Appareil diviseur manuel FN – Niederhauser

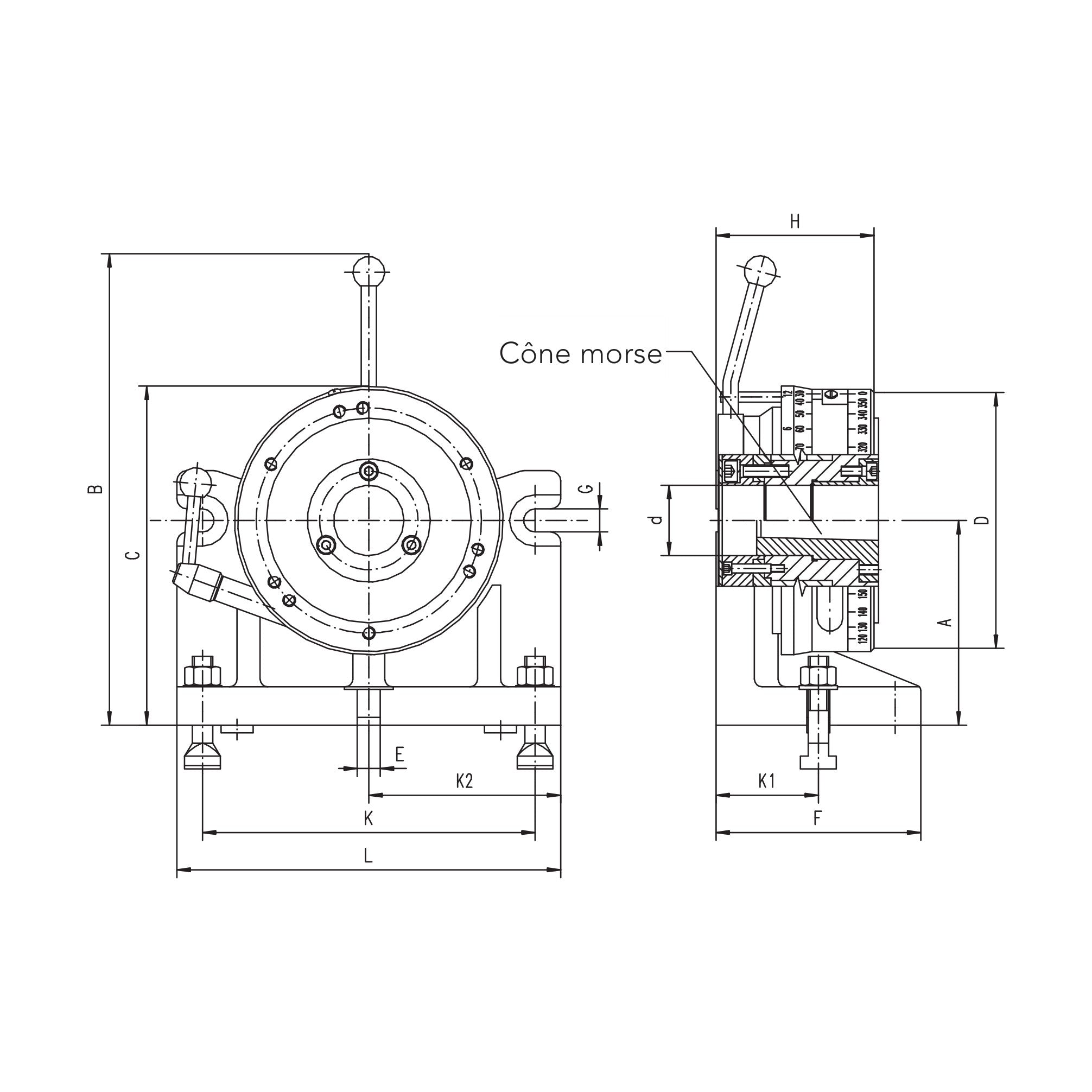

Appareil diviseur manuel FN – Niederhauser – schéma coté

Manueller Teilapparat FN

CHF 4,064.00; CHF 4,064.00
Stückpreis: per

exkl. MWST

Artikelnummer: 180-300

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Produktvarianten

Menge:

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

Teilapparat mit schneller manueller Teilung, vertikal oder horizontal einsetzbar. Lieferbar mit Graugussfutter oder ohne Futter.

Teilungen: 2 / 3 / 4 / 6 / 8 / 12 / 24, schnelle Einstellung per Anschlag
Genauigkeit: Teilung 2'; Rundlauf Kegel, Parallelität und Rechtwinkligkeit 0,02 mm
Futter: Planspirale, Genauigkeit 0,03 – 0,06 mm
Konstruktion: Körper aus Grauguss, Teilscheiben aus gehärtetem und geschliffenem Stahl
Spindel: Morsekegel MK 3 bis MK 5 je nach Grösse; E H7 18 mm

Lieferumfang: Nutensteine, Befestigungsschrauben.

Spitzenhöhe	Art.-Nr. mit Graugussfutter	Art.-Nr. ohne Futter	B	C	D	d	Morsekegel	F	G	H	L
100 mm	180-300	180-301	256 mm	167.5 mm	125 mm	38.5 mm	3	130 mm	14 mm	109.5 mm	215 mm
125 mm	180-400	180-401	301 mm	210 mm	160 mm	42 mm	3	140 mm	14 mm	108.5 mm	245 mm
160 mm	180-500	180-501	382 mm	265 mm	200 mm	55 mm	4	160 mm	18 mm	123.5 mm	300 mm
200 mm	180-600	180-601	469 mm	330 mm	250 mm	76 mm	4	180 mm	18 mm	139.5 mm	340 mm
250 mm	180-700	180-701	555 mm	411 mm	315 mm	103 mm	5	200 mm	18 mm	157.5 mm	400 mm

Weitere Grössen auf Anfrage. Produziert von Niederhauser.

Spezifikationen

Wichtigste Spezifikationen

Bearbeitungs- und Produktionsvorgänge: Fraisage
Technisches Datenblatt: Niederhauser — Chapitre 8 (catalogue FR)

Dokumentation

Dokumentation herunterladen (PDF)
