3-Backenfutter Stahl – DIN 55029 Camlock

CHF 1,067.00
CHF 1,067.00
exkl. MWST
Artikelnummer: 101-423

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

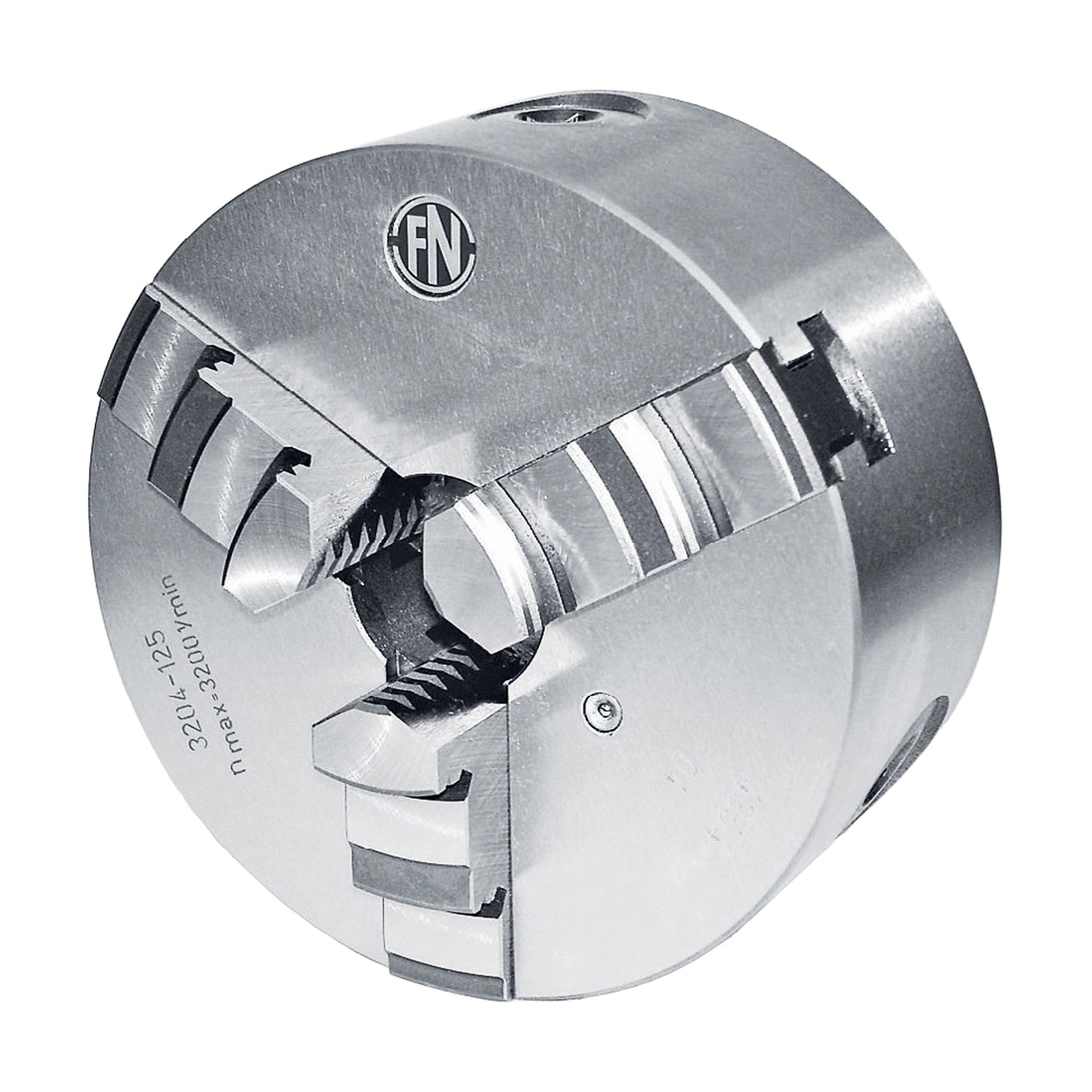

Präzisions-3-Backenfutter mit Planspirale, Körper aus Stahl, mit Befestigung DIN 55029 Camlock. Schnelle und zuverlässige zentrische Spannung, von ø 125 bis ø 630 mm.

Gut zu wissen: Wird direkt auf einen Spindelkopf DIN 55029 (Camlock D1) montiert – kein Flansch erforderlich. Wählen Sie die Kegelgrösse Ihrer Spindel.

  • Befestigung: DIN 55029, Bolzen Typ Camlock
  • Körper: Stahl, mit Zentralschmierung
  • Spannung: zentrisch und stufenlos über Planspirale und Kegelräder (Ritzel)
  • Langlebigkeit: Planspirale und Backen gehärtet, Flanken beidseitig geschliffen

Standardzubehör: 1 Satz Bohrbacken, 1 Satz Drehbacken, 1 Spannschlüssel, 1 Satz Befestigungsschrauben.

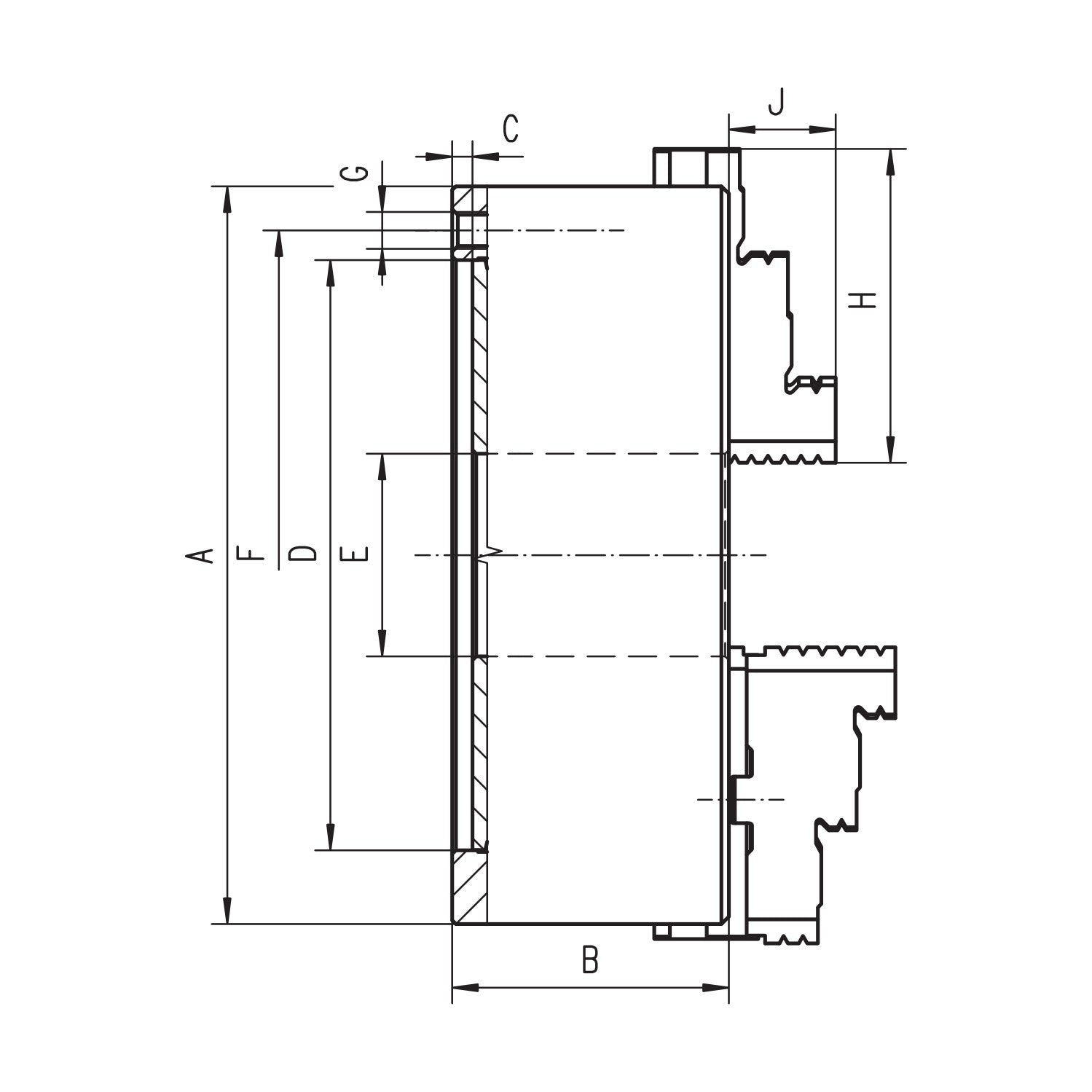

Futter ø Kegelgrösse Artikelnummer D F
ø 125 mm Kegel 3 101-423 53.97 mm 70.7 mm
ø 125 mm Kegel 4 101-424 63.525 mm 82.55 mm
ø 160 mm Kegel 3 101-523 53.97 mm 70.7 mm
ø 160 mm Kegel 4 101-524 63.525 mm 82.55 mm
ø 160 mm Kegel 5 101-525 82.575 mm 104.8 mm
ø 200 mm Kegel 4 101-624 63.525 mm 82.55 mm
ø 200 mm Kegel 5 101-625 82.575 mm 104.8 mm
ø 200 mm Kegel 6 101-626 106.39 mm 133.4 mm
ø 250 mm Kegel 6 101-726 106.39 mm 133.4 mm
ø 250 mm Kegel 8 101-728 139.735 mm 171.4 mm
ø 315 mm Kegel 6 101-826 106.39 mm 133.4 mm
ø 315 mm Kegel 8 101-828 139.735 mm 171.4 mm
ø 315 mm Kegel 11 101-821 196.885 mm 235 mm
ø 400 mm Kegel 8 101-928 139.735 mm 171.4 mm
ø 400 mm Kegel 11 101-921 196.885 mm 235 mm
ø 500 mm Kegel 8 101-028 139.735 mm 171.4 mm
ø 500 mm Kegel 11 101-021 196.885 mm 235 mm
ø 630 mm Kegel 8 101-038 139.735 mm 171.4 mm
ø 630 mm Kegel 11 101-031 196.885 mm 235 mm
ø 630 mm Kegel 15 101-032 285.795 mm 330.2 mm

Weitere Grössen auf Anfrage. Produziert von Niederhauser.

Spezifikationen

Wichtigste Spezifikationen

Material
Acier
Bearbeitungs- und Produktionsvorgänge
Tournage
Technisches Datenblatt
Niederhauser — Chapitre 1 : mandrins de tour manuels (catalogue FR)
Dokumentation
Dokumentation herunterladen (PDF)
