3-Backenfutter Grauguss – DIN 55029 Camlock

CHF 1,450.00
CHF 1,450.00
exkl. MWST
Artikelnummer: 100-423

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

Präzisions-3-Backenfutter mit Planspirale, Körper aus Grauguss, mit Befestigung DIN 55029 Camlock. Schnelle und zuverlässige zentrische Spannung, von ø 125 bis ø 630 mm.

Gut zu wissen: Wird direkt auf einen Spindelkopf DIN 55029 (Camlock D1) montiert – kein Flansch erforderlich. Wählen Sie die Kegelgrösse Ihrer Spindel.

  • Befestigung: DIN 55029, Bolzen Typ Camlock
  • Körper: Grauguss, mit Zentralschmierung
  • Spannung: zentrisch und stufenlos über Planspirale und Kegelräder (Ritzel)
  • Langlebigkeit: Planspirale und Backen gehärtet, Flanken beidseitig geschliffen

Standardzubehör: 1 Satz Bohrbacken, 1 Satz Drehbacken, 1 Spannschlüssel, 1 Satz Befestigungsschrauben.

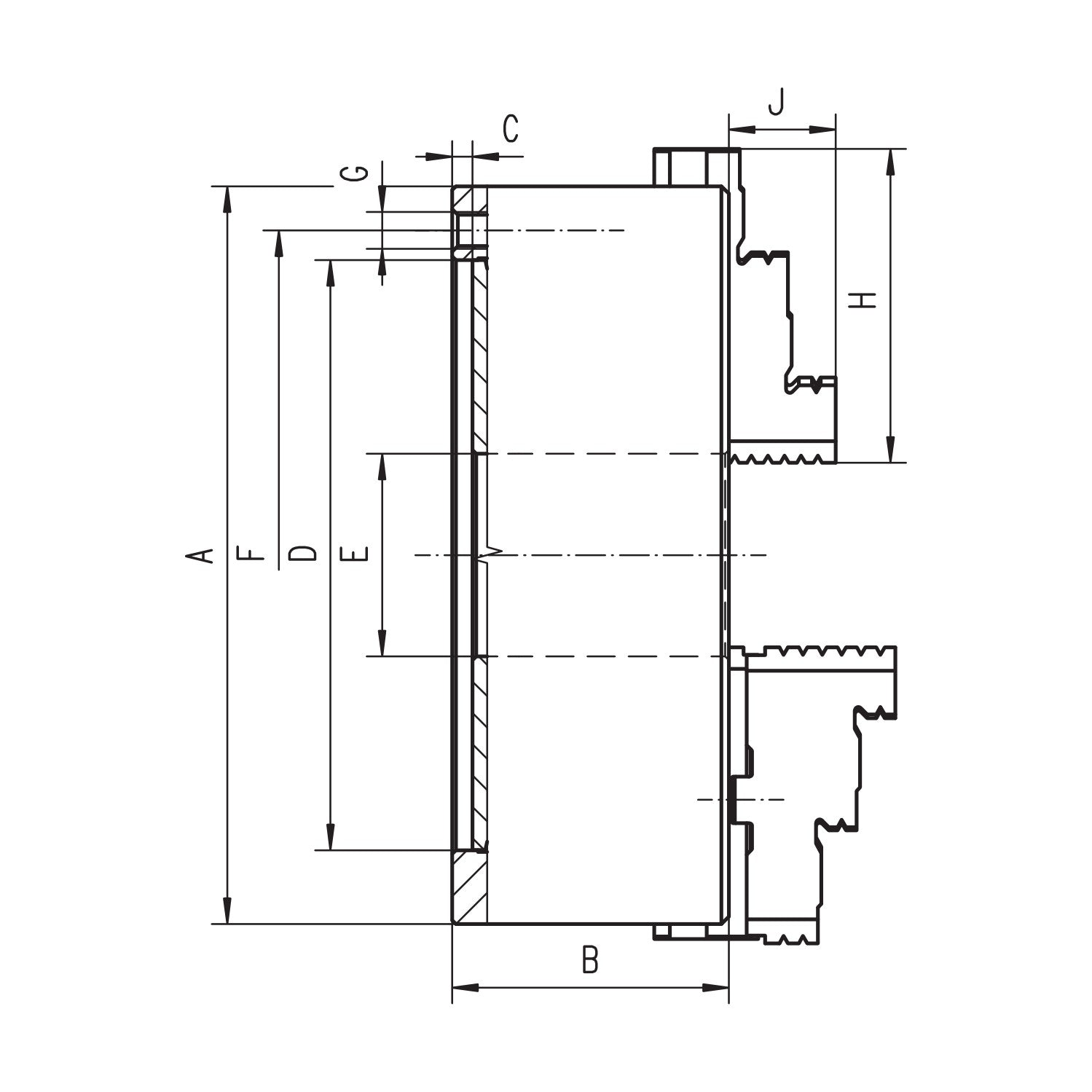

Futter ø Kegelgrösse Artikelnummer D F
ø 125 mm Kegel 3 100-423 53.97 mm 70.7 mm
ø 125 mm Kegel 4 100-424 63.525 mm 82.55 mm
ø 160 mm Kegel 3 100-523 53.97 mm 70.7 mm
ø 160 mm Kegel 4 100-524 63.525 mm 82.55 mm
ø 160 mm Kegel 5 100-525 82.575 mm 104.8 mm
ø 160 mm Kegel 6 100-526 106.39 mm 133.4 mm
ø 200 mm Kegel 3 100-623 53.97 mm 70.7 mm
ø 200 mm Kegel 4 100-624 63.525 mm 82.55 mm
ø 200 mm Kegel 5 100-625 82.575 mm 104.8 mm
ø 200 mm Kegel 6 100-626 106.39 mm 133.4 mm
ø 250 mm Kegel 5 100-725 82.575 mm 104.8 mm
ø 250 mm Kegel 6 100-726 106.39 mm 133.4 mm
ø 250 mm Kegel 8 100-728 139.735 mm 171.4 mm
ø 315 mm Kegel 6 100-826 106.39 mm 133.4 mm
ø 315 mm Kegel 8 100-828 139.735 mm 171.4 mm
ø 400 mm Kegel 6 100-926 106.39 mm 133.4 mm
ø 400 mm Kegel 8 100-928 139.735 mm 171.4 mm
ø 400 mm Kegel 11 100-921 196.885 mm 235 mm
ø 500 mm Kegel 8 100-258 139.735 mm 171.4 mm
ø 500 mm Kegel 11 100-021 196.885 mm 235 mm
ø 630 mm Kegel 11 100-231 196.885 mm 235 mm
ø 630 mm Kegel 15 100-235 285.795 mm 330.2 mm

Weitere Grössen auf Anfrage. Produziert von Niederhauser.
