4-Backenfutter Westcott Grauguss – DIN 6350

CHF 1,469.00
CHF 1,469.00
exkl. MWST
Artikelnummer: 108-300

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

Präzisions-4-Backenfutter System Westcott, Körper aus Spezialguss, Befestigung DIN 6350. Einzeln verstellbare Backen und zentrische Spannung, von ø 125 bis ø 630 mm.

Gut zu wissen: Die Befestigung DIN 6350 wird über einen Flansch an der Drehmaschine montiert. Der Flansch ist separat erhältlich und wird nach dem Spindelkopf gewählt: DIN 55026 ASA, DIN 55027, DIN 55029 Camlock oder Gewindeflansch (W, F, Cintra, Myford).

  • Befestigung: zentrierte zylindrische Aufnahme nach DIN 6350
  • Körper: Spezialguss
  • Spannung: System Westcott, einzeln verstellbare Backen und zentrische Spannung
  • Langlebigkeit: Planspirale und Backen gehärtet, Flanken beidseitig geschliffen
  • Einstellung: Ritzel und Einstellspindel gehärtet und geschliffen

Standardzubehör: 1 Satz gehärtete Grundbacken, 1 Satz umkehrbare Stufenbacken, 1 Satz Einstellschlüssel und Befestigungsschrauben.

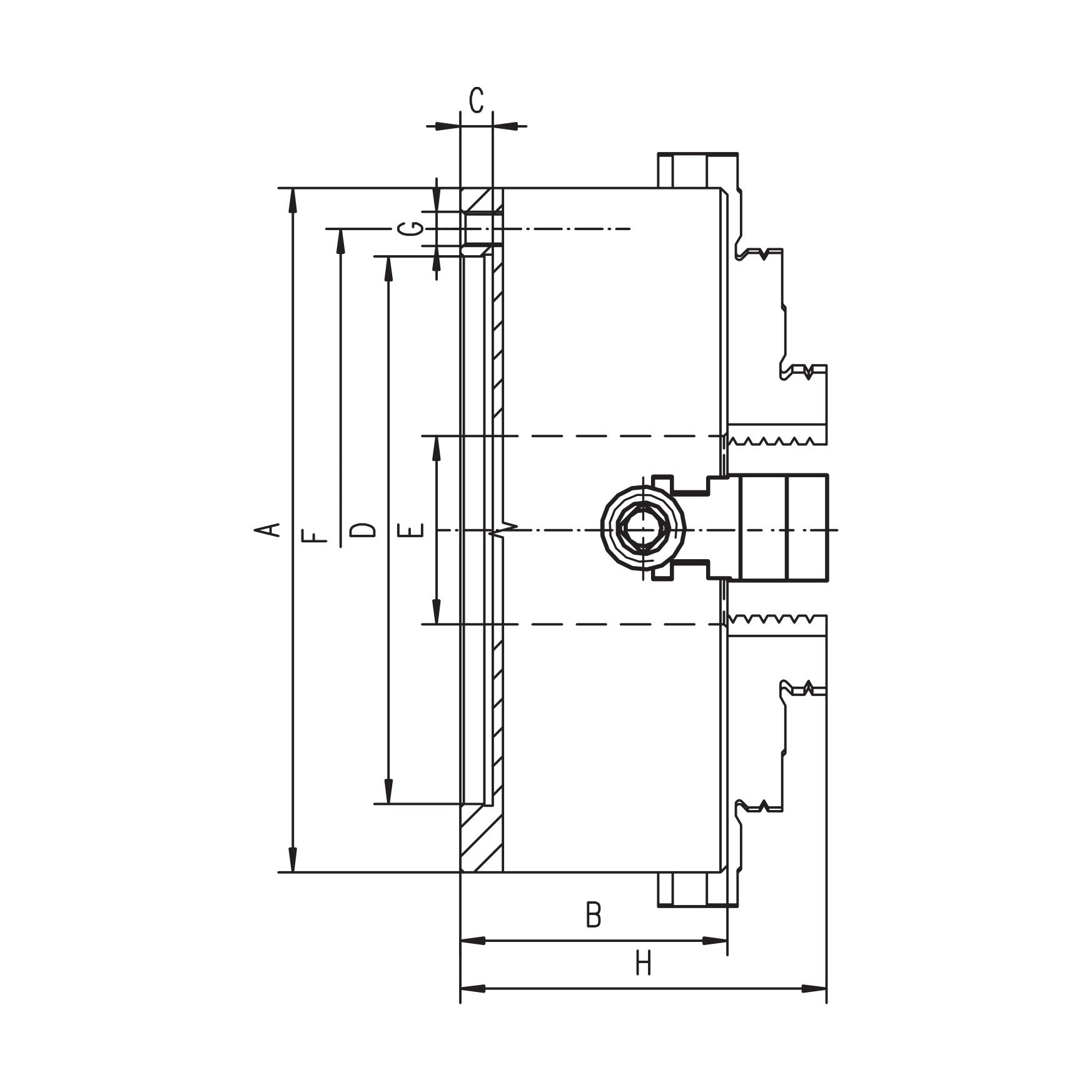

Futter ø Artikelnummer D (H7) E F H Gewicht Max. Drehzahl
ø 125 mm 108-300 95 mm 32 mm 108 mm 100 mm 6 kg 2700 U/min
ø 160 mm 108-400 125 mm 47 mm 140 mm 118 mm 10.8 kg 2500 U/min
ø 200 mm 108-500 160 mm 55 mm 176 mm 127 mm 18.5 kg 2000 U/min
ø 250 mm 108-600 200 mm 76 mm 224 mm 135 mm 31 kg 1800 U/min
ø 315 mm 108-700 260 mm 103 mm 286 mm 158.5 mm 54.5 kg 1200 U/min
ø 400 mm 108-800 330 mm 136 mm 362 mm 182 mm 88 kg 800 U/min
ø 500 mm 108-050 420 mm 190 mm 458 mm 206 mm 150 kg 600 U/min
ø 630 mm 108-030 545 mm 252 mm 586 mm 232 mm 245 kg 480 U/min

Weitere Grössen auf Anfrage. Produziert von Niederhauser.
