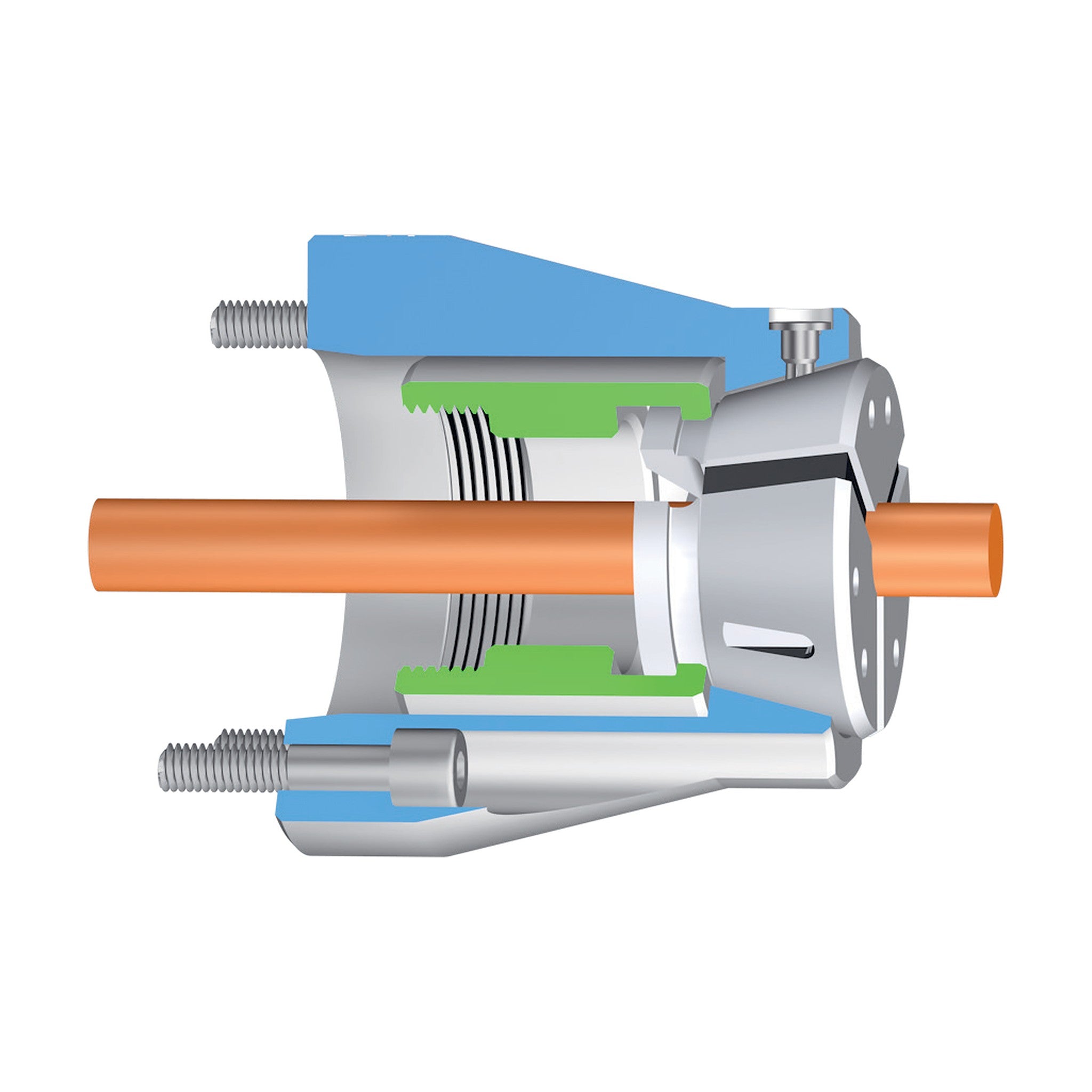

Mandrin porte-pinces FNH-K – ASA A2 – Niederhauser

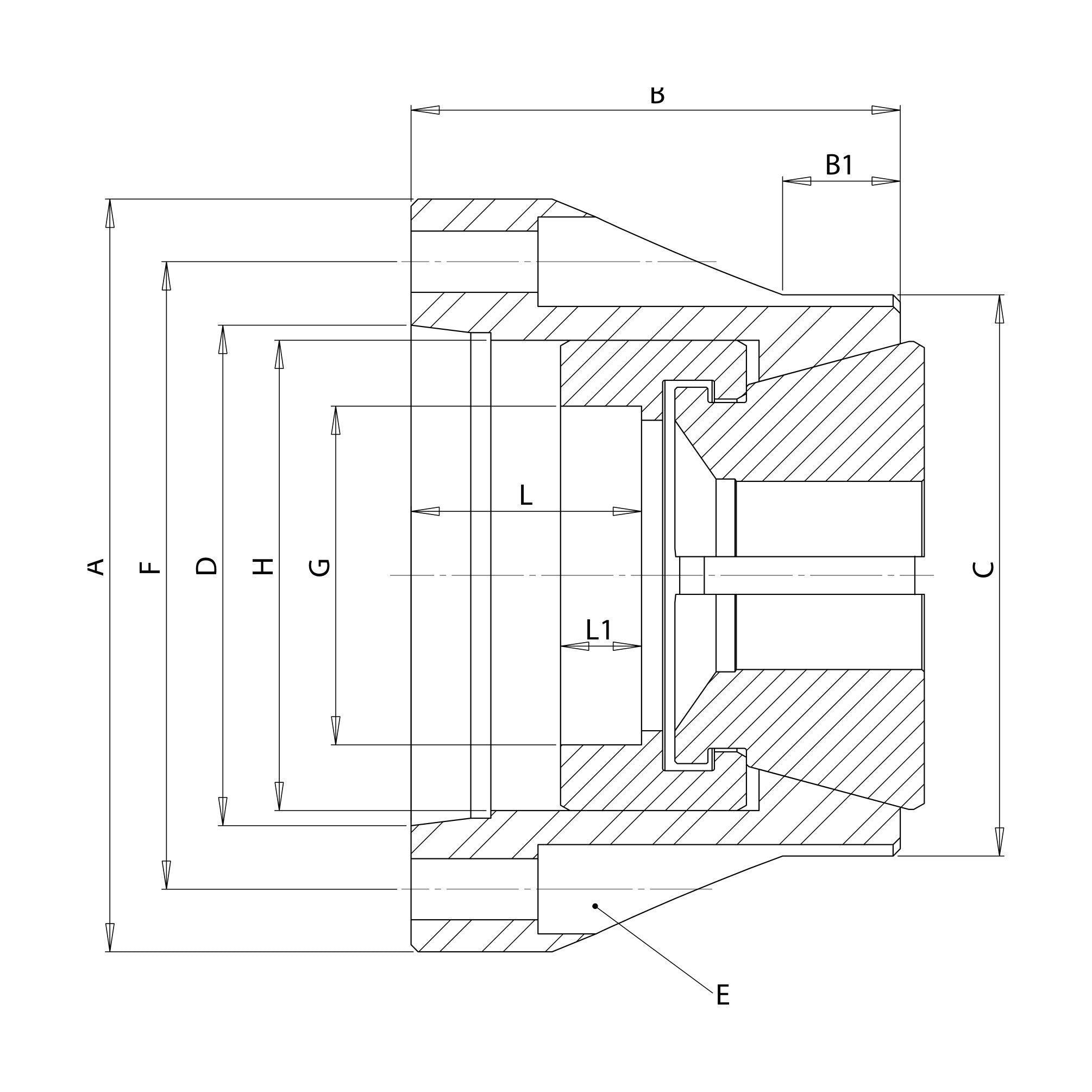

Mandrin porte-pinces FNH-K – ASA A2 – Niederhauser – schéma coté

Spannzangenfutter FNH-K – ASA A2

CHF 1,553.00; CHF 1,553.00
Stückpreis: per

exkl. MWST

Artikelnummer: 112-324

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Produktvarianten

Menge:

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

Automatisches Spannzangenfutter für Spannköpfe, für Stangen- und Futterteile. Der Spannkopf sitzt direkt im Futterkörper – für höchste Präzision.

Aufnahme: Kurzkegel ASA 2 (A2, DIN 55026), 2-4 bis 2-8, 6 Schrauben M10 oder M12
Passende Spannköpfe: Gr. 32 / 42 / 52 / 65
Funktion: zugspannend, parallele Spannung; sehr hohe axiale und radiale Steifigkeit; offene Stellung = rechte Endlage
Schnellwechsel: Spannkopfwechsel von vorne, manueller oder automatischer Auszieher; Direktaufnahme für hohe Rundlaufgenauigkeit
Drehzahl / Kraft: max. Drehzahl 6000 bis 8000 U/min; Spannkraft bis 10 500 daN

Aufnahme	Spannkopf	Artikelnummer	Modell	Durchlass rund ø	Durchlass Vierkant	Durchlass Sechskant	A	Max. Drehzahl	Max. Zugkraft	Max. Spannkraft	Empfohlener Spannzylinder
ASA 2-4	Gr. 32	112-324	FNH-K-32-A4	4 – 32 mm	8 – 22 mm	8 – 27 mm	105 mm	8000 U/min	2500 daN	7000 daN	VNK 70-37
ASA 2-5	Gr. 42	112-425	FNH-K-42-A5	4 – 42 mm	8 – 30 mm	8 – 32 mm	130 mm	7000 U/min	3500 daN	8000 daN	VNK 102-46
ASA 2-5	Gr. 52	112-525	FNH-K-52-A5	4 – 52 mm	8 – 40 mm	8 – 42 mm	130 mm	7000 U/min	4000 daN	9400 daN	VNK 130-52
ASA 2-6	Gr. 42	112-426	FNH-K-42-A6	4 – 42 mm	8 – 30 mm	8 – 32 mm	165 mm	7000 U/min	3500 daN	8000 daN	VNK 102-46
ASA 2-6	Gr. 52	112-526	FNH-K-52-A6	4 – 52 mm	8 – 40 mm	8 – 42 mm	165 mm	7000 U/min	4000 daN	9400 daN	VNK 130-52
ASA 2-6	Gr. 65	112-656	FNH-K-65-A6	4 – 65 mm	8 – 46 mm	8 – 50 mm	160 mm	6000 U/min	4500 daN	10500 daN	VNK 150-67
ASA 2-8	Gr. 65	112-658	FNH-K-65-A8	4 – 65 mm	8 – 46 mm	8 – 50 mm	205 mm	6000 U/min	4500 daN	10500 daN	VNK 150-67

Passend dazu: Niederhauser-Spannköpfe.

Runde, Vierkant- und Sechskant-Spannköpfe sowie Rohlinge zum Ausdrehen lieferbar. Auch für den stationären Einsatz lieferbar.

Weitere Grössen auf Anfrage. Produziert von Niederhauser.

Spezifikationen

Wichtigste Spezifikationen

Bearbeitungs- und Produktionsvorgänge: Tournage
Technisches Datenblatt: Niederhauser — Chapitre 5 : mandrins pour tête de serrage (catalogue FR)

Dokumentation

Dokumentation herunterladen (PDF)
