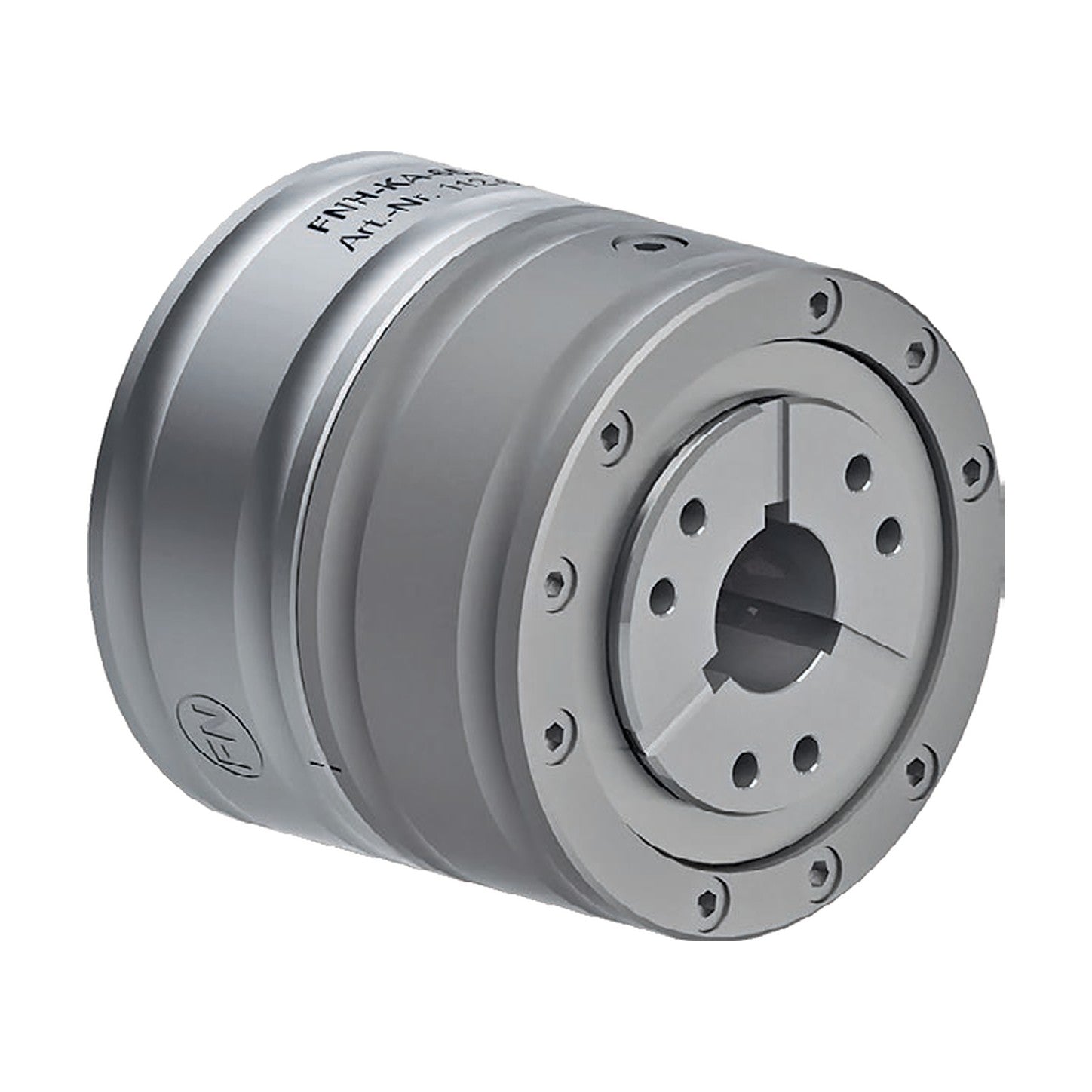

Mandrin porte-pinces FNH-KA – fixation cylindrique – Niederhauser

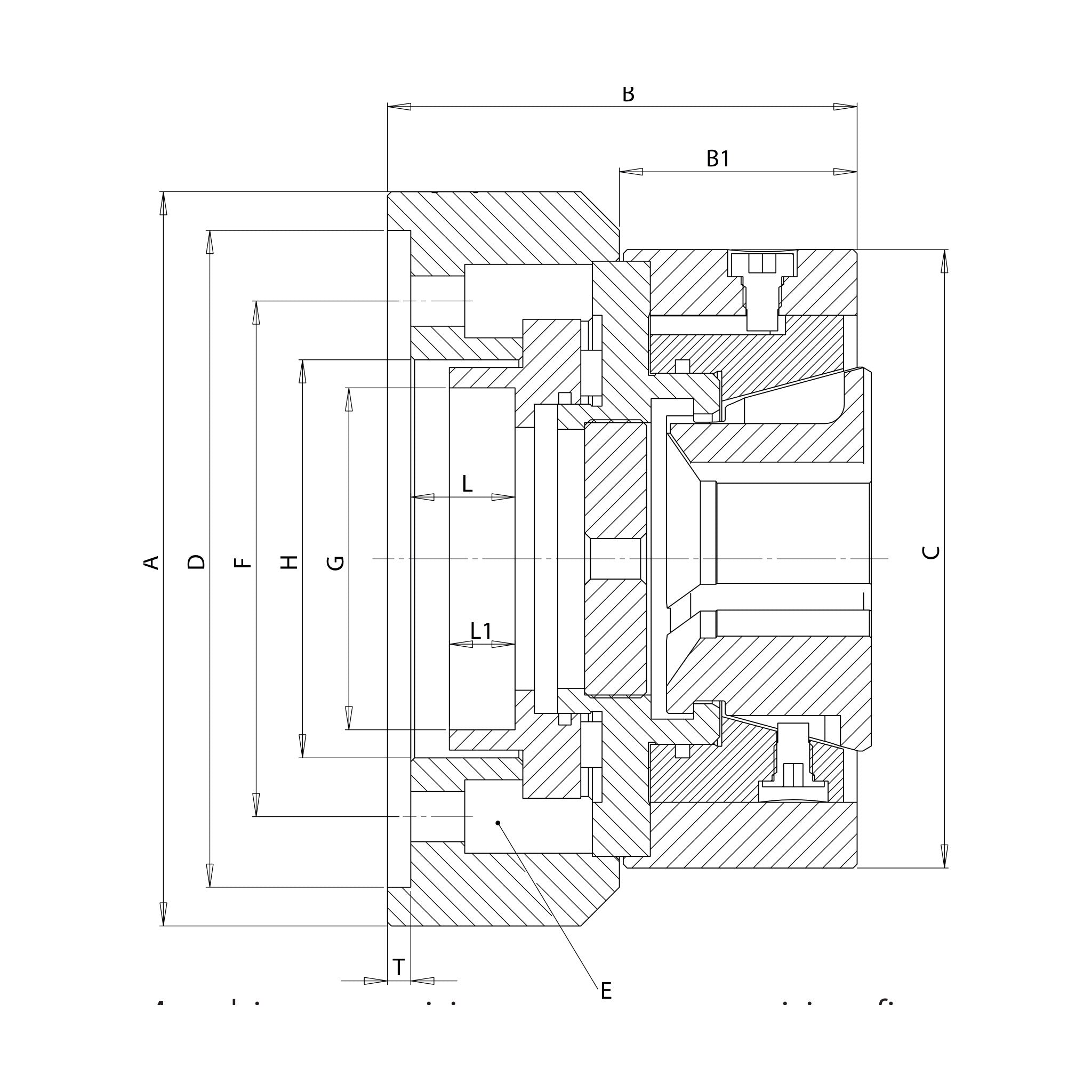

Mandrin porte-pinces FNH-KA – fixation cylindrique – Niederhauser – schéma coté

Spannzangenfutter FNH-KA – zylindrische Aufnahme

CHF 2,823.00; CHF 2,823.00
Stückpreis: per

exkl. MWST

Artikelnummer: 112-320

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Produktvarianten

Menge:

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

Automatisches Spannzangenfutter für Spannköpfe, für Stangen- und Futterteile. Der Spannkopf sitzt direkt im Futterkörper – für höchste Präzision.

Aufnahme: zylindrische Spindel ø 120 / 140 mm H6, 6 Schrauben M10
Passende Spannköpfe: Gr. 32 / 42
Funktion: zugspannend, axial fester Spannkopf (kein Versatz, kein Anzugseffekt), parallele Spannung; offene Stellung = linke Endlage
Schnellwechsel: Spannkopfwechsel von vorne, manueller oder automatischer Auszieher; Direktaufnahme für hohe Rundlaufgenauigkeit
Drehzahl / Kraft: max. Drehzahl 7000 bis 8000 U/min; Spannkraft bis 8000 daN
Konstruktion: sehr hohe axiale und radiale Steifigkeit, starrer Auflageanschlag für Futterteile, kompakte Bauweise

Aufnahme	Spannkopf	Artikelnummer	Modell	Durchlass rund ø	Durchlass Vierkant	Durchlass Sechskant	A	Max. Drehzahl	Max. Zugkraft	Max. Spannkraft	Empfohlener Spannzylinder
ø 120 mm H6	Gr. 32	112-320	FNH-KA-32-Z120	4 – 32 mm	8 – 22 mm	8 – 27 mm	130 mm	8000 U/min	2500 daN	7000 daN	VNK 70-37
ø 140 mm H6	Gr. 42	112-420	FNH-KA-42-Z140	4 – 42 mm	8 – 30 mm	8 – 32 mm	150 mm	7000 U/min	3500 daN	8000 daN	VNK 102-46

Passend dazu: Niederhauser-Spannköpfe und Auswerfer.

Runde, Vierkant- und Sechskant-Spannköpfe sowie Rohlinge zum Ausdrehen lieferbar. Auch für den stationären Einsatz lieferbar.

Weitere Grössen auf Anfrage. Produziert von Niederhauser.

Spezifikationen

Wichtigste Spezifikationen

Bearbeitungs- und Produktionsvorgänge: Tournage
Technisches Datenblatt: Niederhauser — Chapitre 5 : mandrins pour tête de serrage (catalogue FR)

Dokumentation

Dokumentation herunterladen (PDF)
