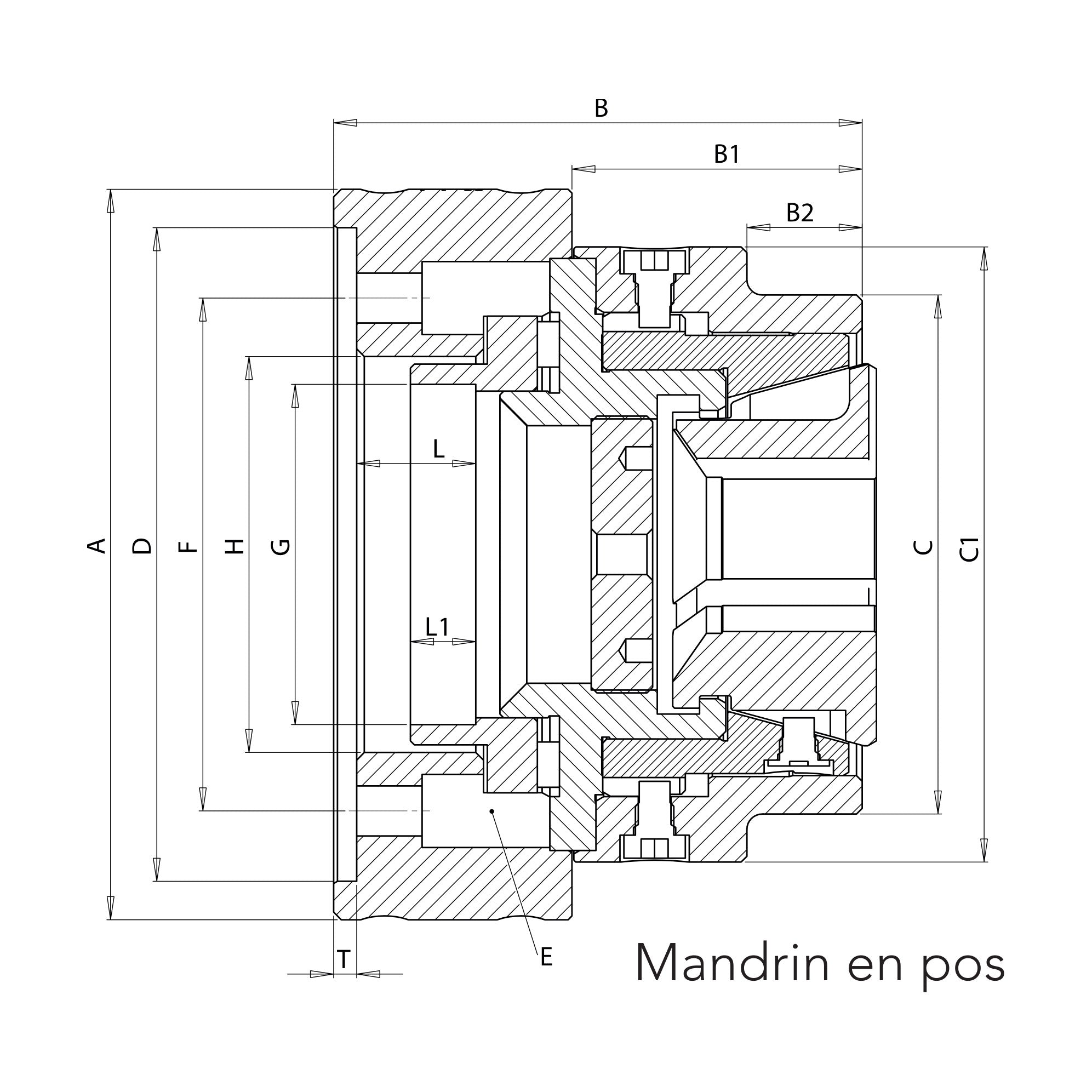

Mandrin porte-pinces FNH-KAS – fixation cylindrique – Niederhauser – schéma coté

Spannzangenfutter FNH-KAS – zylindrische Aufnahme

CHF 3,162.00; CHF 3,162.00
Stückpreis: per

exkl. MWST

Artikelnummer: 112-675

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Produktvarianten

Menge:

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

Automatisches Spannzangenfutter für Spannköpfe, für Stangen- und Futterteile. Der Spannkopf sitzt direkt im Futterkörper – für höchste Präzision.

Aufnahme: zylindrische Spindel ø 140 / 170 / 220 mm H6, 6 Schrauben M10, M12 oder M16
Passende Spannköpfe: Gr. 52 / 65 / 80
Funktion: zugspannend, axial fester Spannkopf (kein Versatz, kein Anzugseffekt), parallele Spannung; offene Stellung = linke Endlage
Schnellwechsel: Spannkopfwechsel von vorne, manueller oder automatischer Auszieher; Direktaufnahme für hohe Rundlaufgenauigkeit
Drehzahl / Kraft: max. Drehzahl 6000 bis 7000 U/min; Spannkraft bis 10 500 daN
Konstruktion: sehr hohe axiale und radiale Steifigkeit, starrer Auflageanschlag für Futterteile, kompakte Bauweise

Aufnahme	Spannkopf	Artikelnummer	Modell	Durchlass rund ø	Durchlass Vierkant	Durchlass Sechskant	A	Max. Drehzahl	Max. Zugkraft	Max. Spannkraft	Empfohlener Spannzylinder
ø 140 mm H6	Gr. 52	112-675	FNH-KAS-52-Z140	4 – 52 mm	8 – 40 mm	8 – 42 mm	160 mm	7000 U/min	4000 daN	9400 daN	VNK 150-67
ø 140 mm H6	Gr. 65	112-665	FNH-KAS-65-Z140	4 – 65 mm	8 – 46 mm	8 – 50 mm	160 mm	6000 U/min	4500 daN	10500 daN	VNK 150-67
ø 170 mm H6	Gr. 52	112-674	FNH-KAS-52-Z170	4 – 52 mm	8 – 40 mm	8 – 42 mm	190 mm	7000 U/min	4000 daN	9400 daN	VNK 150-67
ø 170 mm H6	Gr. 65	112-664	FNH-KAS-65-Z170	4 – 65 mm	8 – 46 mm	8 – 50 mm	190 mm	6000 U/min	4500 daN	10500 daN	VNK 150-67
ø 220 mm H6	Gr. 80	112-820	FNH-KAS-80-Z220	5 – 80 mm	7 – 56 mm	7 – 68 mm	240 mm	6000 U/min	4500 daN	10500 daN	VNK 150-67

Passend dazu: Niederhauser-Spannköpfe und Auswerfer.

Runde, Vierkant- und Sechskant-Spannköpfe sowie Rohlinge zum Ausdrehen lieferbar. Auch für den stationären Einsatz lieferbar.

Weitere Grössen auf Anfrage. Produziert von Niederhauser.

Spezifikationen

Wichtigste Spezifikationen

Bearbeitungs- und Produktionsvorgänge: Tournage
Technisches Datenblatt: Niederhauser — Chapitre 5 : mandrins pour tête de serrage (catalogue FR)

Dokumentation

Dokumentation herunterladen (PDF)
