Ultrapräzisions-3-Backenfutter FN-Tru – DIN 6350

CHF 1,047.00
CHF 1,047.00
exkl. MWST
Artikelnummer: 104-200

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

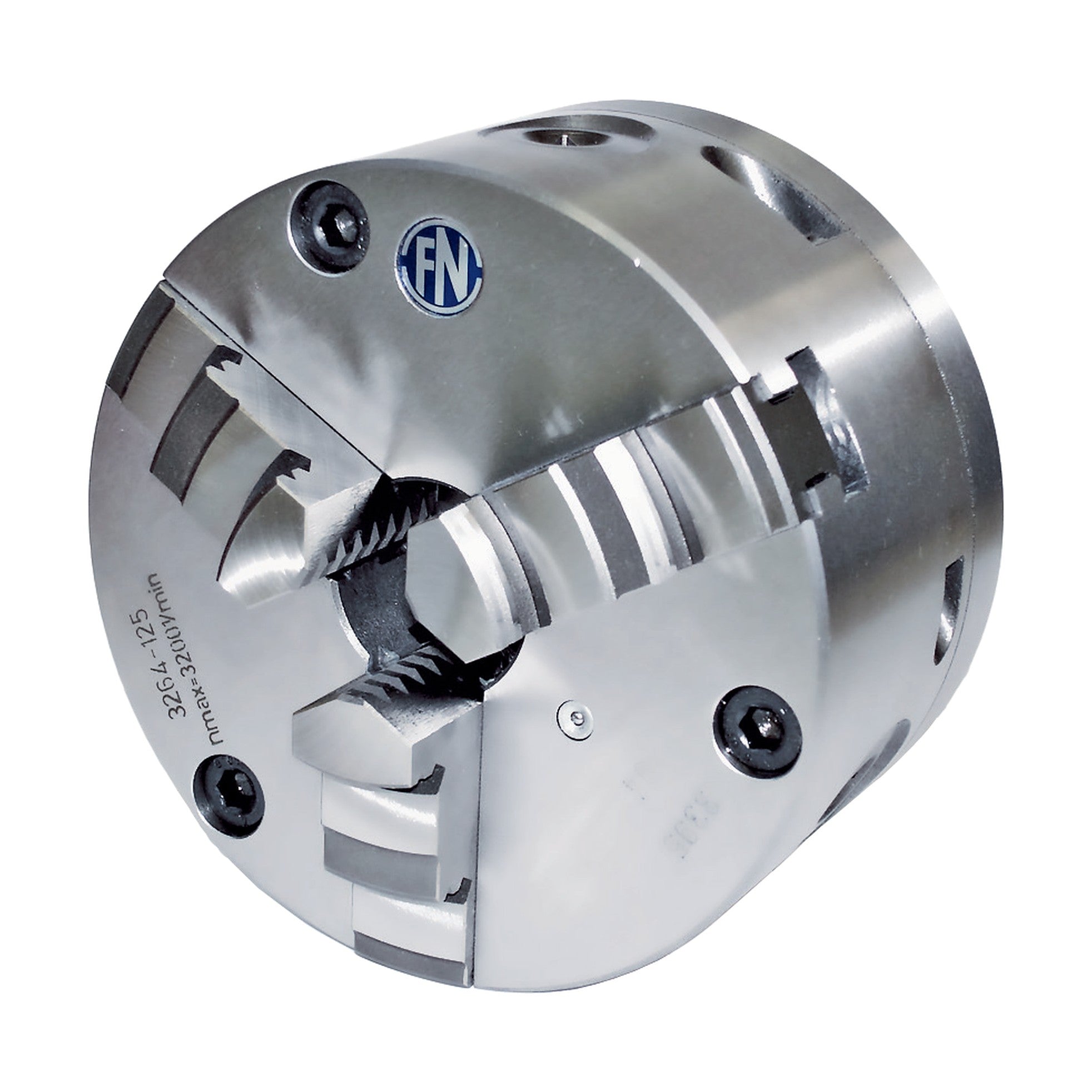

Ultrapräzises 3-Backenfutter FN-Tru mit Körper aus Grauguss und zentrischer Spannung, Befestigung DIN 6350. Sehr feine radiale Einstellung für perfekten Rundlauf, von ø 80 bis ø 315 mm.

Gut zu wissen: Die Befestigung DIN 6350 wird über einen Flansch an der Drehmaschine montiert. Der Flansch ist separat erhältlich und wird nach dem Spindelkopf gewählt: DIN 55026 ASA, DIN 55027, DIN 55029 Camlock oder Gewindeflansch (W, F, Cintra, Myford).

  • Befestigung: zentrierte zylindrische Aufnahme nach DIN 6350
  • Körper: Grauguss, zentrische Spannung
  • Feineinstellung: 3 radiale Stellschrauben, Genauigkeit unter 0,005 mm
  • Wiederholgenauigkeit: 0,015 mm
  • Langlebigkeit: Einstellspindeln gehärtet, Auflageflächen induktionsgehärtet

Standardzubehör: 1 Satz Bohrbacken, 1 Satz Drehbacken, 1 Spannschlüssel, 1 Satz Befestigungsschrauben.

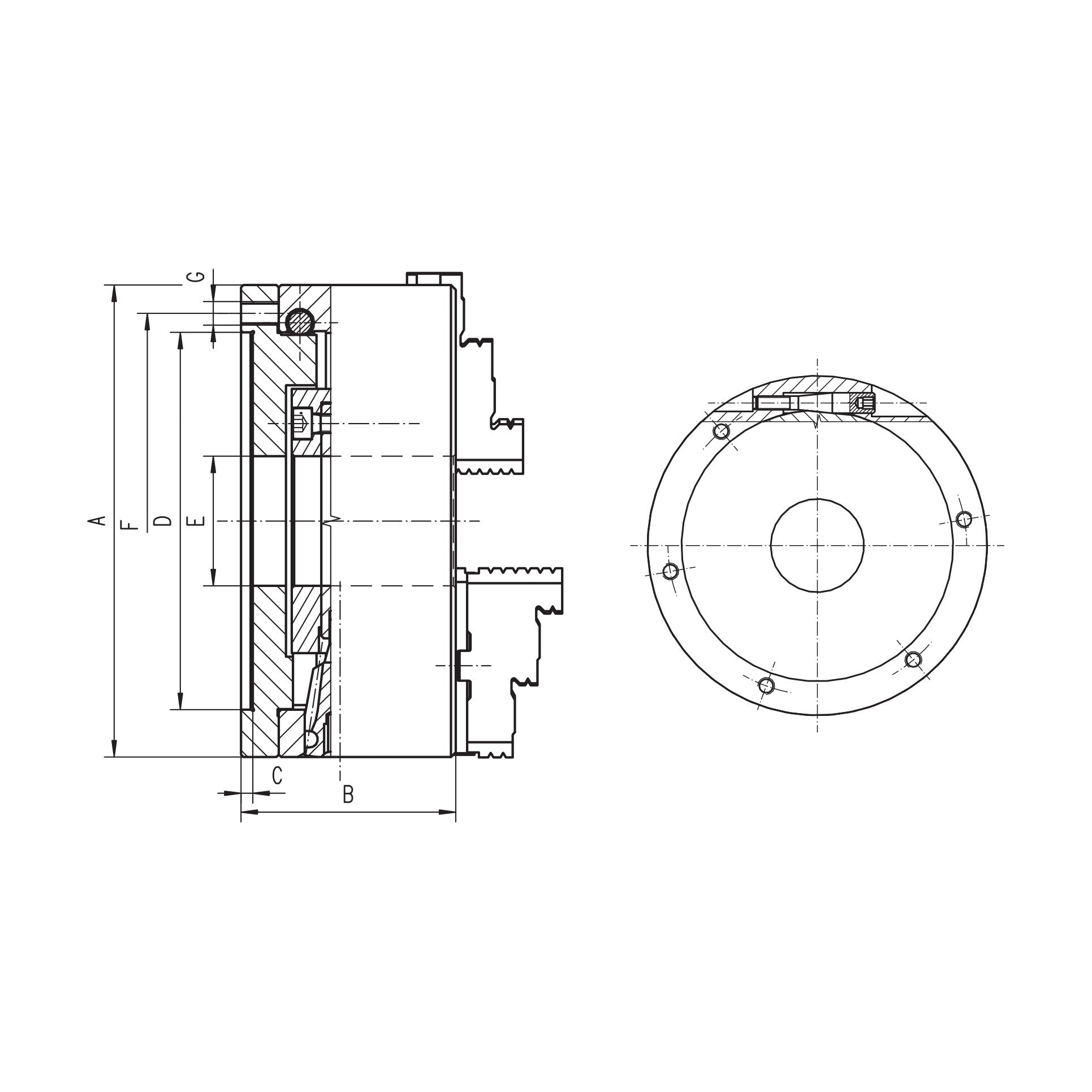

Futter ø Artikelnummer D (H7) E F Max. Spannkraft Max. Drehzahl
ø 80 mm 104-100 56 mm 16 mm 67 mm 1000 daN 5000 U/min
ø 100 mm 104-200 70 mm 20 mm 83 mm 1700 daN 4500 U/min
ø 125 mm 104-400 95 mm 32 mm 108 mm 2400 daN 4000 U/min
ø 160 mm 104-500 125 mm 42 mm 140 mm 3100 daN 3600 U/min
ø 200 mm 104-600 160 mm 55 mm 176 mm 3700 daN 3000 U/min
ø 250 mm 104-700 200 mm 76 mm 224 mm 4600 daN 2500 U/min
ø 315 mm 104-800 260 mm 103 mm 286 mm 5500 daN 2000 U/min

Weitere Grössen auf Anfrage. Produziert von Niederhauser.

Spezifikationen

Wichtigste Spezifikationen

Bearbeitungs- und Produktionsvorgänge
Tournage
Technisches Datenblatt
Niederhauser — Chapitre 1 : mandrins de tour manuels (catalogue FR)
Dokumentation
Dokumentation herunterladen (PDF)
