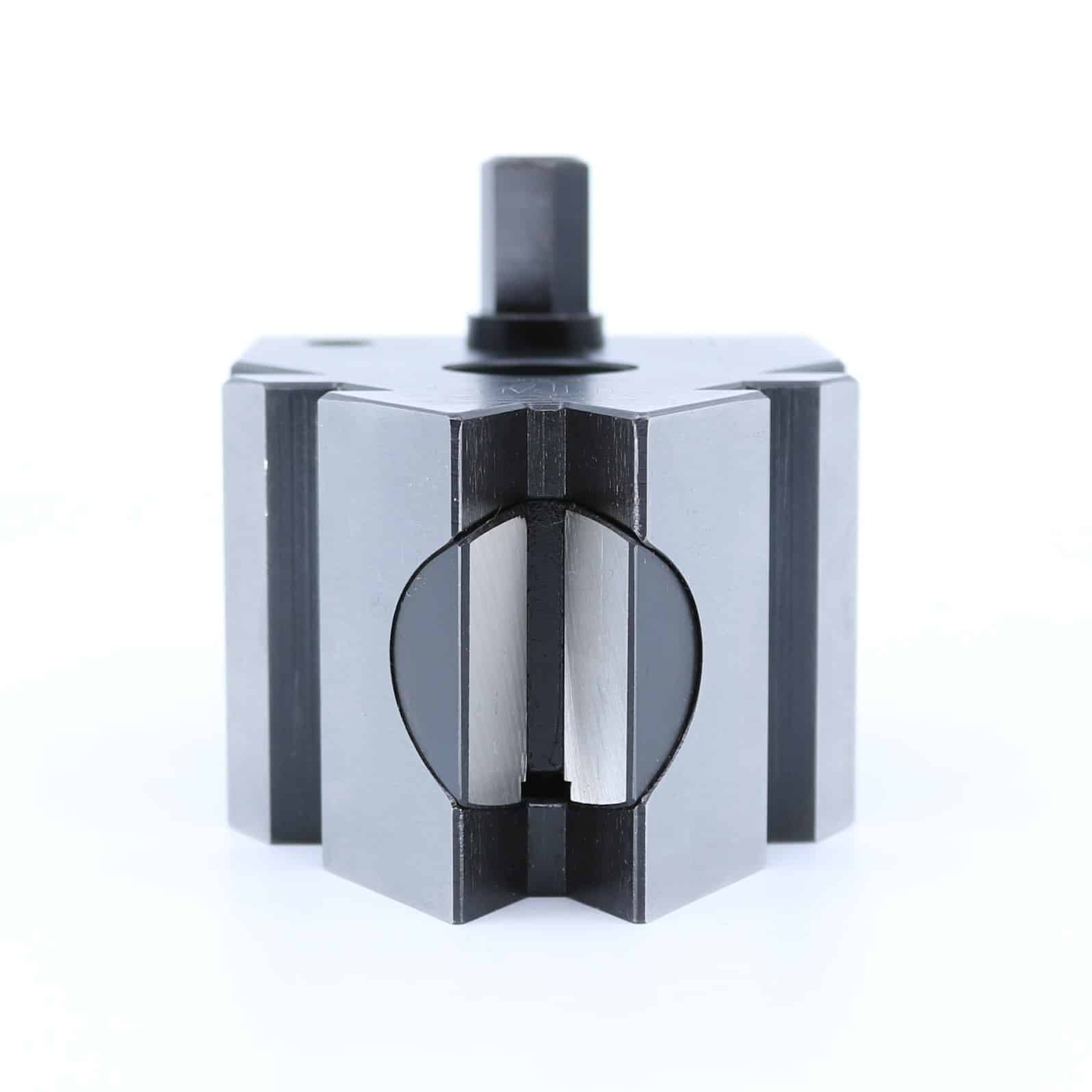

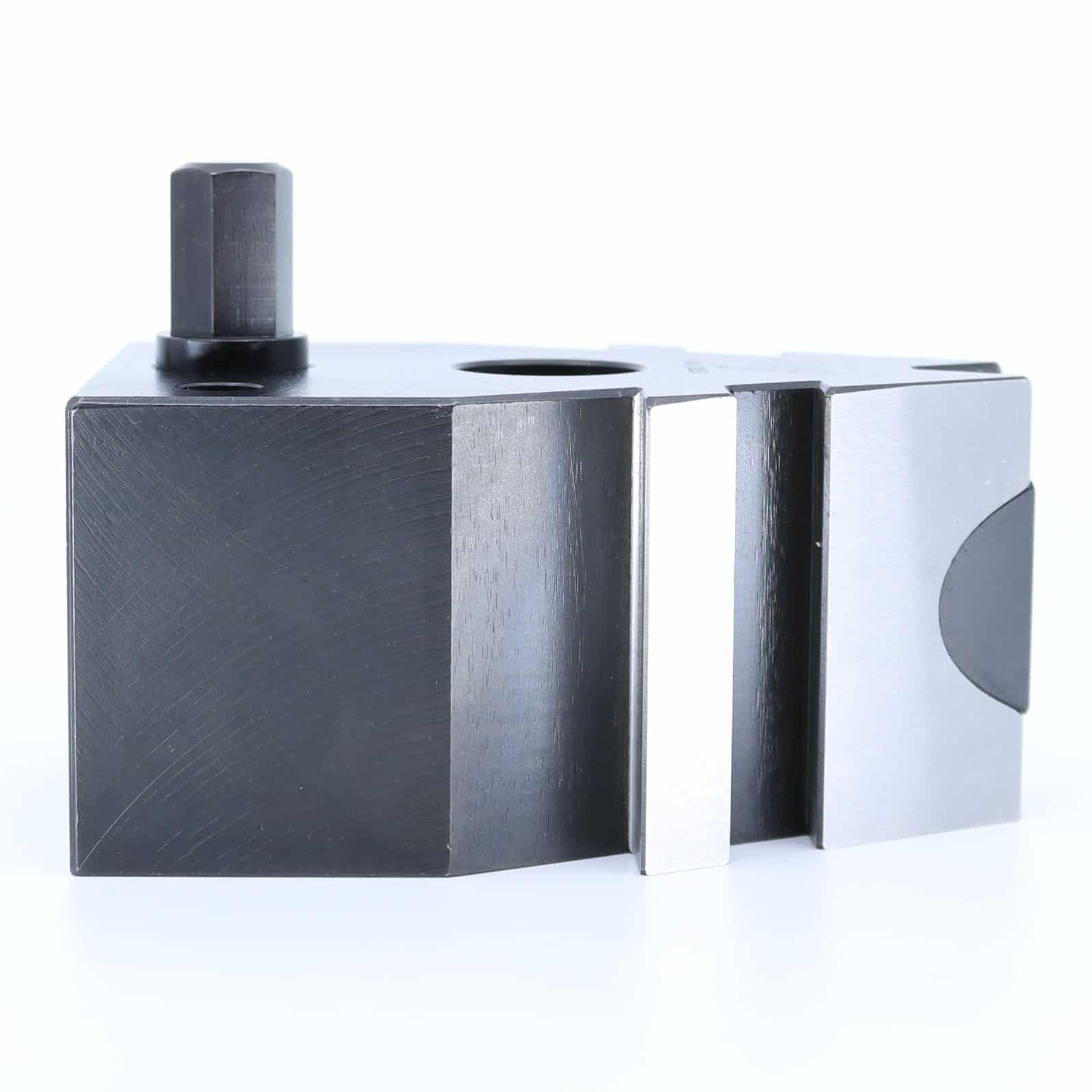

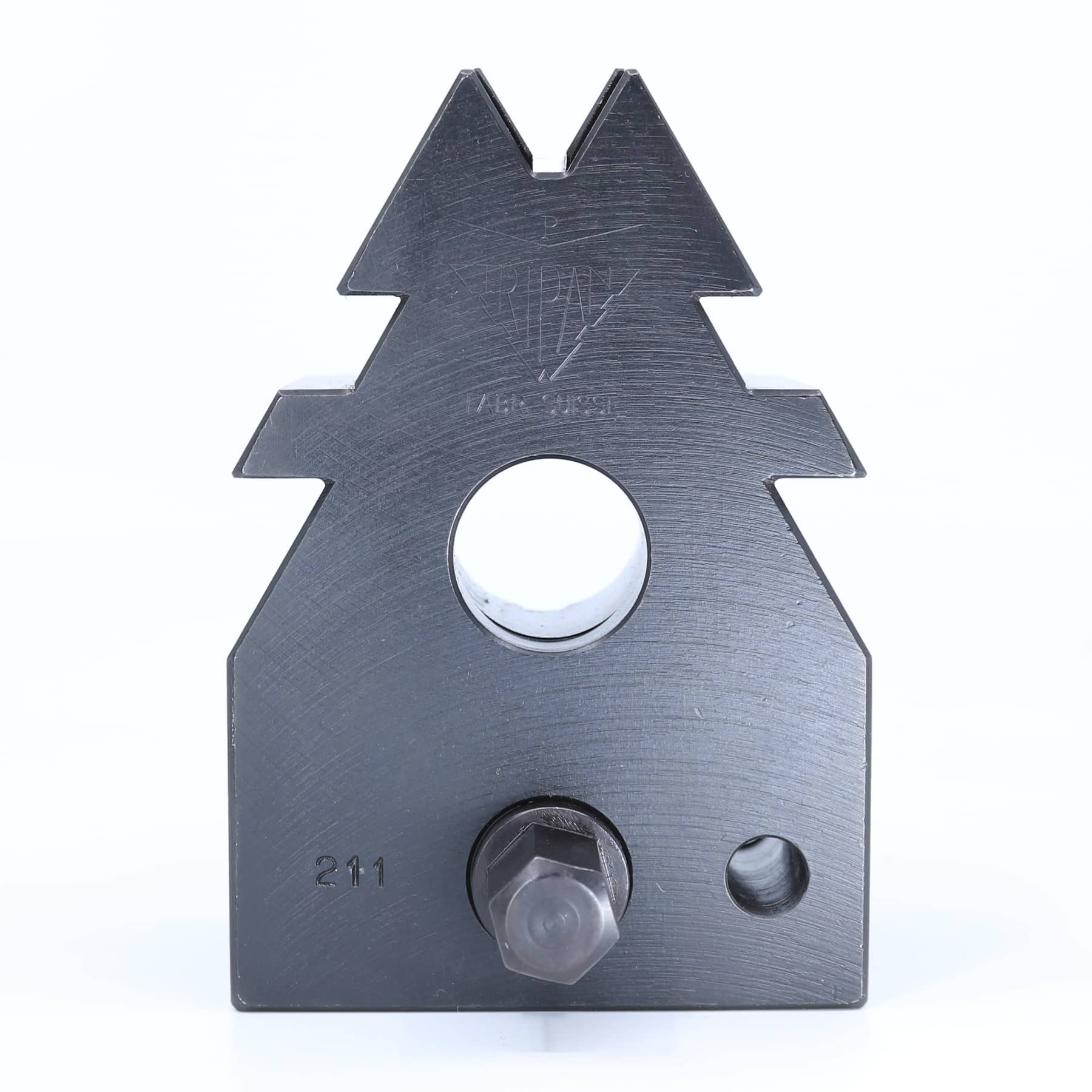

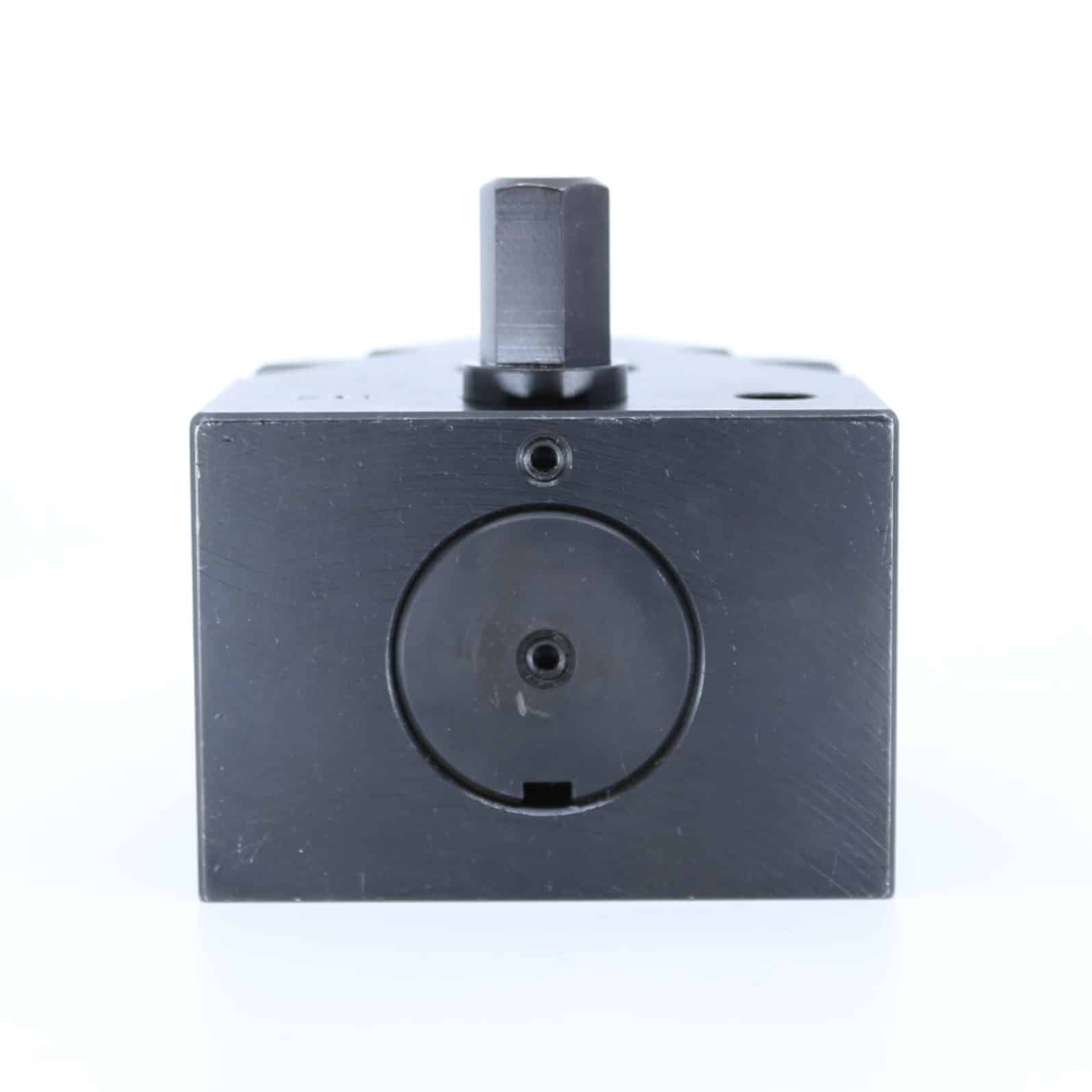

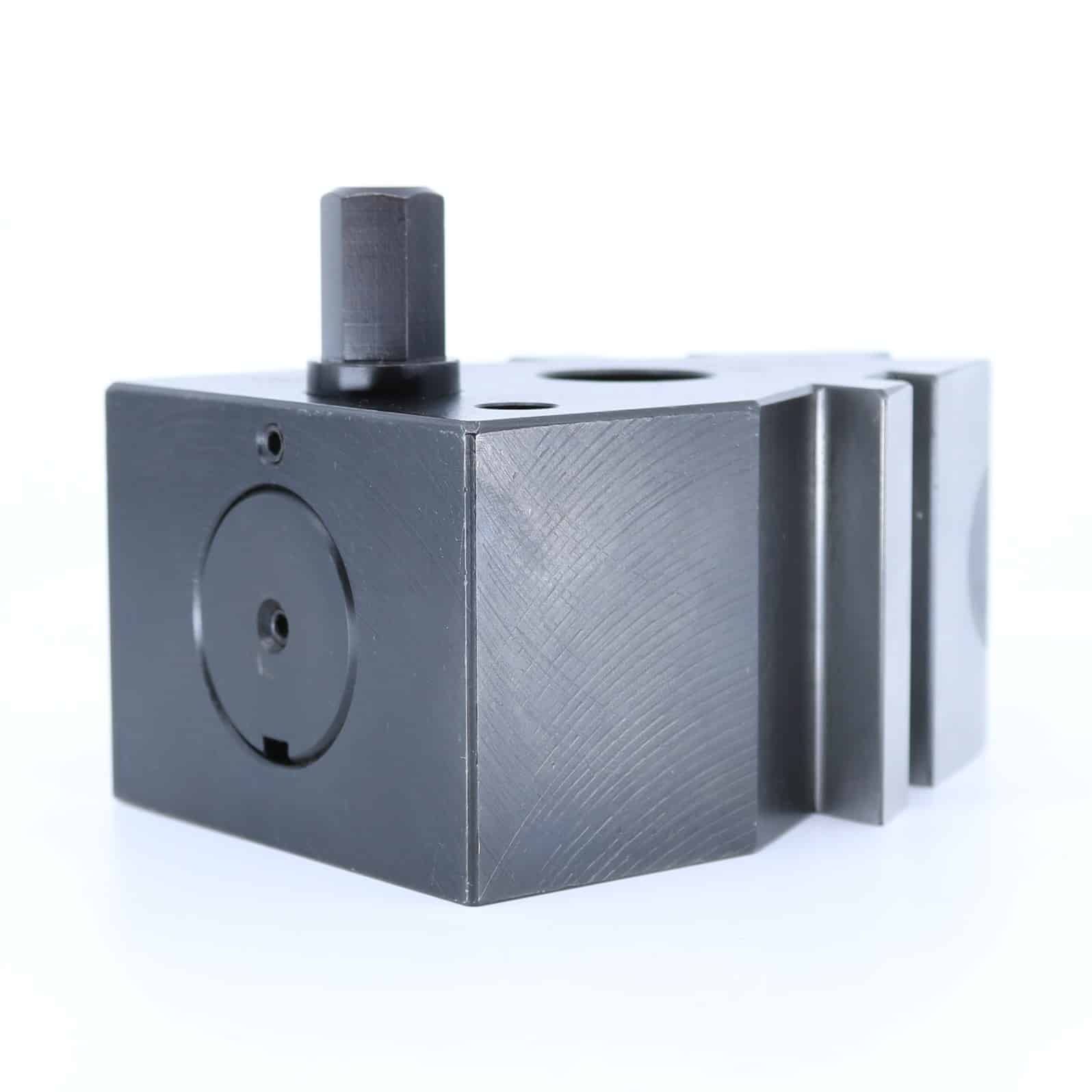

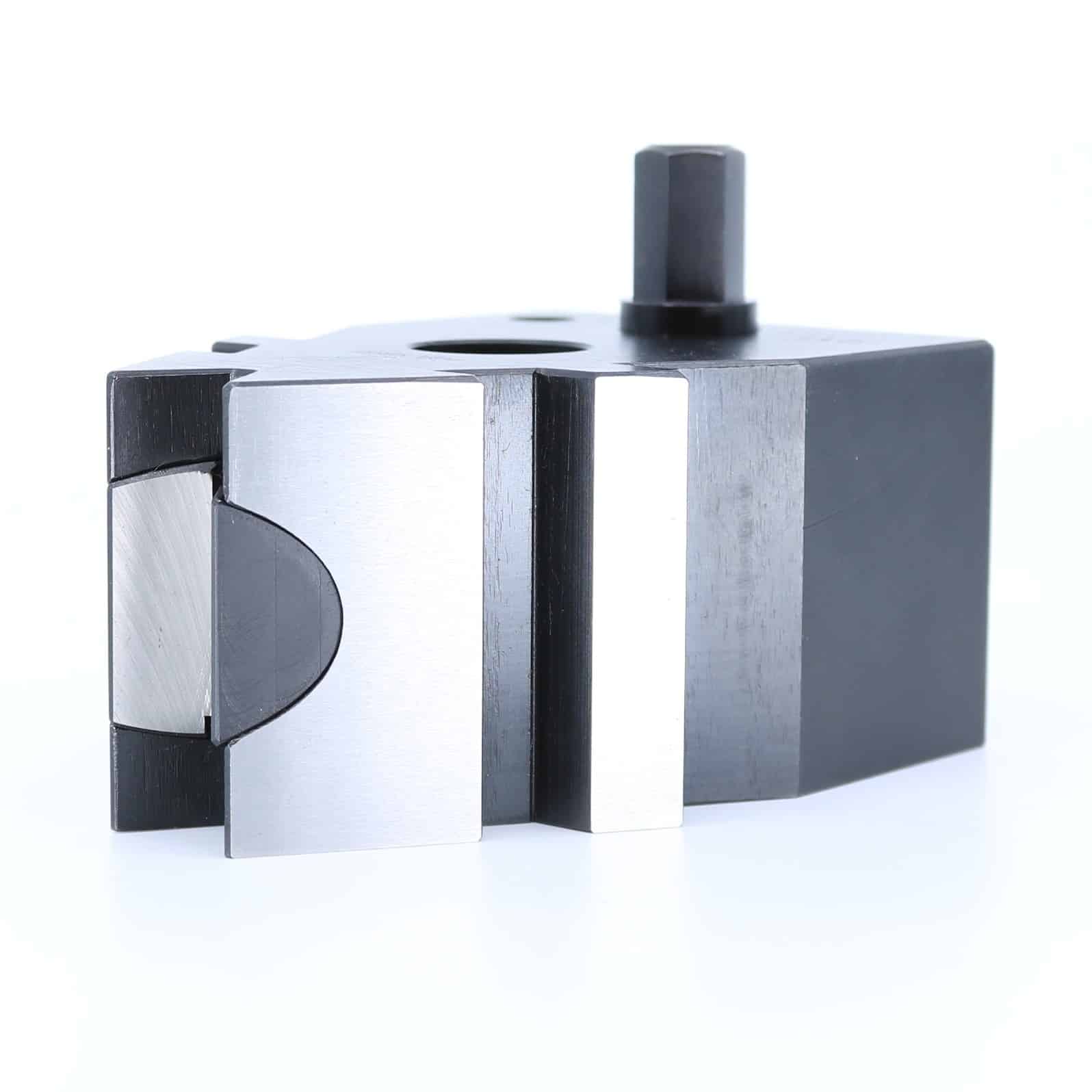

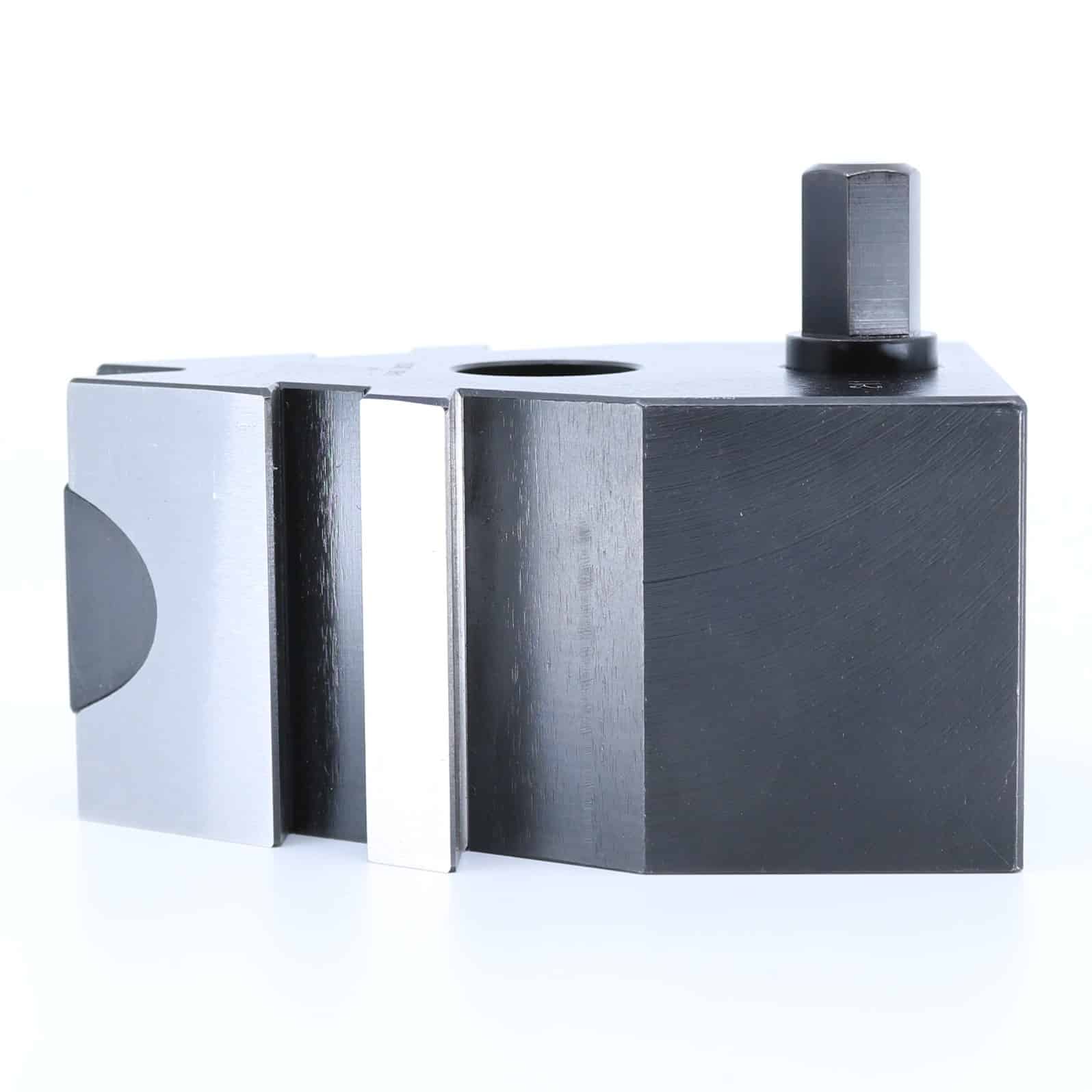

Tripan® 211S Klemmelementbaugruppe

Die Tripan® 211 S-Werkstückspannbaugruppe bietet Steifigkeit, Wiederholgenauigkeit und Haltbarkeit für die hochpräzise Bearbeitung. Es nimmt hauptsächlich Werkzeughalter der Serien 2 und 1 auf. Bestehend aus einem Spannkörper, dem Hebel Tripan® 1203, dem Schlüssel Tripan® 1230 und der Zentrierscheibe Tripan® 1211 im Lieferumfang enthalten.

Amax=65mm / Bmax=65mm / C=21 bis 41 mm

A: Abstand von der Mitte des Revolvers zur Fläche des Vorrichtungstisches oder Kreuzschlittens, die parallel zur Spindel ist.

B: Abstand von der Mitte des Revolvers zur Fläche des Spanntisches oder Querschlittens, die senkrecht zur Spindel steht.

C: Die Höhe der Spindelmitte Ihrer Drehbank sollte zwischen 21 und 41 mm vom Spanntisch oder Querschlitten liegen.

Eine Größentabelle folgt in Kürze!
