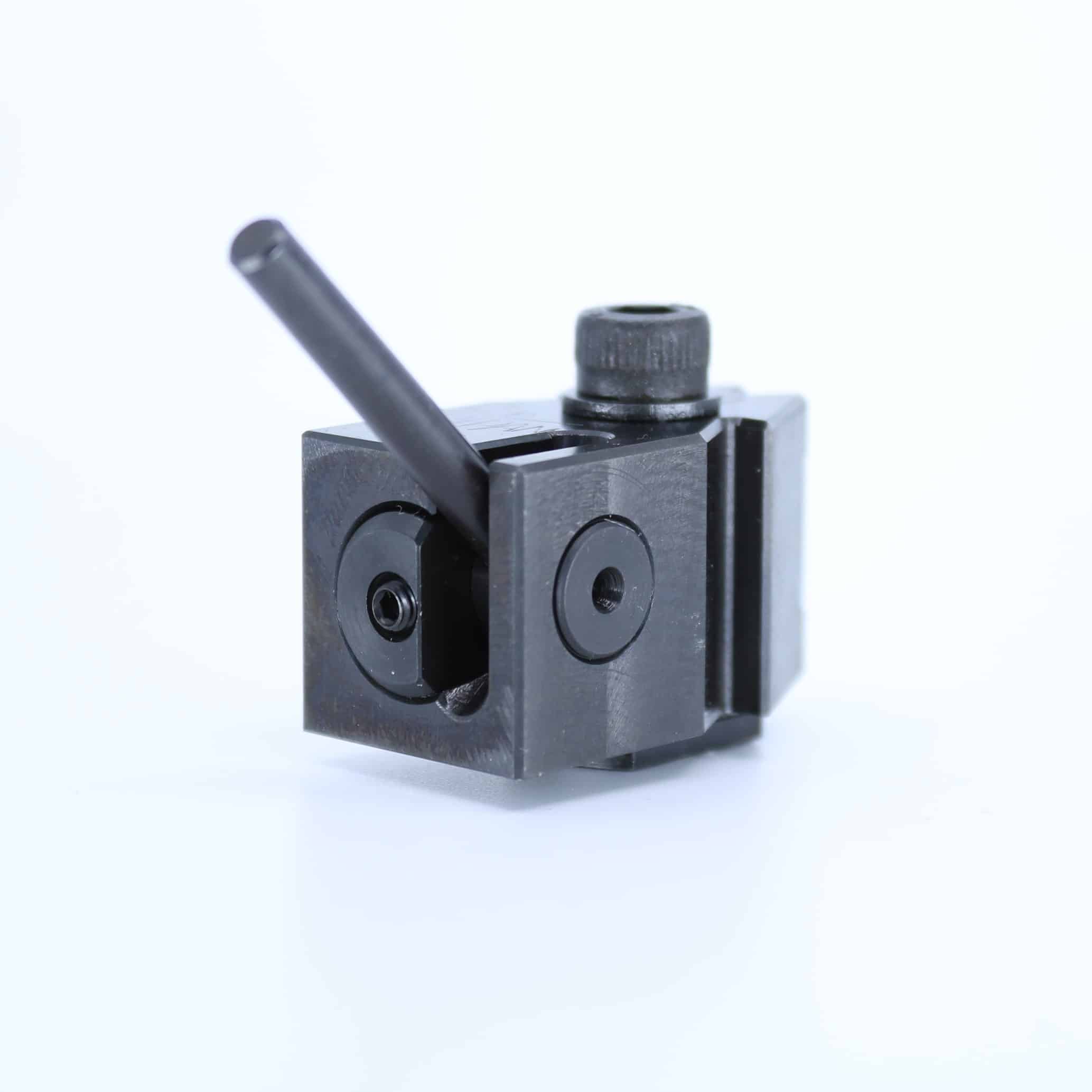

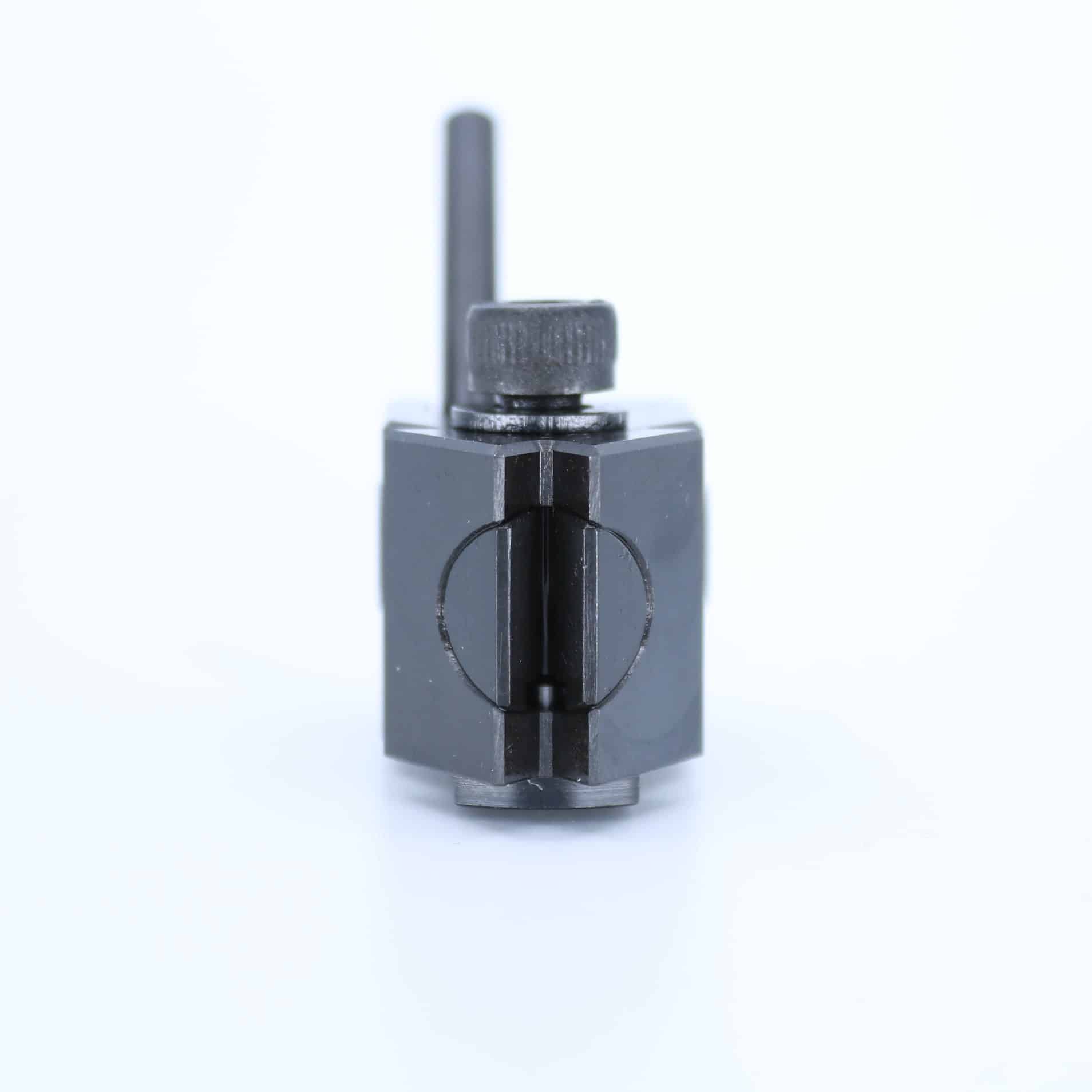

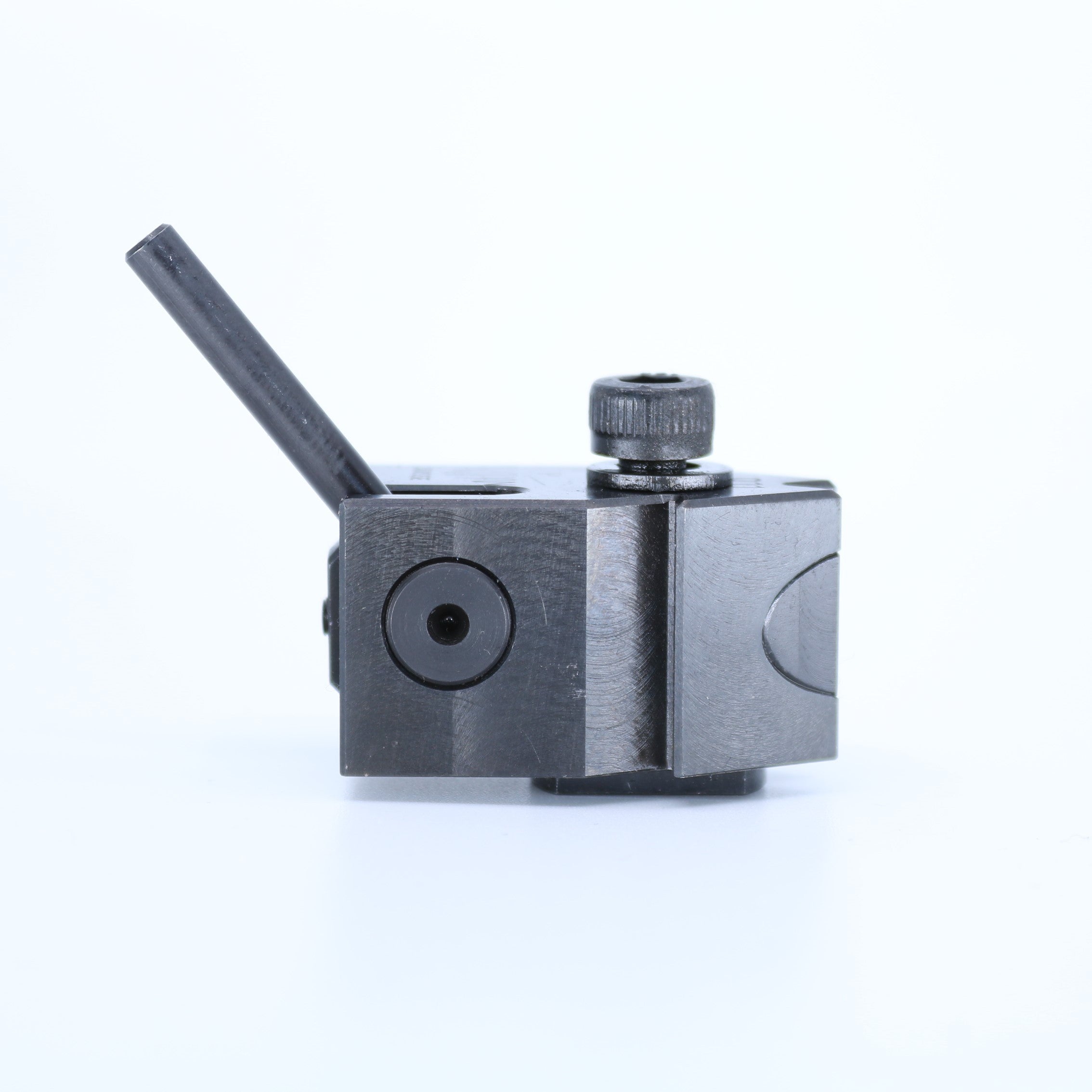

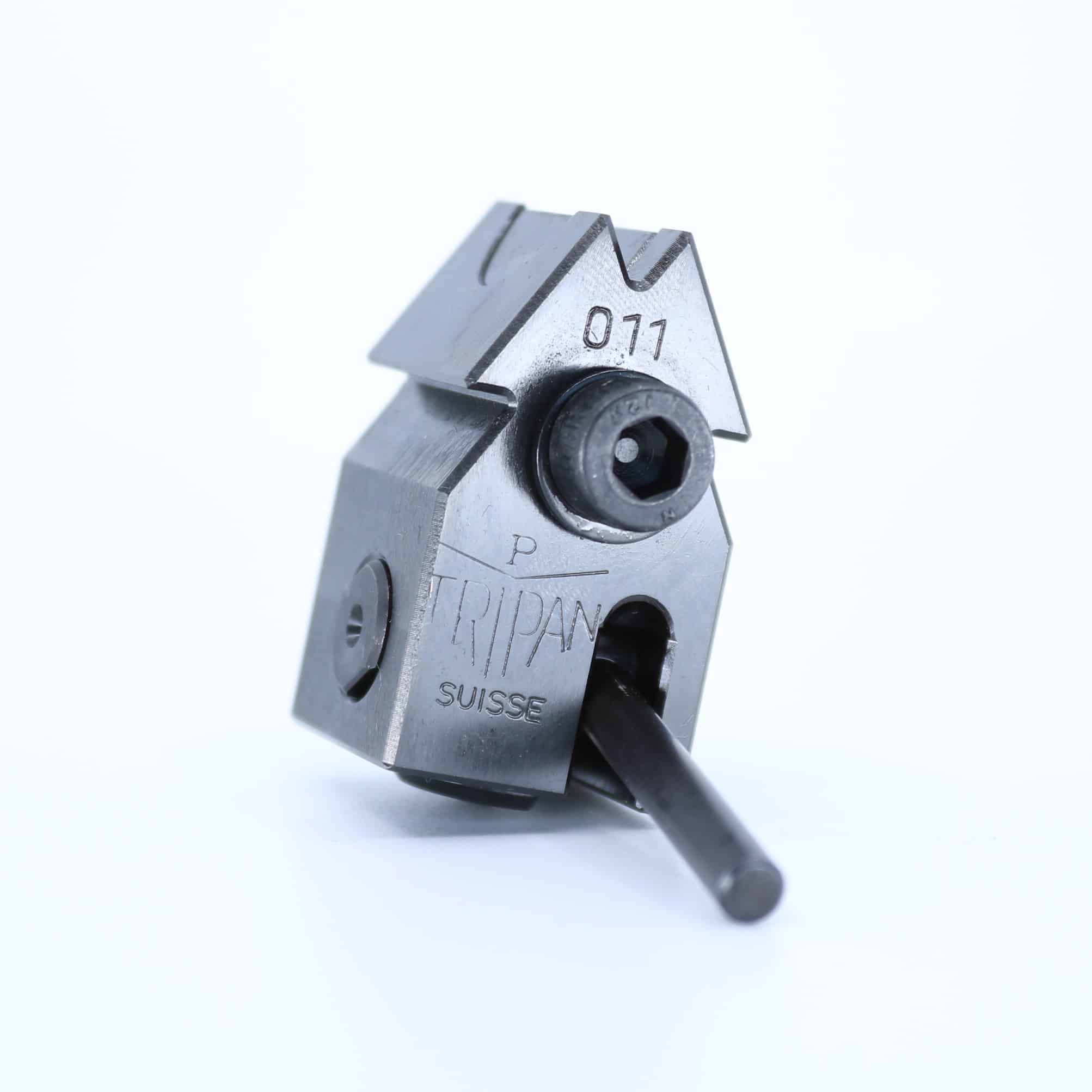

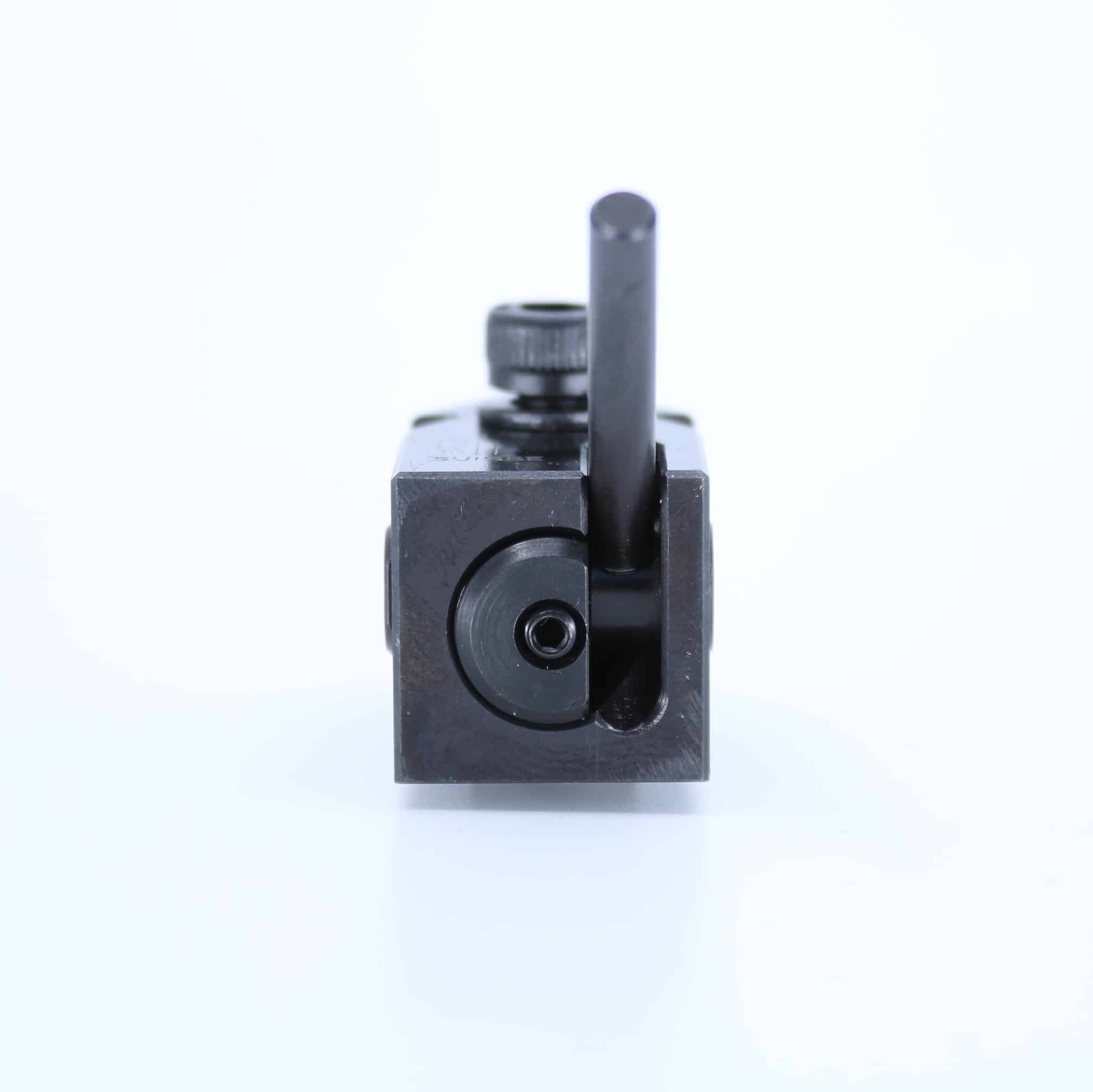

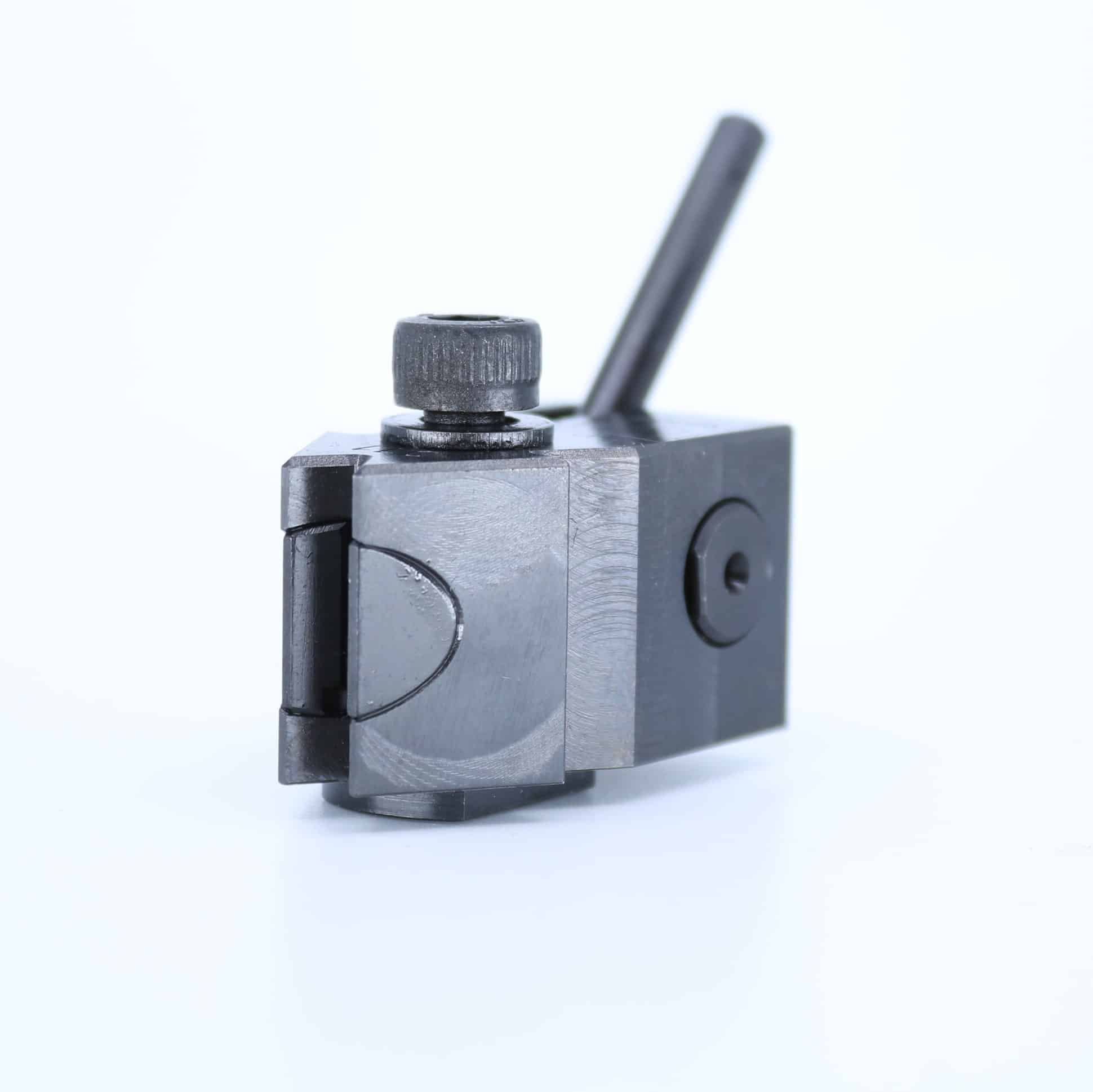

Spannelementbaugruppe Tripan® 011

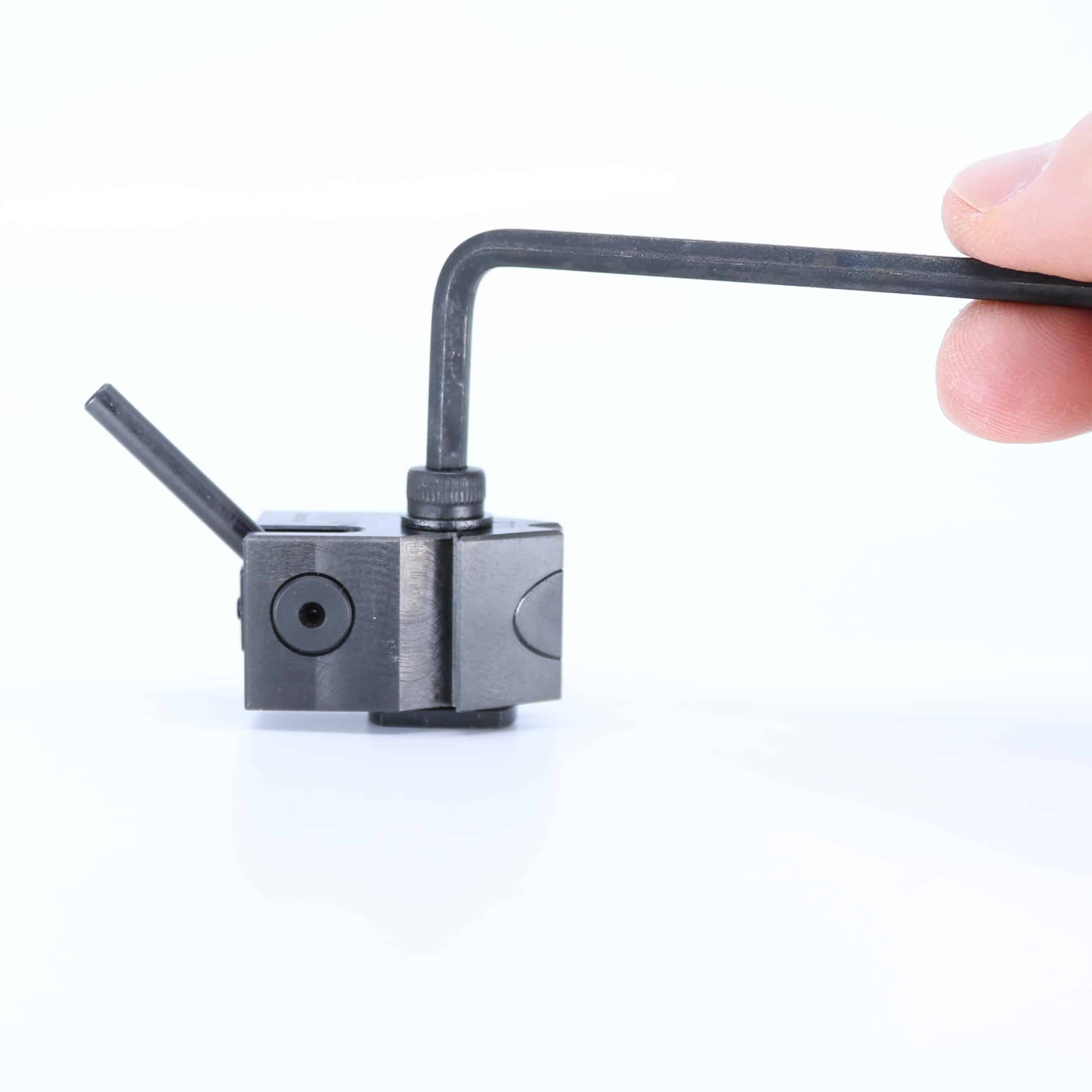

Die Tripan® 011- Klemmbaugruppe ist für Werkzeughalter der Serie 00 vorgesehen. Es bietet hervorragende Steifigkeit und Wiederholgenauigkeit für präzise Bearbeitung. Lieferung mit integriertem Klemmhebel , Inbusschlüssel Tripan® 1209 und Zugstangenmutter Tripan® 011-05 (je nach Maschine auch andere Ausführungen möglich).

Amax=18mm / Bmax=18mm / C=8 bis 14mm

A: Abstand von der Mitte des Revolvers zur Fläche des Vorrichtungstisches oder Kreuzschlittens, die parallel zur Spindel ist.

B: Abstand von der Mitte des Revolvers zur Fläche des Spanntisches oder Querschlittens, die senkrecht zur Spindel steht.

C: Die Höhe der Spindelmitte Ihrer Drehbank sollte zwischen 8 und 14 mm über dem Spanntisch oder dem Querschlitten liegen.

Eine Größentabelle folgt in Kürze!
