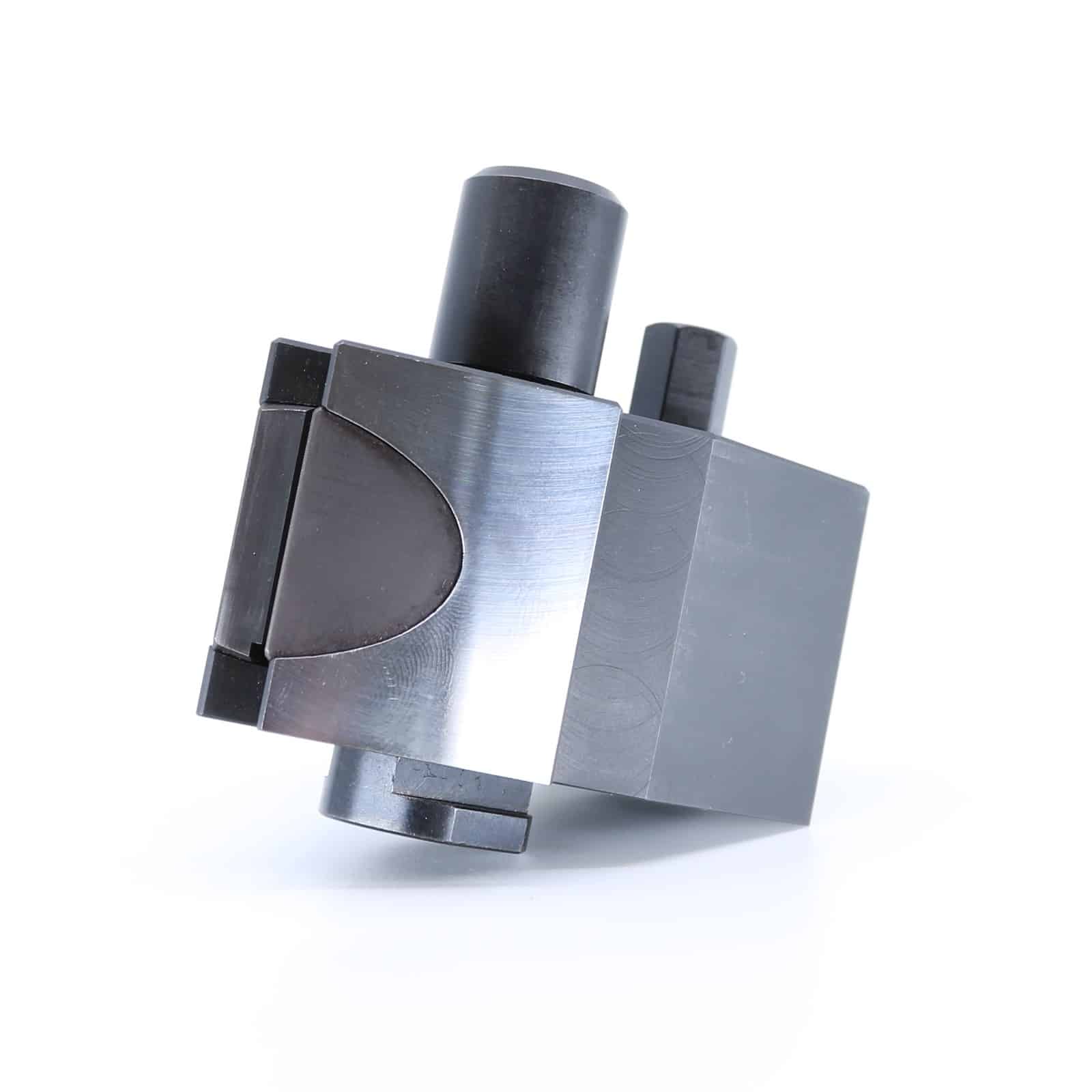

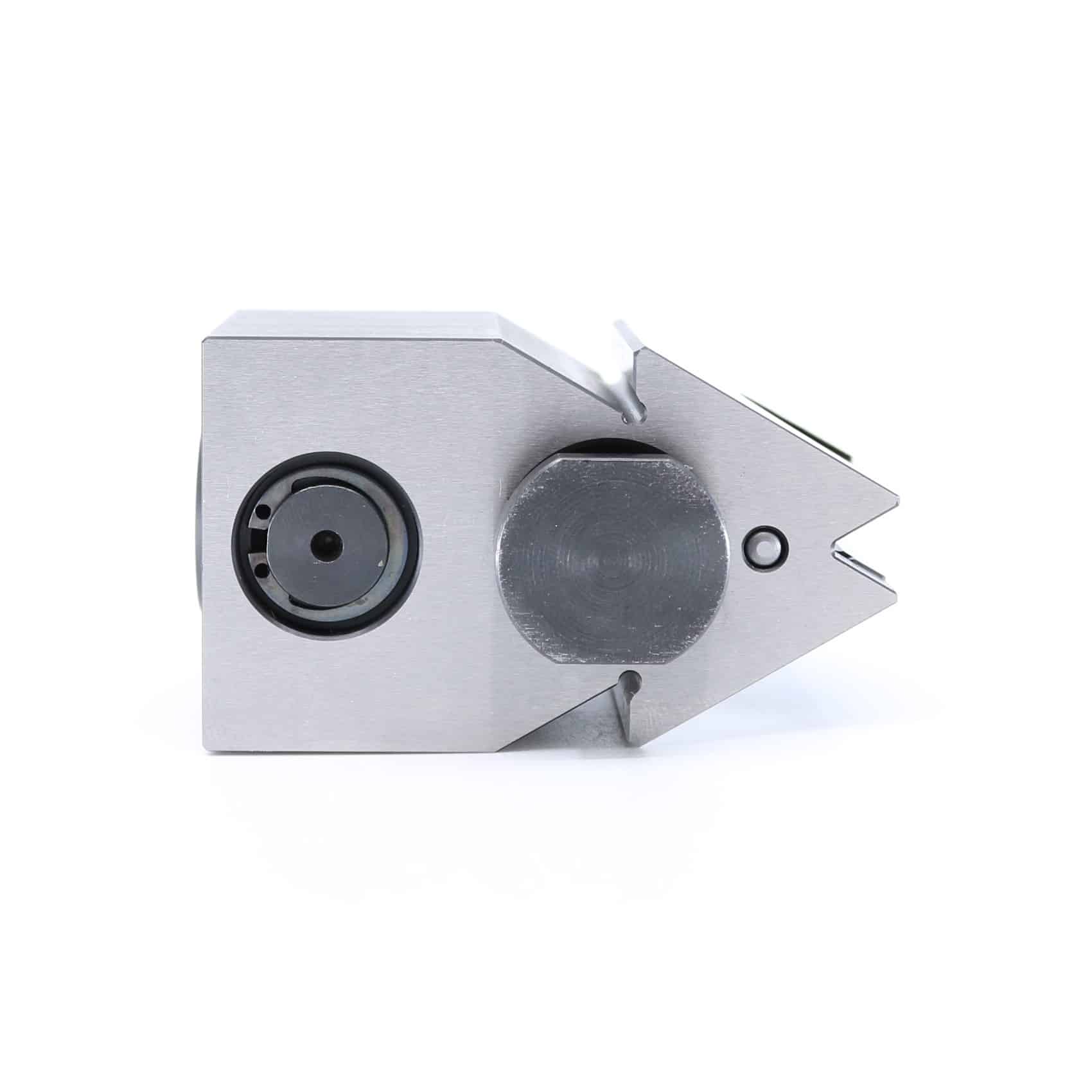

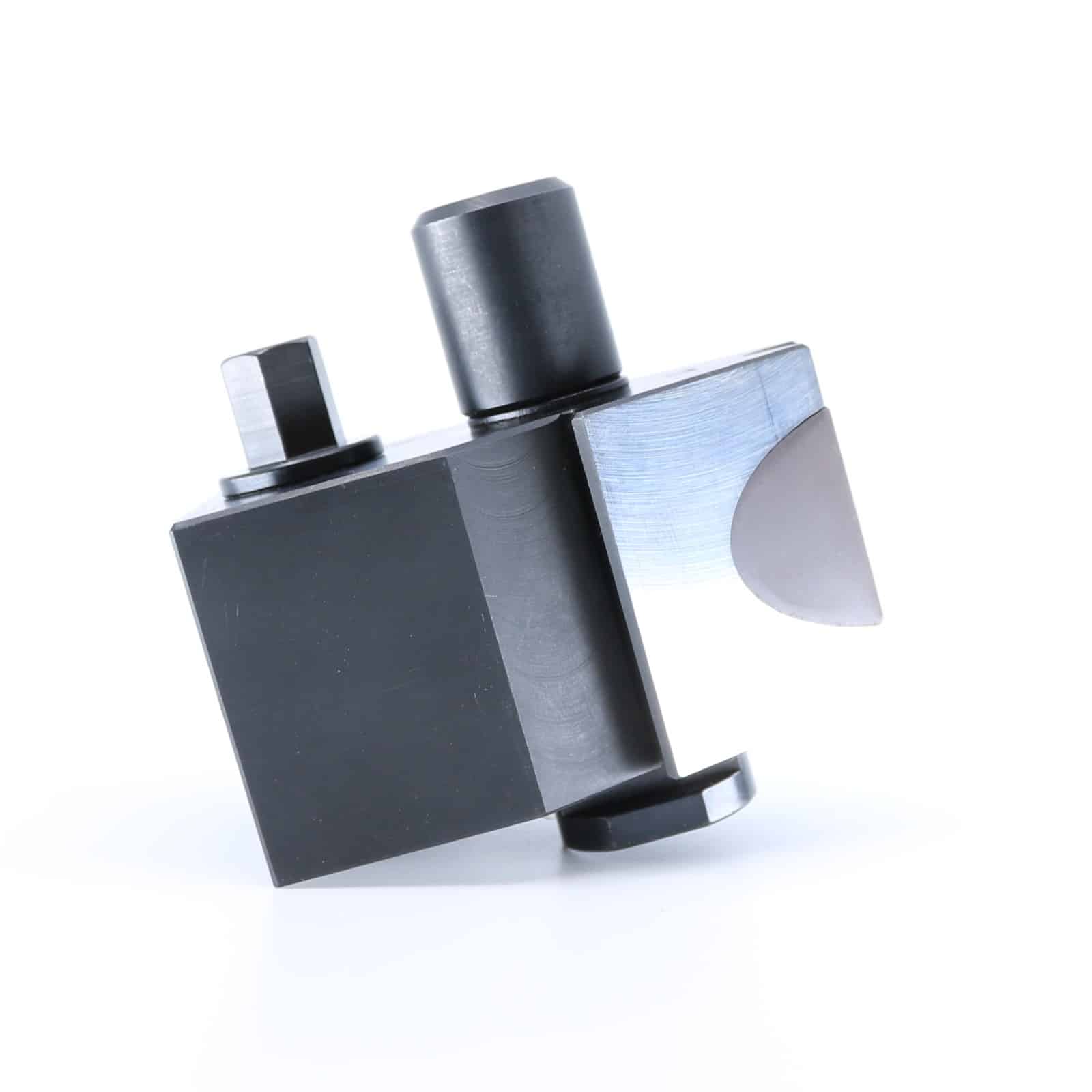

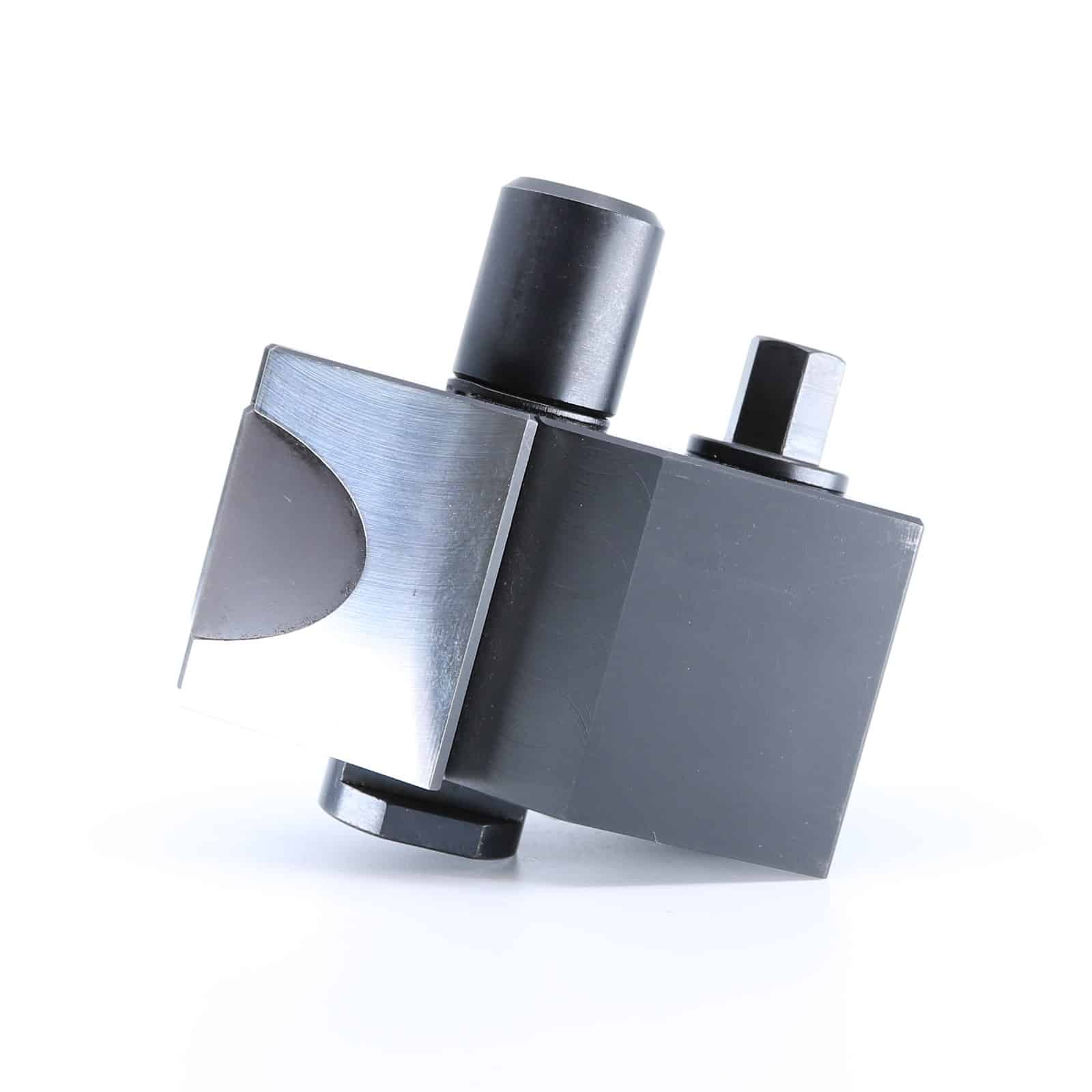

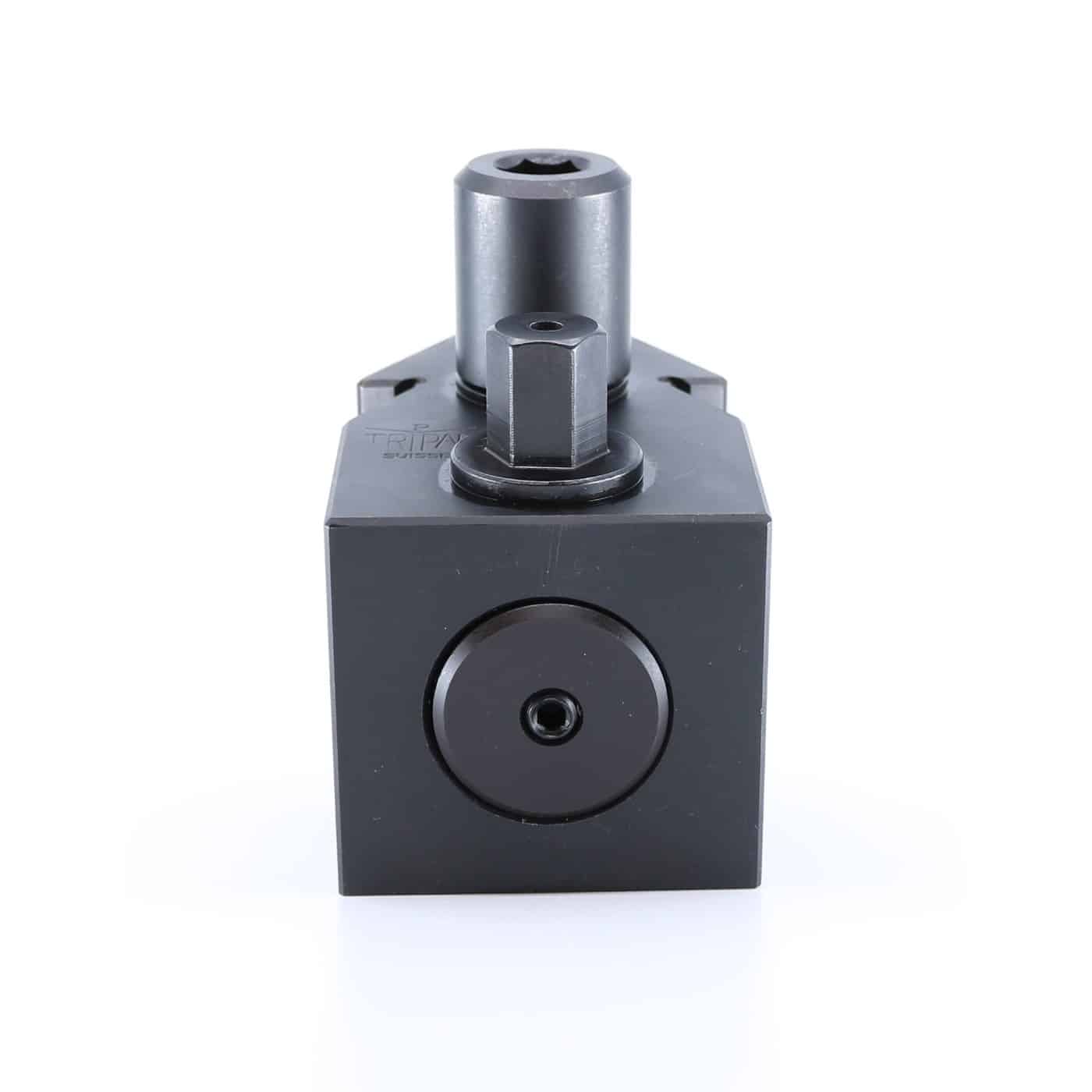

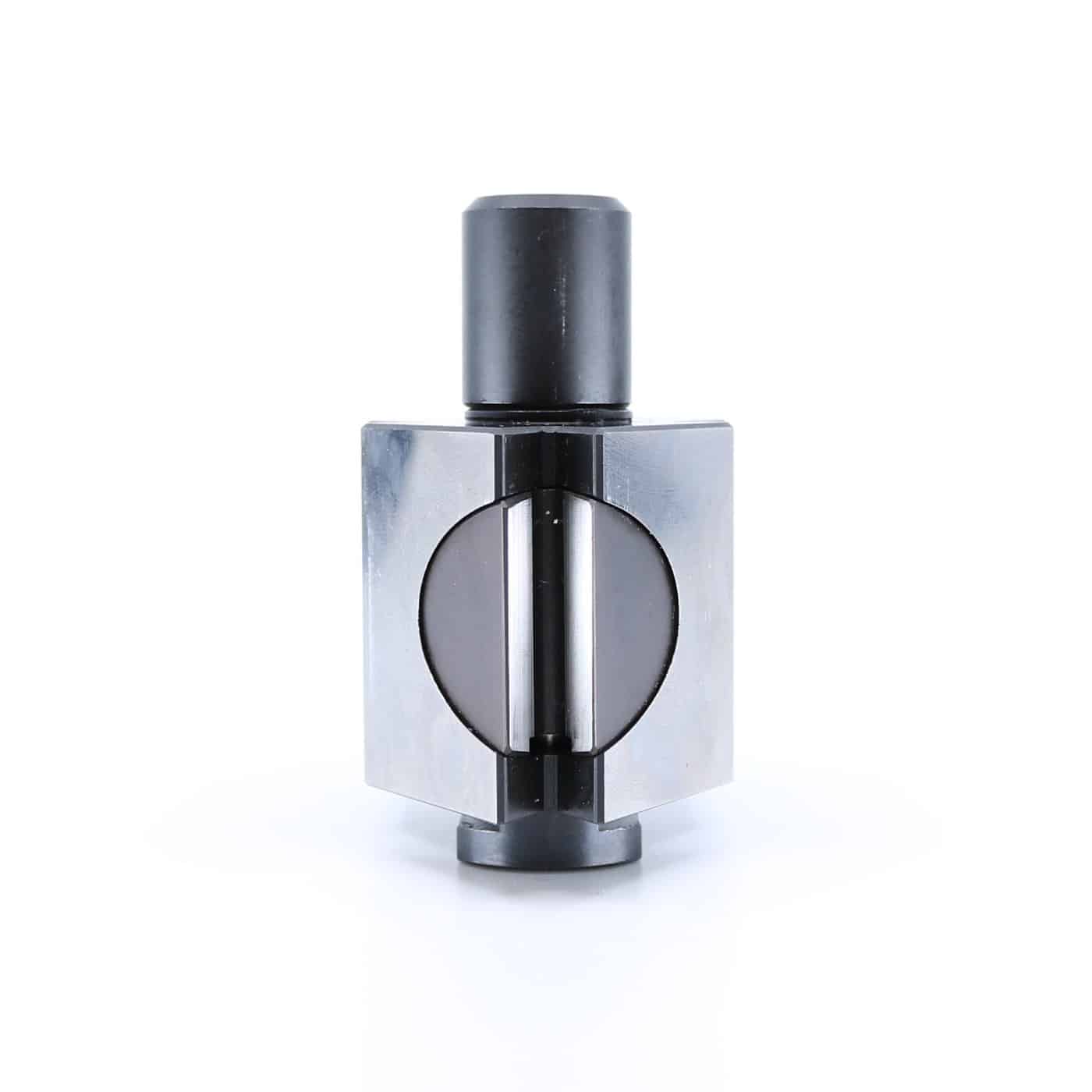

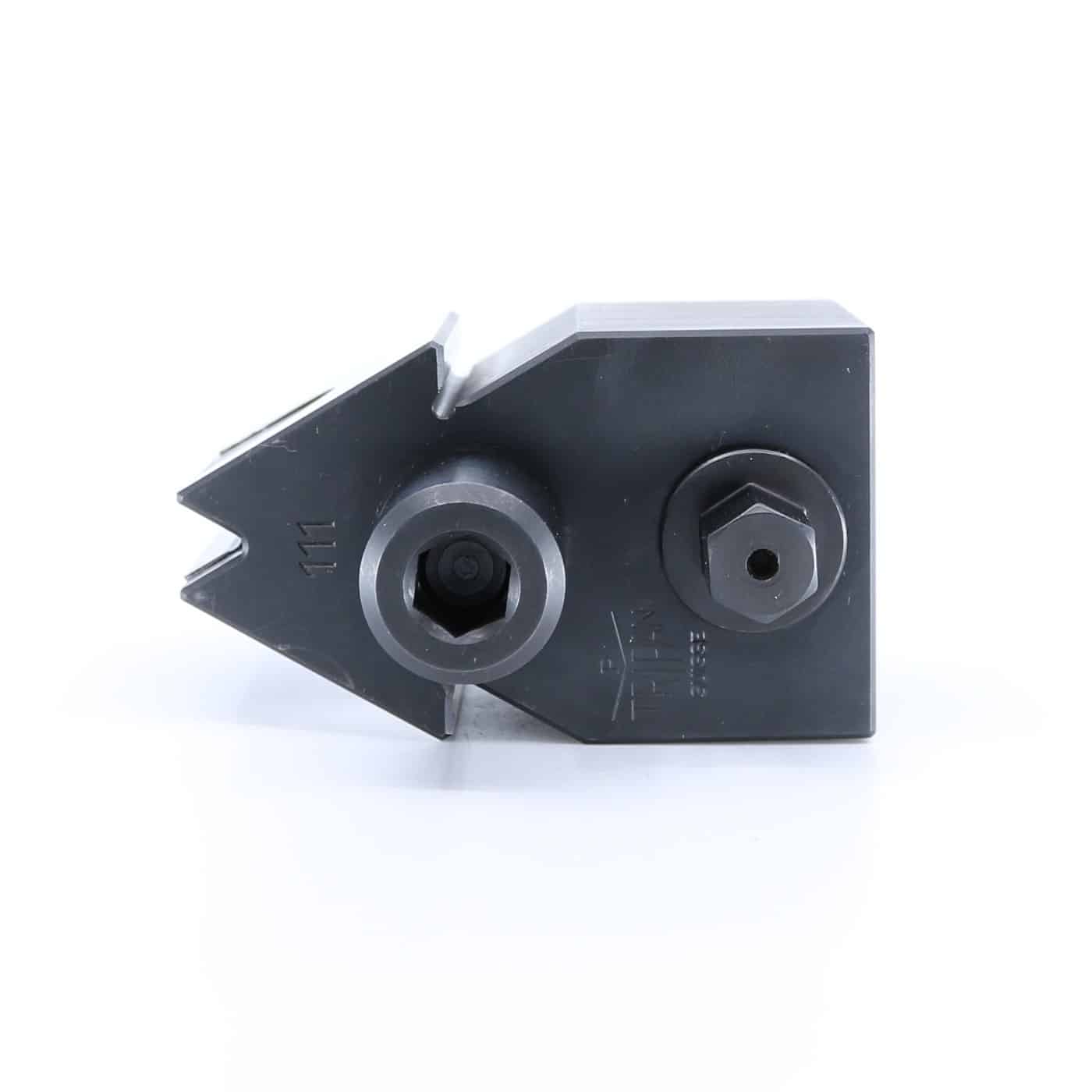

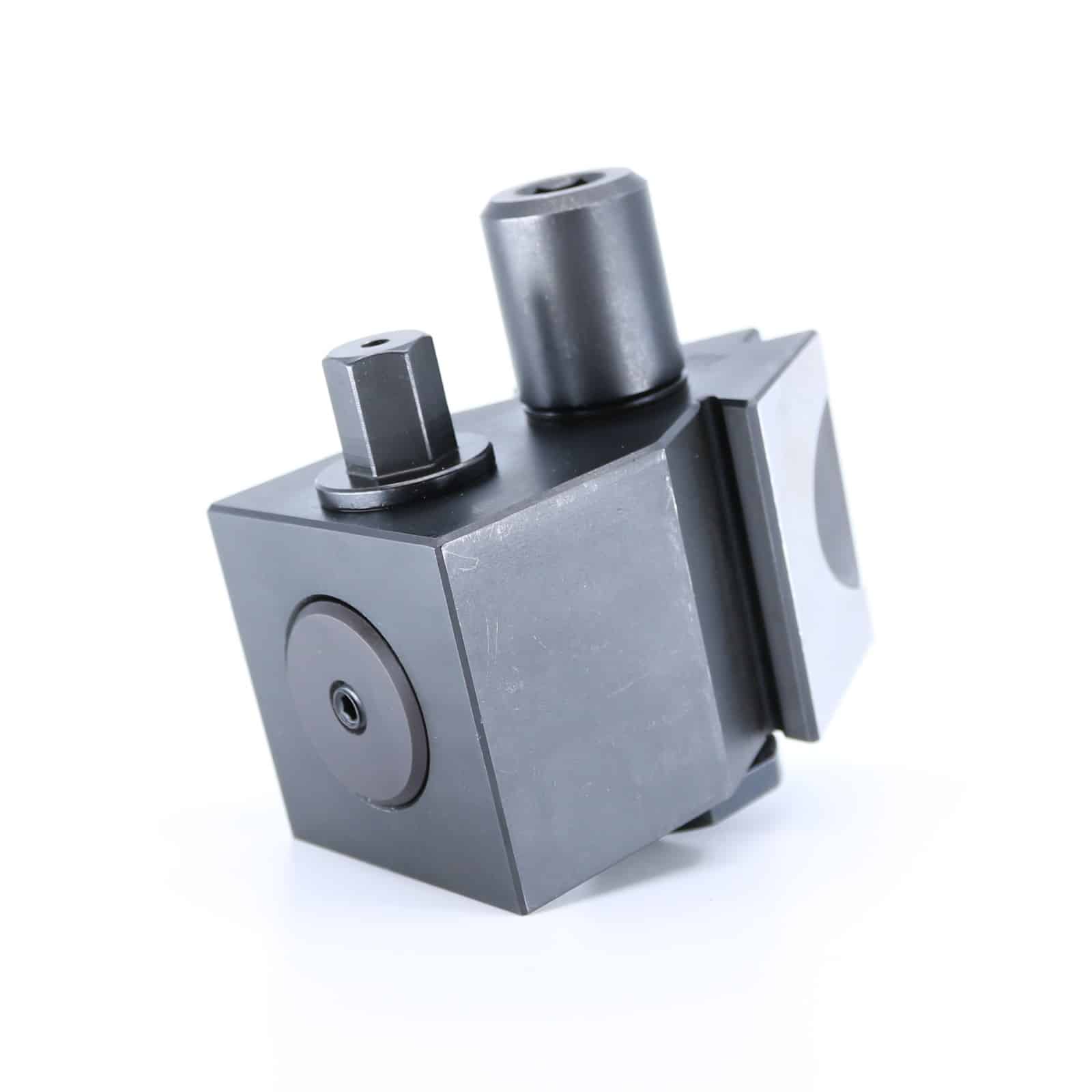

Spannelementbaugruppe Tripan® 111S

Die Spannvorrichtung Tripan® 111S ermöglicht dank ihrer Steifigkeit und Wiederholgenauigkeit eine hochpräzise Bearbeitung. Es bietet Platz für Werkzeughalter der Serie 1. Lieferung mit Zugstange, Inbusschlüssel, Tripan® 1220-Klemmhebel und Tripan® 1201-Schlüssel.

Amax=40mm / Bmax=35mm / C=16 bis 32mm

A: Abstand von der Mitte des Revolvers zur Fläche des Vorrichtungstisches oder Kreuzschlittens, die parallel zur Spindel ist.

B: Abstand von der Mitte des Revolvers zur Fläche des Spanntisches oder Querschlittens, die senkrecht zur Spindel steht.

C: Die Höhe der Spindelmitte Ihrer Drehbank sollte zwischen 16 und 32 mm vom Spanntisch oder Querschlitten liegen.

Eine Größentabelle folgt in Kürze!
