Tripan® 111S-U Klemmelementbaugruppe

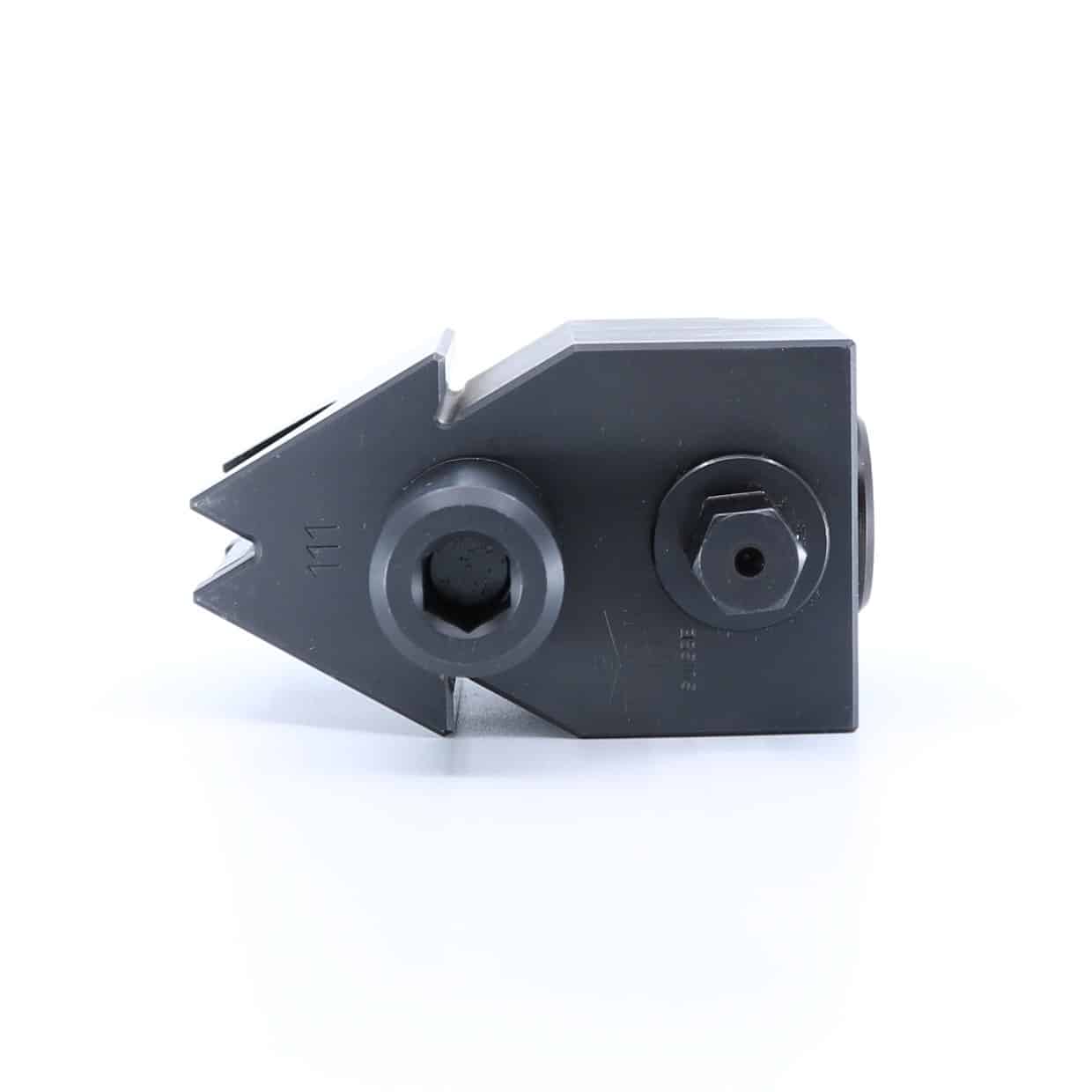

Die Klemmbaugruppe Tripan® 111S-U bietet Steifigkeit und Präzision. Es umfasst eine Spurstange, einen Inbusschlüssel, einen Tripan® 1220-Hebel und einen 1201-Schlüssel.

*kompatibel mit Unitor-Türmen

Amax=40mm / Bmax=35mm / C=16 bis 32 mm

A: Abstand von der Mitte des Revolvers zur Fläche des Vorrichtungstisches oder Kreuzschlittens, die parallel zur Spindel ist.

B: Abstand von der Mitte des Revolvers zur Fläche des Spanntisches oder Querschlittens, die senkrecht zur Spindel steht.

C: Die Höhe der Spindelmitte Ihrer Drehbank sollte zwischen 16 und 32 mm vom Spanntisch oder Querschlitten liegen.

Eine Größentabelle folgt in Kürze!
