Tripan® 211S SV125 Klemmelementbaugruppe

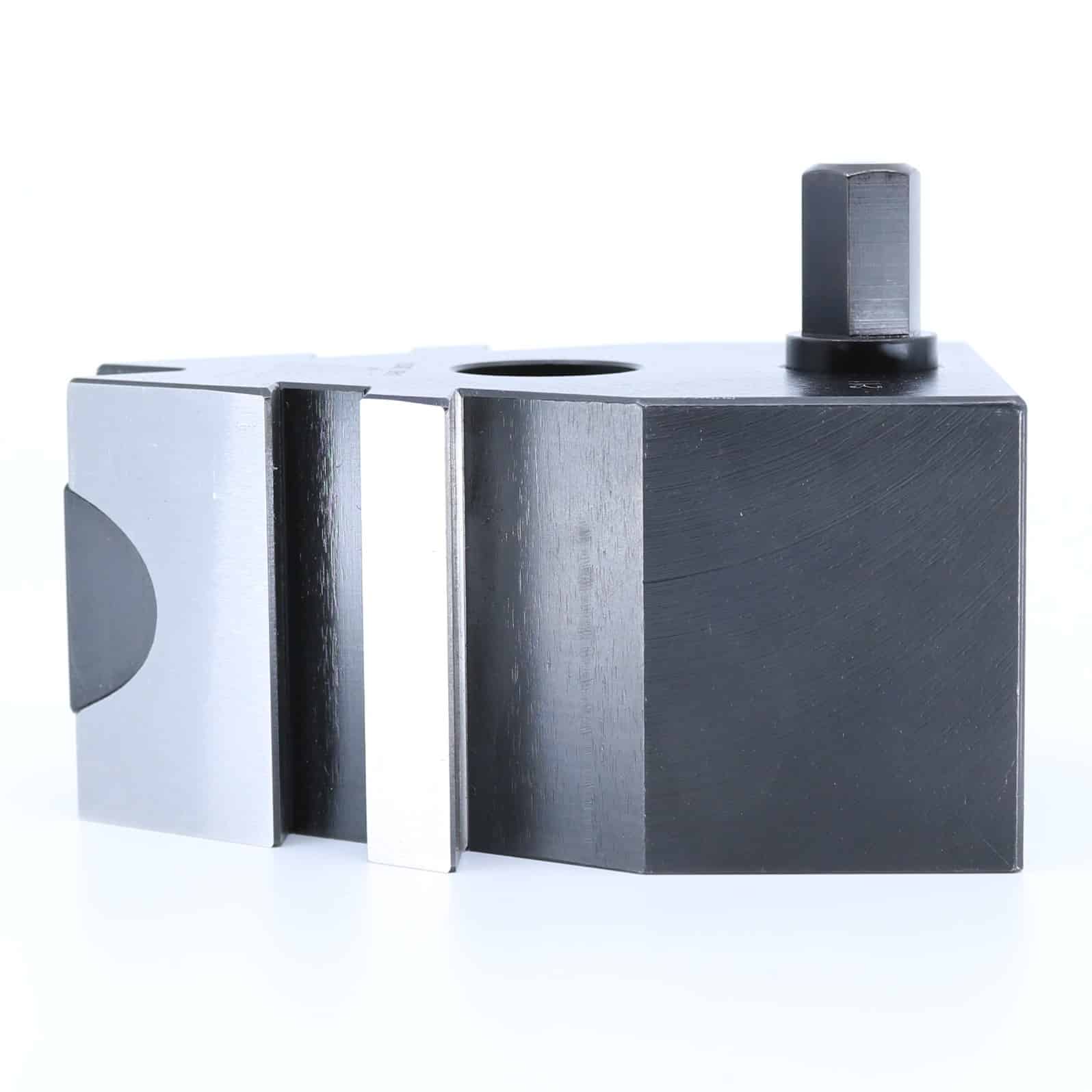

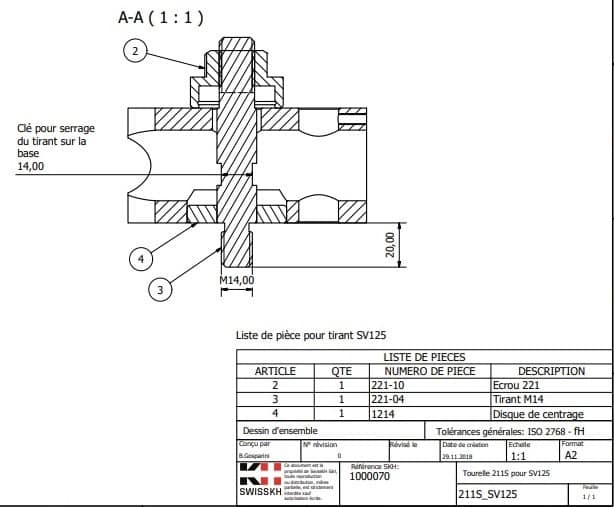

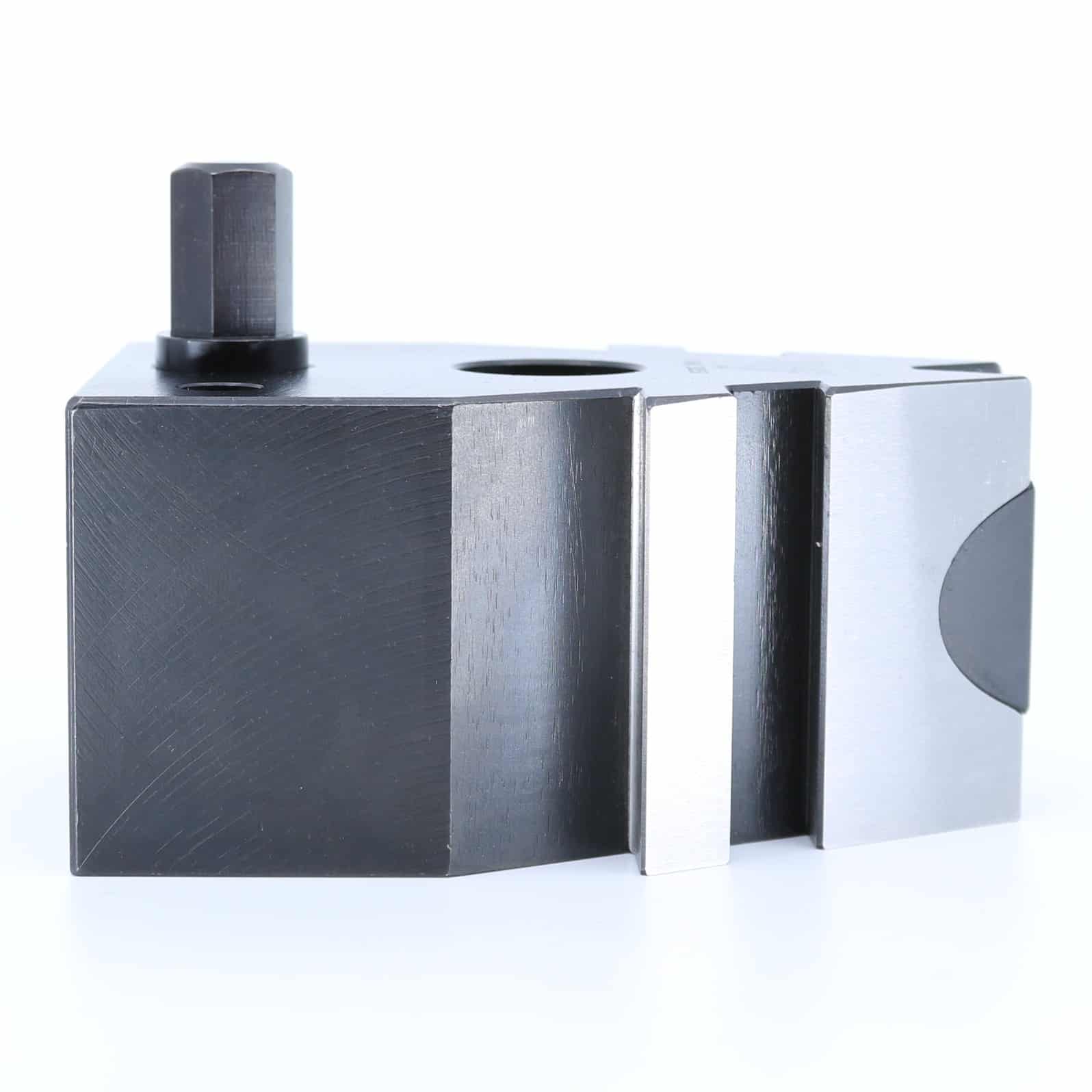

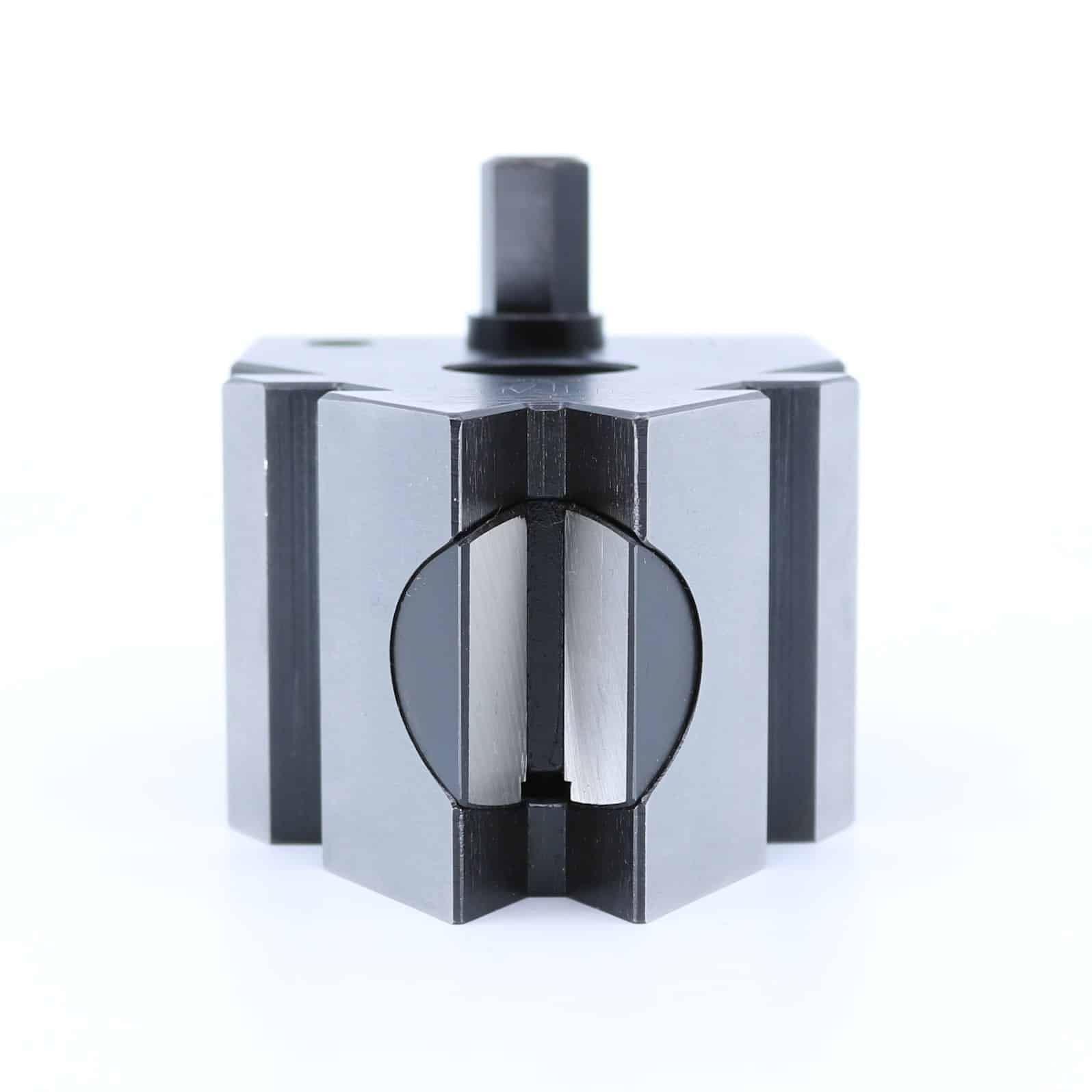

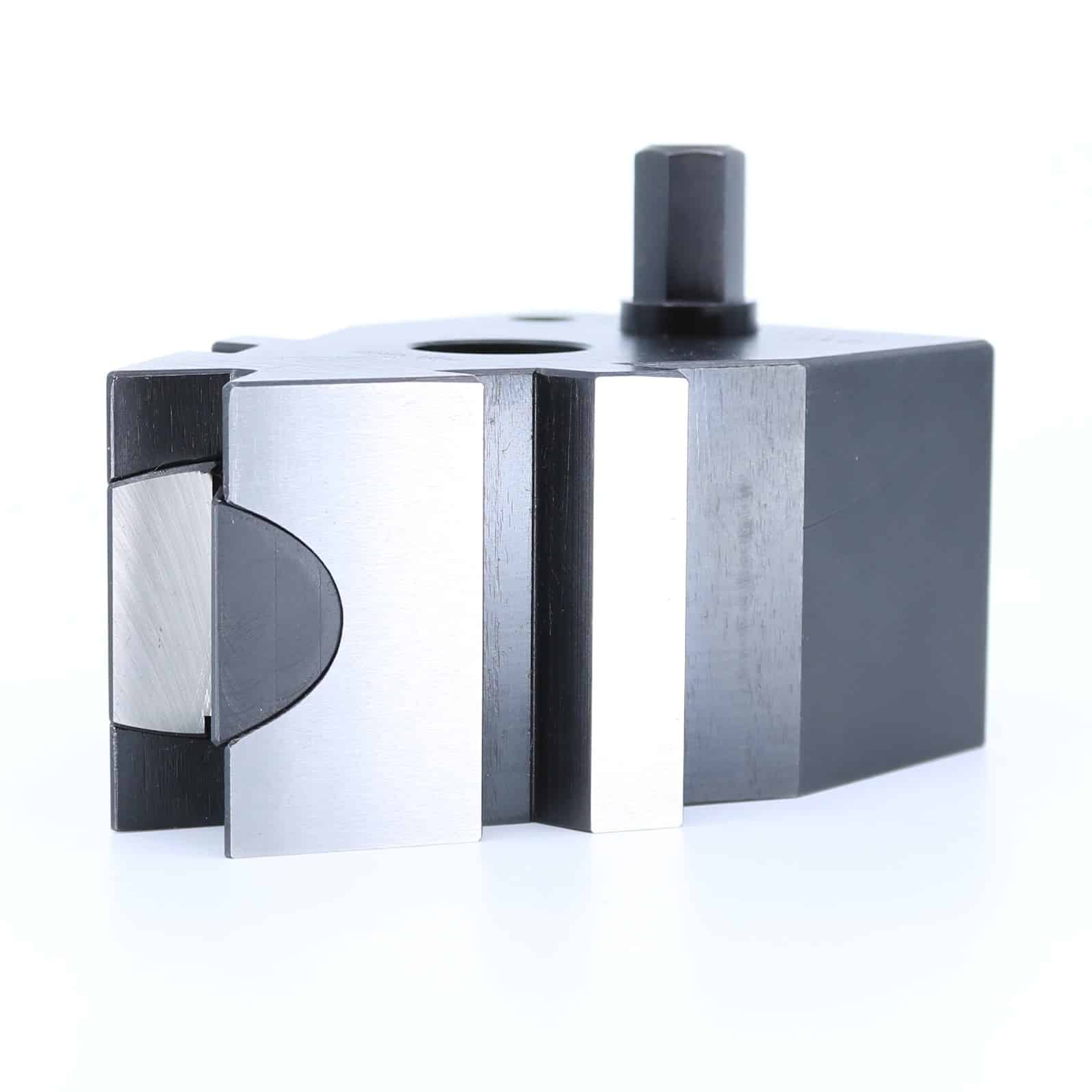

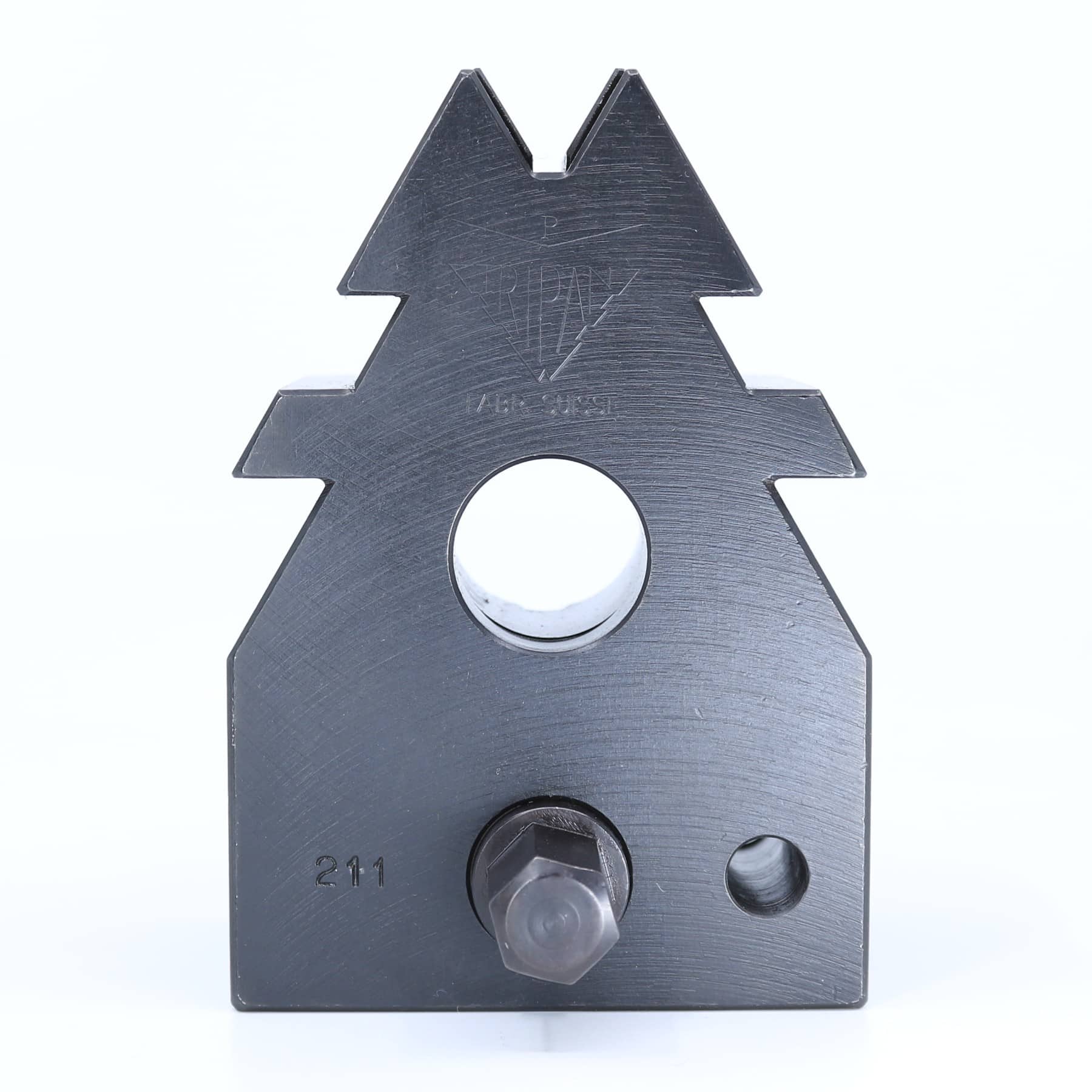

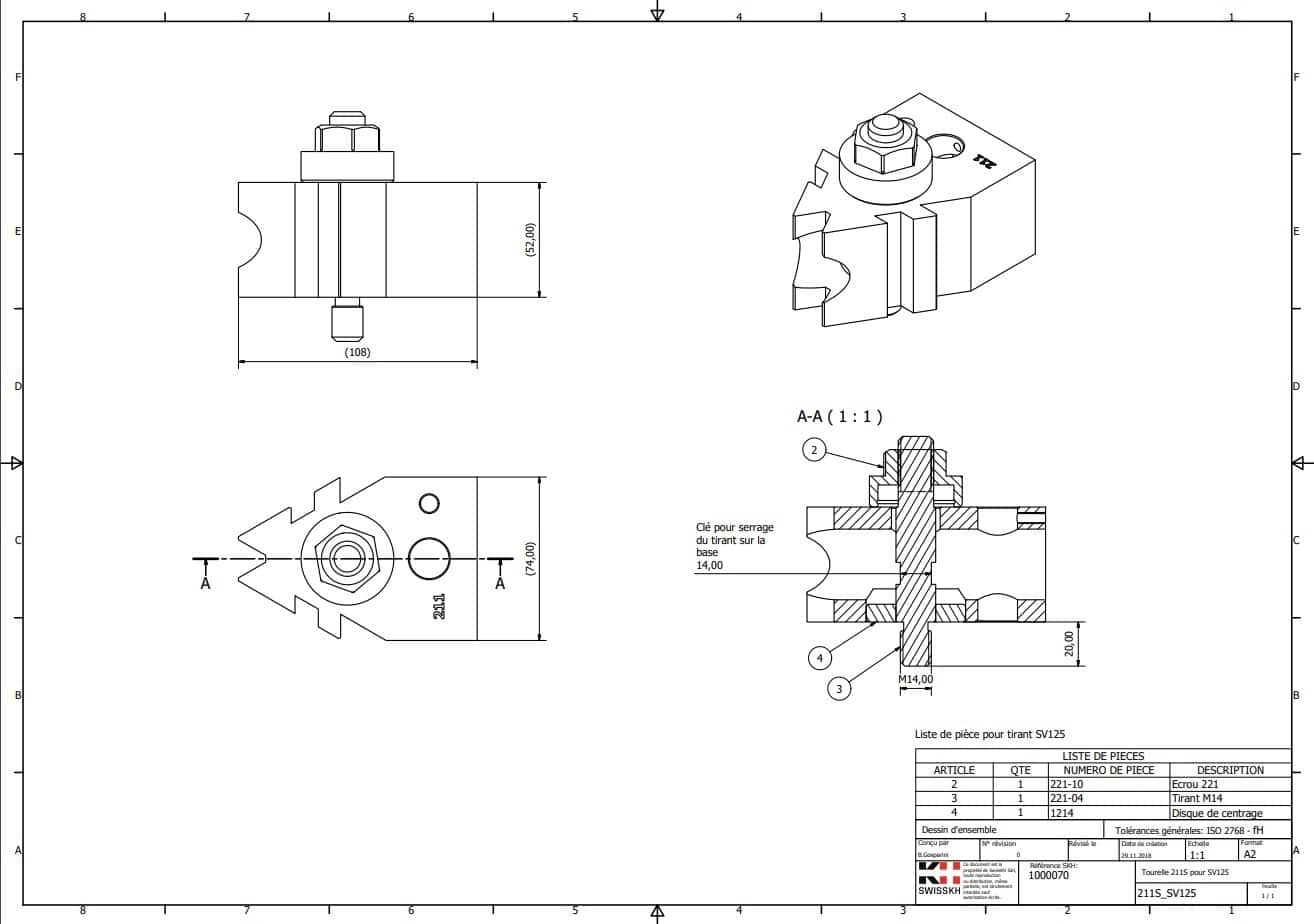

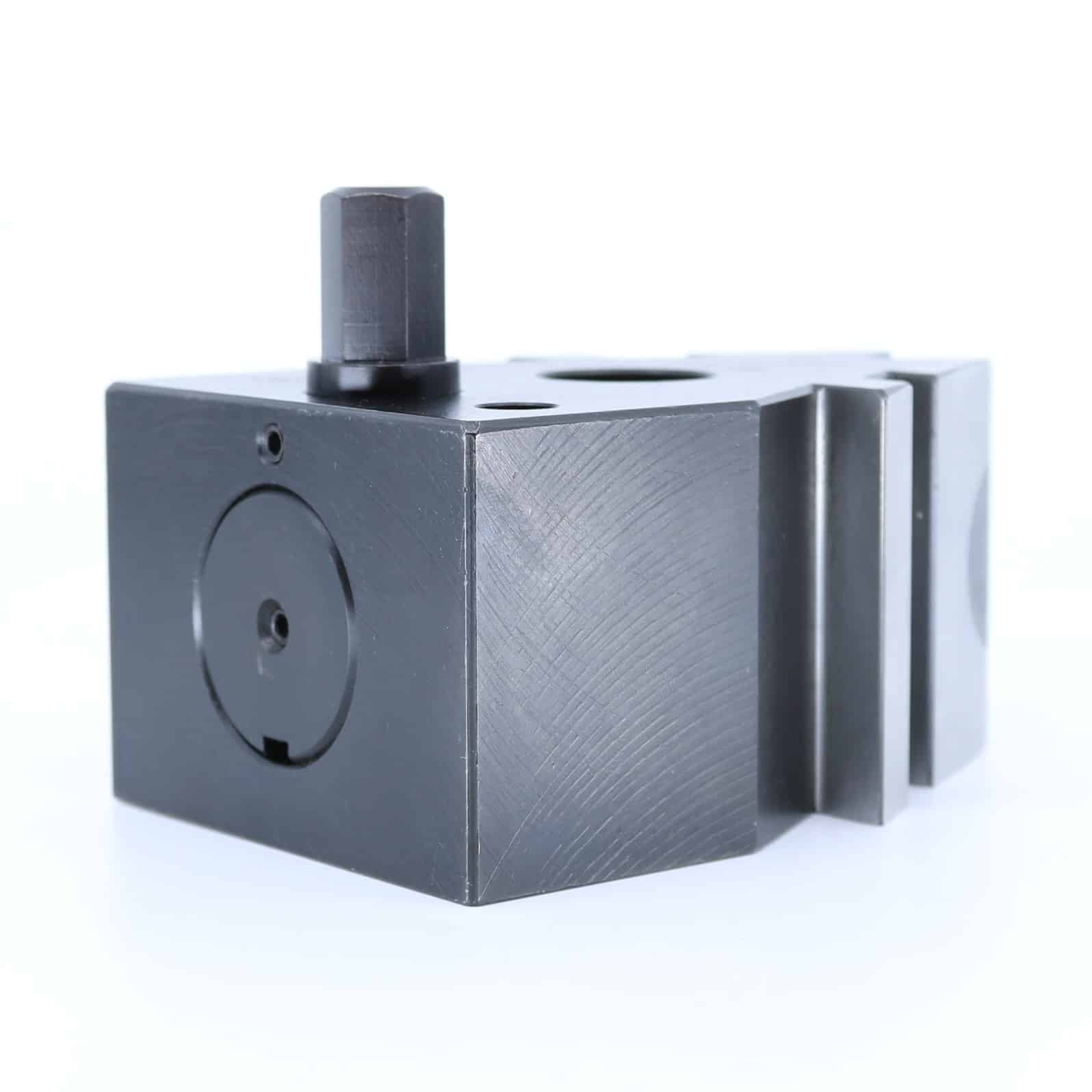

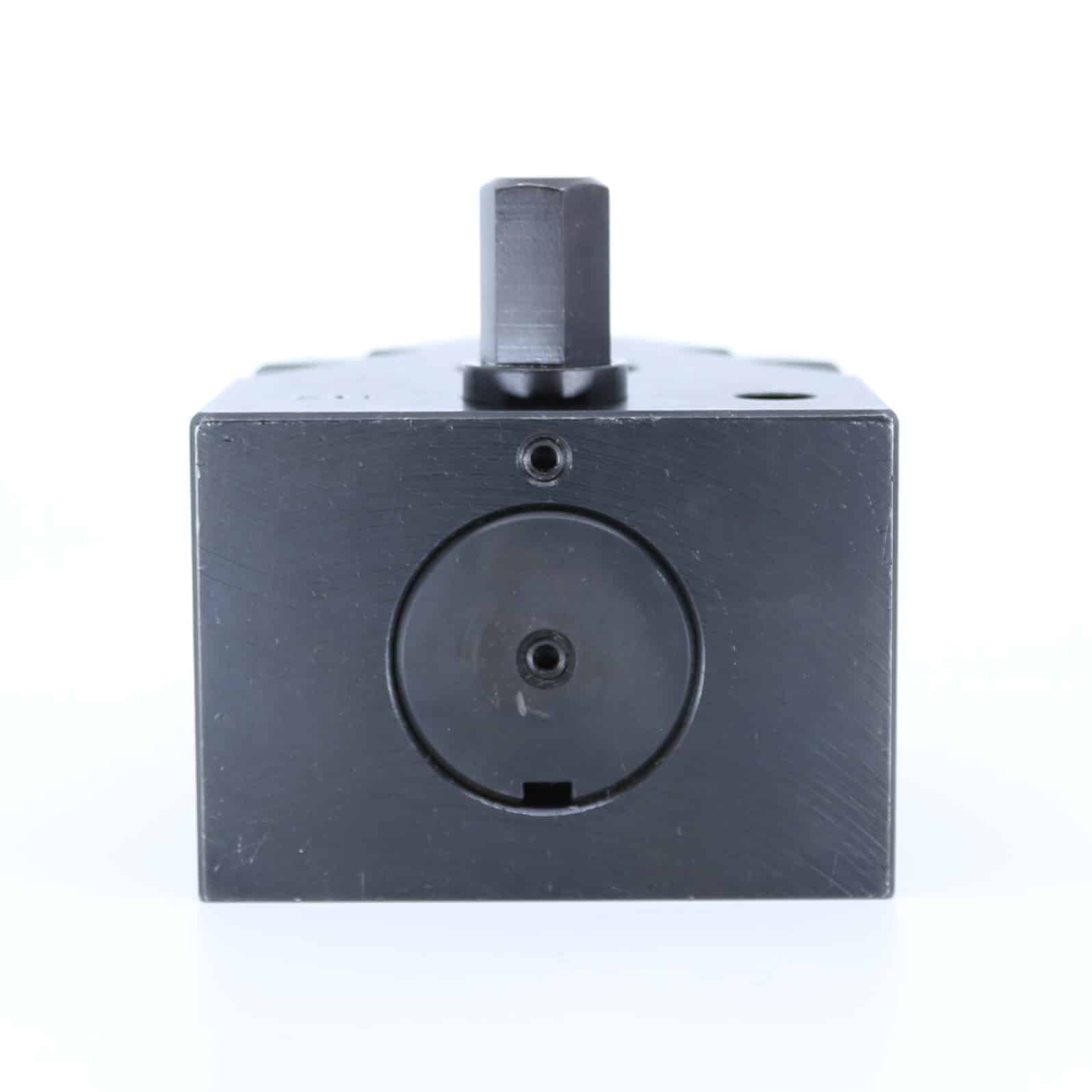

Tripan® 211 S SV125 Spannelementsatz mit Hebel, Spannschlüssel, Zugstange und Tripan® 1211 Zentrierscheibe. Kompatibel mit Werkzeughaltern der Serien 2 und 1 , speziell angepasst für die Schaublin® SV125 Drehmaschine.

Amax=65mm / Bmax=65mm / C=21 bis 41 mm

A: Abstand von der Mitte des Revolvers zur Fläche des Vorrichtungstisches oder Kreuzschlittens, die parallel zur Spindel ist.

B: Abstand von der Mitte des Revolvers zur Fläche des Spanntisches oder Querschlittens, die senkrecht zur Spindel steht.

C: Die Höhe der Spindelmitte Ihrer Drehbank sollte zwischen 21 und 41 mm vom Spanntisch oder Querschlitten liegen.

Eine Größentabelle folgt in Kürze!
