Tripan® 311 Klemmelementbaugruppe

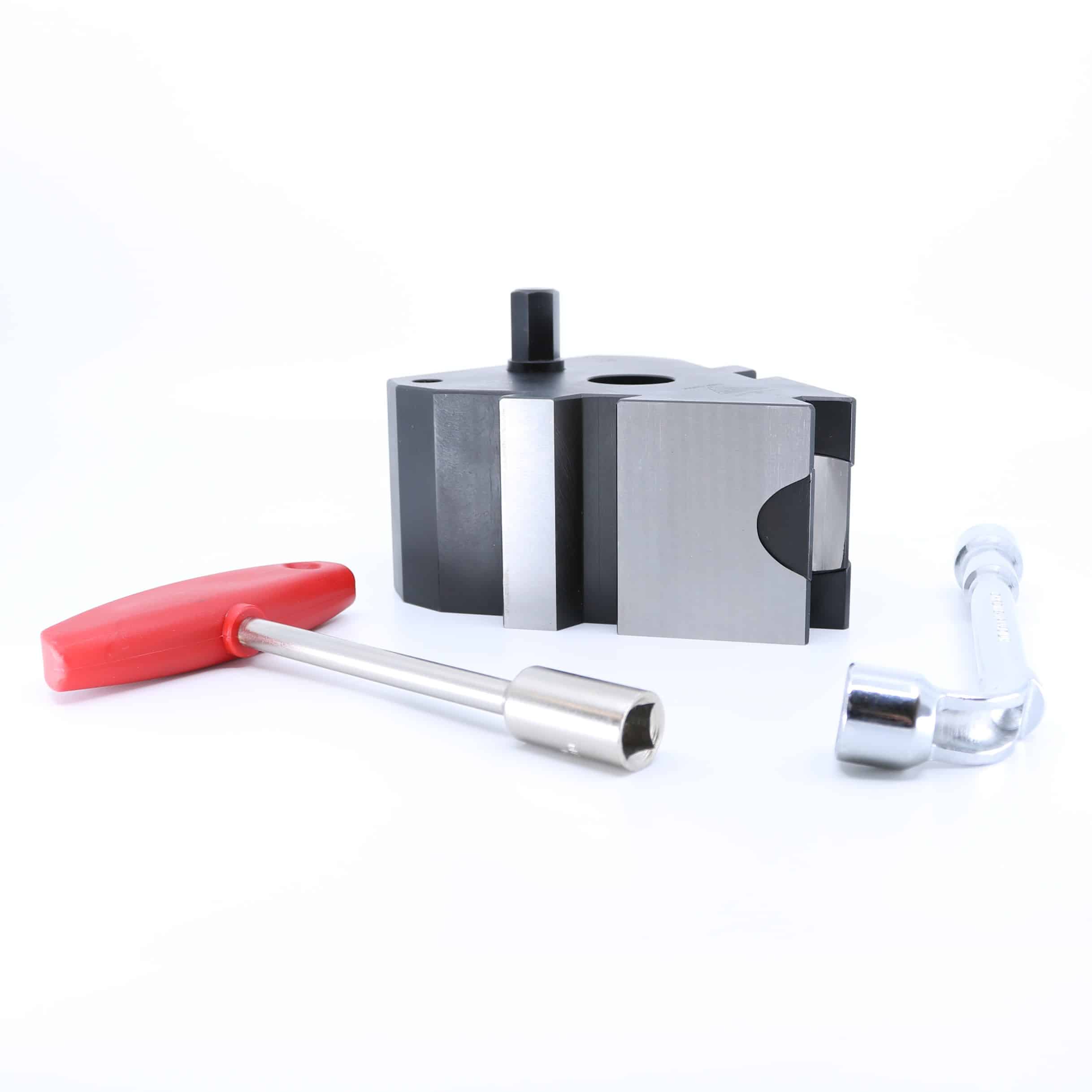

Spannelementsatz Tripan® 311 mit Hebel Tripan® 1204, Spannschlüssel Tripan® 1240 und Zentrierscheibe Tripan® 311-06-1. Kompatibel mit Werkzeughaltern der Serien 2 und 3 .

Amax=95mm / Bmax=85mm / C=30 bis 60 mm

A: Abstand von der Mitte des Revolvers zur Fläche des Vorrichtungstisches oder Kreuzschlittens, die parallel zur Spindel ist.

B: Abstand von der Mitte des Revolvers zur Fläche des Spanntisches oder Querschlittens, die senkrecht zur Spindel steht.

C: Die Höhe der Spindelmitte Ihrer Drehbank sollte zwischen 30 und 60 mm vom Spanntisch oder Querschlitten entfernt liegen.

Eine Größentabelle folgt in Kürze!
