Une jauge tampon ne mesure rien. Elle ne vous donne aucune cote, aucun chiffre, aucune valeur à noter sur une fiche. Elle répond à une seule question, par oui ou par non : votre pièce est-elle du bon côté de la limite ? C'est précisément pour cela qu'elle est plus rapide et plus fiable qu'un micromètre.
Encore faut-il savoir quelle limite elle contrôle, et pourquoi deux jauges sont nécessaires là où un instrument suffirait.
Deux jauges, deux questions différentes
La conséquence pratique est simple. Si le côté entrant passe et que le côté n'entre pas est arrêté, la pièce est bonne. Si les deux passent, l'alésage est trop grand. Si aucun ne passe, il est trop petit. Aucun relevé, aucune interprétation, aucune erreur de lecture possible.
C'est aussi ce qui explique pourquoi le côté entrant doit avoir la forme entière et la longueur entière de l'alésage. Un alésage légèrement ovale ou en tonneau peut donner la bonne cote à deux points, et refuser malgré tout de laisser passer un cylindre complet. Un micromètre ne voit pas cela.
Lire une cote ISO 286
Un plan ne dit presque jamais « alésage de 10 mm ». Il dit Ø10 H7. Cette notation contient trois informations distinctes.
Sur un arbre, la même grammaire s'écrit en minuscules. Un Ø10 g6 se situe entre 9,986 et 9,995 mm, donc entièrement sous le nominal, ce qui garantit un jeu avec l'alésage H7. C'est l'ajustement glissant classique.
La même tolérance n'est pas la même cote
Voici le point que beaucoup découvrent tard. Un IT7 n'est pas une valeur, c'est un degré de précision relatif au diamètre. Plus la pièce est grande, plus l'intervalle s'élargit, parce qu'usiner grand est intrinsèquement moins précis.
La règle des dix pour cent
Une jauge est elle aussi une pièce usinée, donc tolérancée. La pratique établie veut que la tolérance du calibre prenne dix pour cent de la tolérance de la pièce, répartis entre les deux côtés. Et cette part est prise à l'intérieur de la zone, jamais à l'extérieur.
Une deuxième provision s'ajoute sur le seul côté entrant : la réserve d'usure, de l'ordre du dixième de la tolérance du calibre. Le côté entrant frotte à chaque contrôle et perd de la matière, donc du diamètre. La réserve est ajoutée dans le sens opposé à cette usure, pour que le calibre reste juste plus longtemps. En dessous d'une tolérance de pièce d'environ 0,09 mm, elle devient négligeable et n'est plus appliquée.
Choisir dans le catalogue
Quatre décisions, dans cet ordre.
| Décision | Les options | Ce qui tranche |
|---|---|---|
| Progression | 0,001 mm ou 0,01 mm | Un pas de 1 µm ne se justifie que si votre tolérance descend sous 10 µm. Sinon, c'est un coffret plus cher pour une résolution inexploitable |

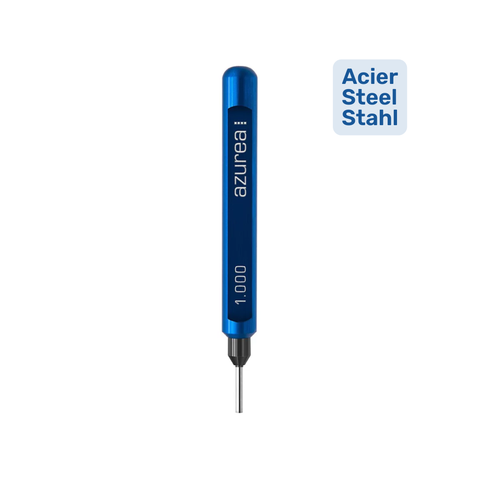

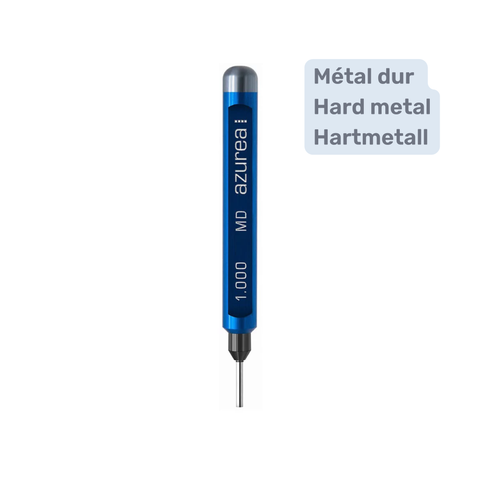

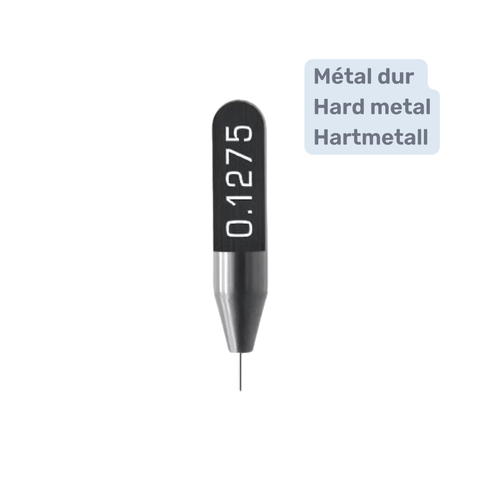

| Matière | Acier ou métal dur | Le métal dur pour un contrôle en série, où l'usure du côté entrant devient le facteur limitant. L'acier pour un usage occasionnel |
| Manche | Avec ou sans | Le manche isole la main de la jauge, donc limite la dilatation. Sans manche pour un montage en dispositif |

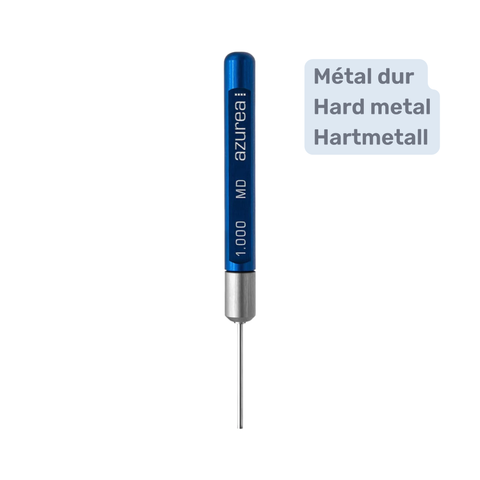

| Longueur de pige | 15 mm ou 32 mm | 32 mm pour atteindre le fond d'un alésage ou franchir une épaisseur. 15 mm quand l'accès est dégagé et qu'on veut de la rigidité |

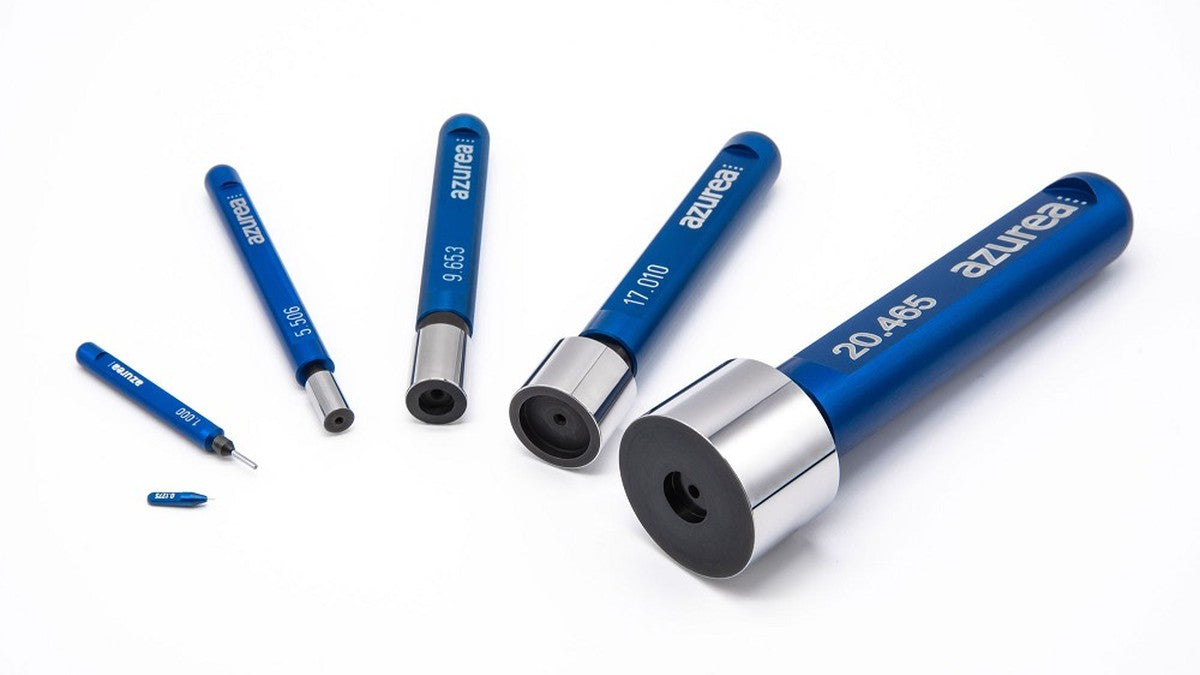

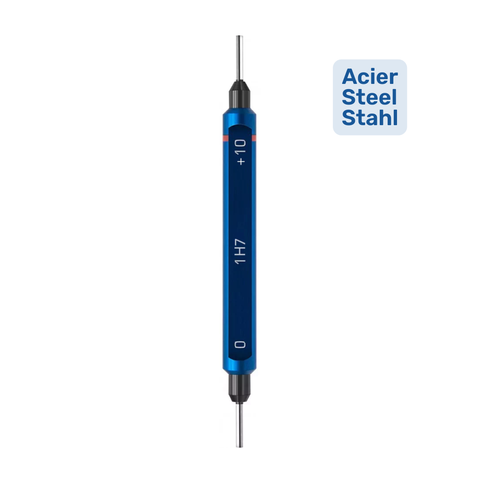

Deux familles cohabitent chez Azurea. Les jeux à progression régulière, où chaque jauge est un diamètre nominal, servent à mesurer et à trier finement. Les jauges tampons ISO sont directement tolérancées selon une classe du plan, donc prêtes à contrôler un H7 sans calcul. Les jauges bagues Cary couvrent le contrôle extérieur, en acier ou en métal dur.
Ce qui fausse un contrôle
La température, d'abord. Toutes les cotes normalisées valent à 20 °C. Un acier se dilate d'environ 11 µm par mètre et par degré, soit 0,11 µm sur un alésage de 10 mm pour un degré d'écart. Autant dire rien. Mais une jauge tenue à pleine main monte d'une dizaine de degrés, et ces 1,1 µm changent de statut selon la tolérance à contrôler.
La force, ensuite. Le côté entrant doit pénétrer sous son seul poids, sans que vous poussiez. Forcer transforme un contrôle par attribut en appréciation subjective, et fait passer des pièces hors tolérance.
L'usure, enfin. Un côté entrant s'amincit avec les passages et finit par accepter des alésages trop petits. Il n'existe aucun signe visible : seul un contrôle périodique du calibre lui-même le révèle. C'est la raison d'être de la réserve d'usure, et la raison pour laquelle un jeu de calibres a une date de péremption fonctionnelle même s'il paraît neuf.
En résumé
Un micromètre vous donne une cote et vous laisse juger. Un calibre à limites ne vous laisse rien juger, et c'est exactement ce qu'on lui demande sur une série. Les deux sont complémentaires : le micromètre pour comprendre une dérive, le calibre pour trier sans réfléchir.
Reste la règle qui résume tout le reste. Choisissez la jauge d'après la tolérance du plan, jamais d'après la cote nominale. C'est la tolérance qui décide de la progression, de la matière et du besoin d'une exécution ISO.
Valeurs de tolérance d'après ISO 286-1:2010, système de tolérances et d'ajustements. Principe du calibre entrant et n'entre pas d'après le principe de Taylor, repris par la série ISO 1938 sur les calibres à limites. Caractéristiques produits d'après les catalogues Azurea et Cary. Toutes les cotes normalisées se rapportent à une température de 20 °C.
