3-Backenfutter Grauguss – DIN 55027

CHF 1,331.00
CHF 1,331.00
exkl. MWST
Artikelnummer: 100-413

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

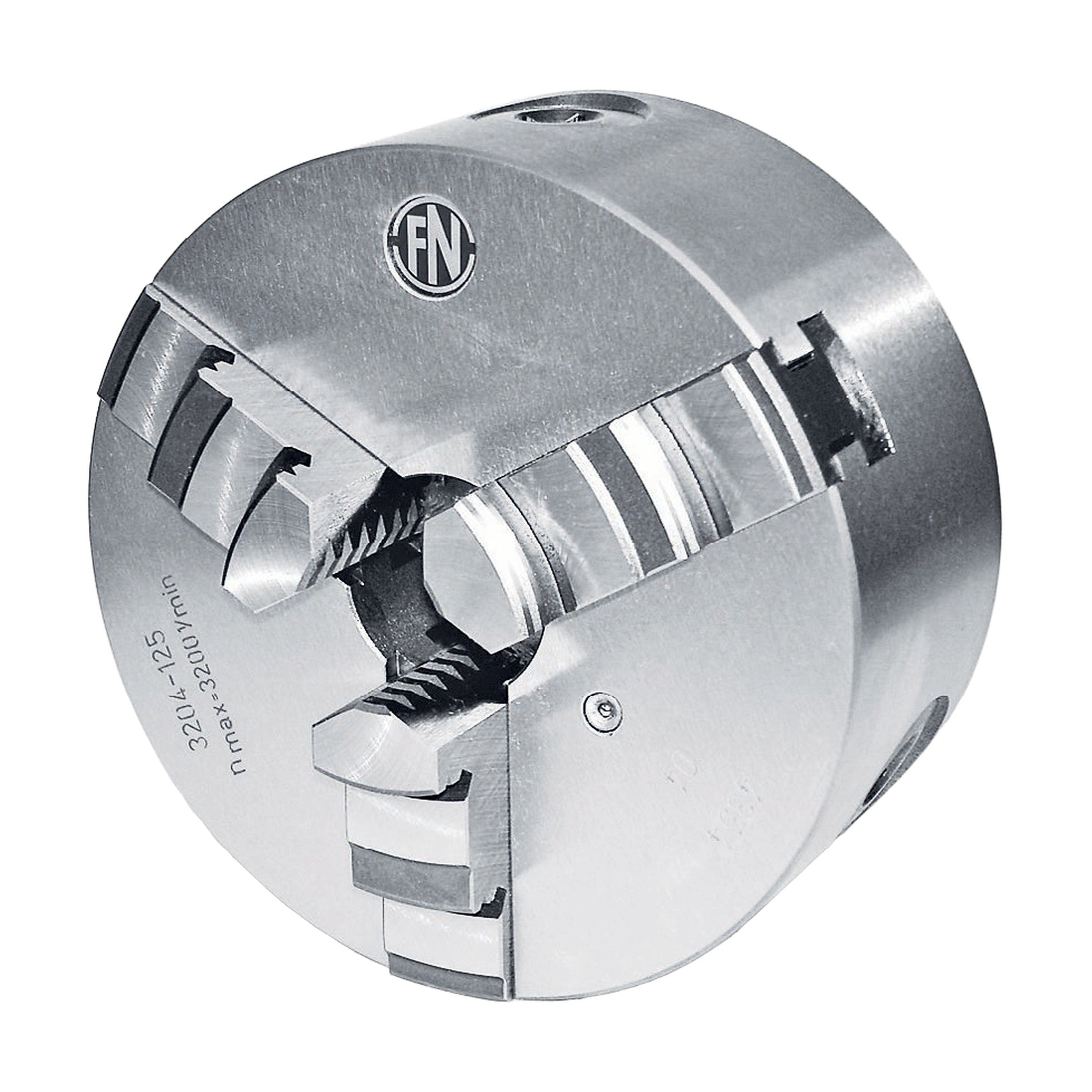

Präzisions-3-Backenfutter mit Planspirale, Körper aus Grauguss, mit Befestigung DIN 55027. Schnelle und zuverlässige zentrische Spannung, von ø 125 bis ø 630 mm.

Gut zu wissen: Wird direkt auf einen Spindelkopf DIN 55027 (Bajonett) montiert – kein Flansch erforderlich. Wählen Sie die Kegelgrösse Ihrer Spindel.

  • Befestigung: DIN 55027 / 55022, mit Abdrückschrauben und Bundmuttern
  • Körper: Grauguss, mit Zentralschmierung
  • Spannung: zentrisch und stufenlos über Planspirale und Kegelräder (Ritzel)
  • Langlebigkeit: Planspirale und Backen gehärtet, Flanken beidseitig geschliffen

Standardzubehör: 1 Satz Bohrbacken, 1 Satz Drehbacken, 1 Spannschlüssel, 1 Satz Befestigungsschrauben.

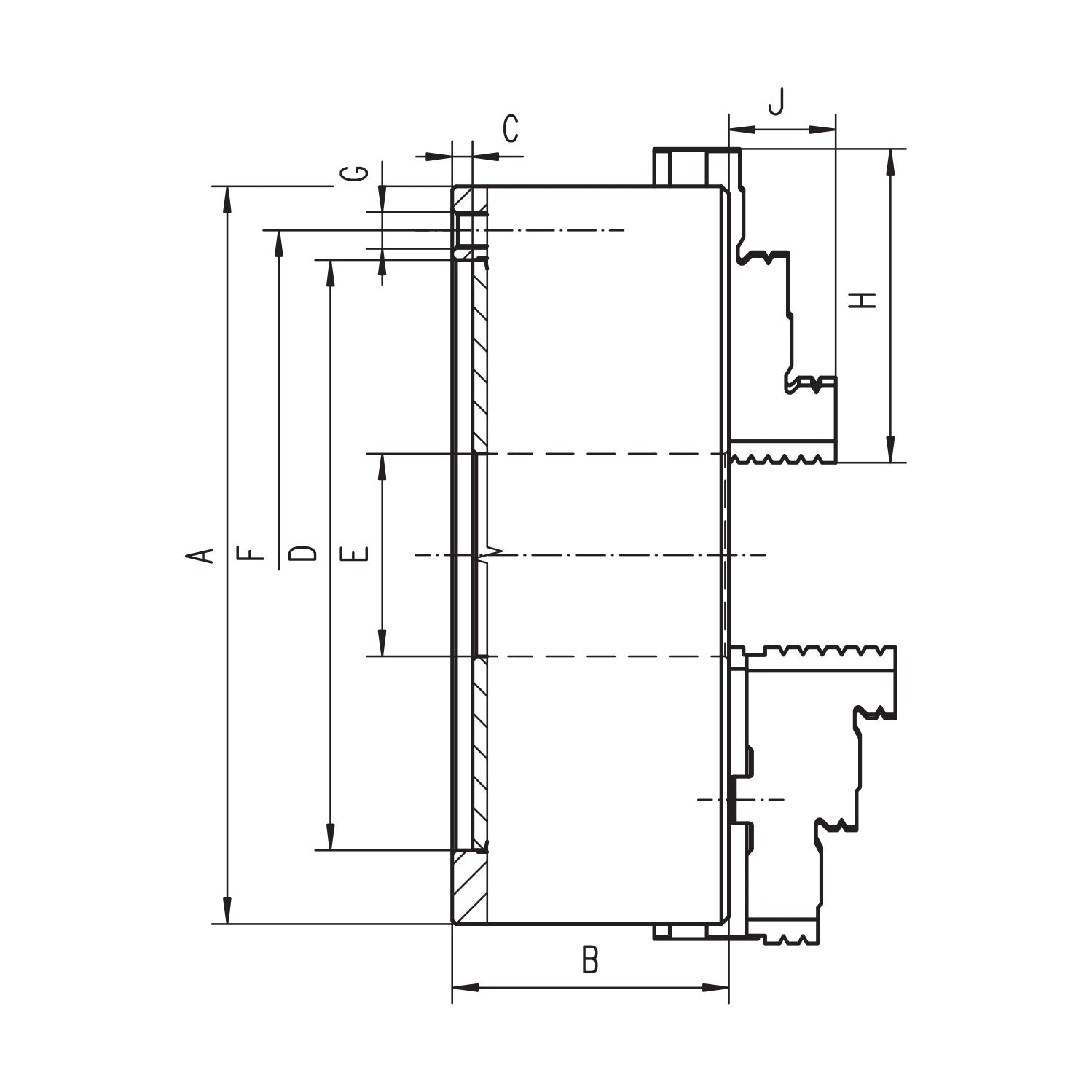

Futter ø Kegelgrösse Artikelnummer D F
ø 125 mm Kegel 3 100-413 53.97 mm 75 mm
ø 125 mm Kegel 4 100-414 63.525 mm 85 mm
ø 160 mm Kegel 4 100-514 63.525 mm 85 mm
ø 160 mm Kegel 5 100-515 82.575 mm 104.8 mm
ø 160 mm Kegel 6 100-516 106.39 mm 133.4 mm
ø 200 mm Kegel 3 100-613 53.97 mm 75 mm
ø 200 mm Kegel 4 100-614 63.525 mm 85 mm
ø 200 mm Kegel 5 100-615 82.575 mm 104.8 mm
ø 200 mm Kegel 6 100-616 106.39 mm 133.4 mm
ø 250 mm Kegel 6 100-716 106.39 mm 133.4 mm
ø 250 mm Kegel 8 100-718 139.735 mm 171.4 mm
ø 315 mm Kegel 6 100-816 106.39 mm 133.4 mm
ø 315 mm Kegel 8 100-818 139.735 mm 171.4 mm
ø 400 mm Kegel 6 100-916 106.39 mm 133.4 mm
ø 400 mm Kegel 8 100-918 139.735 mm 171.4 mm
ø 400 mm Kegel 11 100-911 196.885 mm 235 mm
ø 500 mm Kegel 8 100-058 139.735 mm 171.4 mm
ø 500 mm Kegel 11 100-051 196.885 mm 235 mm
ø 630 mm Kegel 8 100-138 139.735 mm 171.4 mm
ø 630 mm Kegel 11 100-131 196.885 mm 235 mm
ø 630 mm Kegel 15 100-135 285.795 mm 330.2 mm

Weitere Grössen auf Anfrage. Produziert von Niederhauser.
