4-Backen-Planscheibe Grauguss – DIN 55027

CHF 1,508.00
CHF 1,508.00
exkl. MWST
Artikelnummer: 106-615

Anbieter : Heidi | Shop

Marke : Niederhauser

Auf Bestellung – Lieferung in 10–15 Werktagen

Antwort innerhalb von 48 Arbeitsstunden

Produktinformationen

Beschreibung

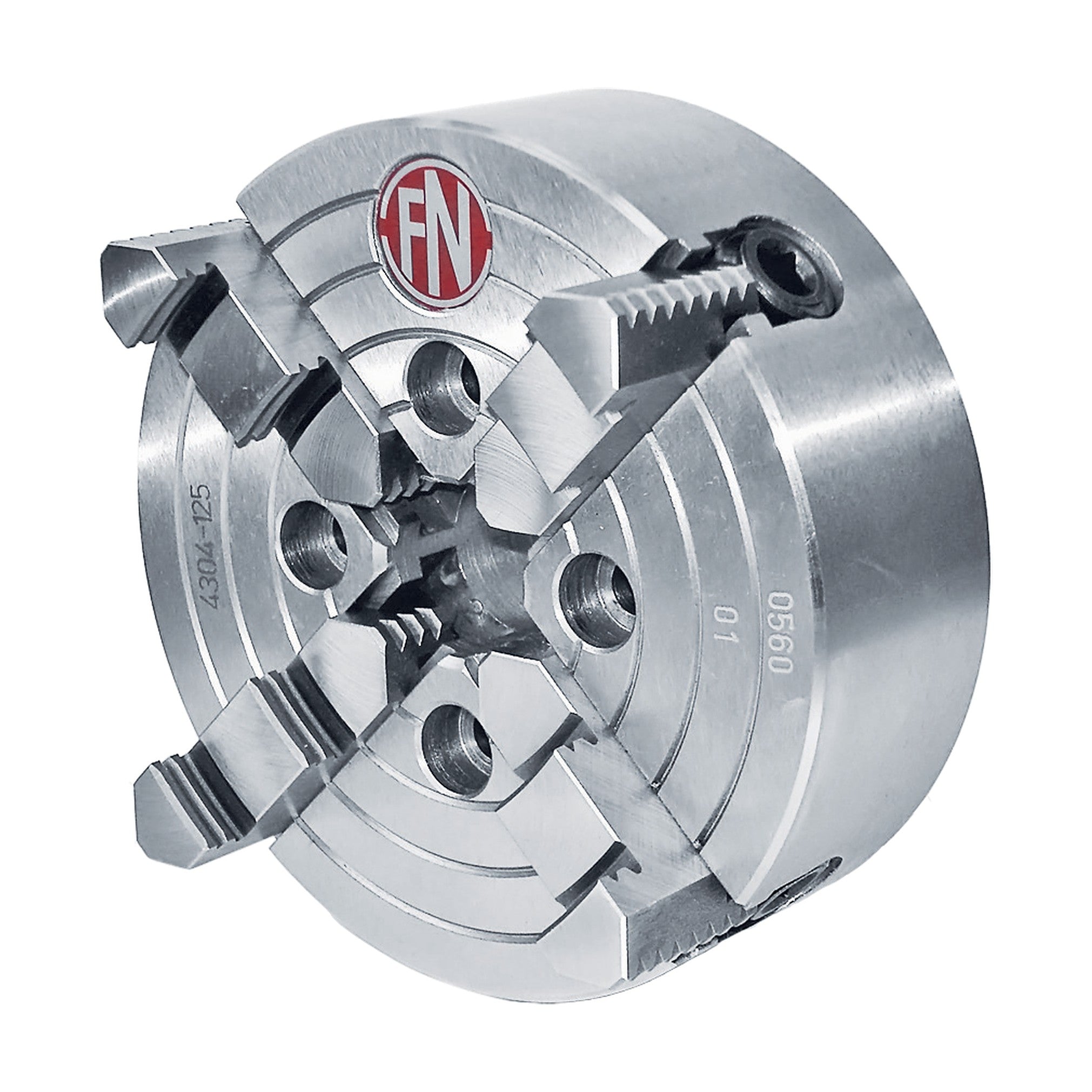

Planscheibe von Niederhauser mit 4 unabhängigen Backen zum Spannen nicht zylindrischer, exzentrischer oder unregelmässig geformter Werkstücke. Jede Backe wird einzeln eingestellt – für präzises Ausrichten.

Gut zu wissen: Wird direkt auf einen Spindelkopf DIN 55027 (Bajonett) montiert – kein Flansch erforderlich. Wählen Sie die Kegelgrösse Ihrer Spindel.

  • Befestigung: Kurzkegel DIN 55027 / 55022, Stiftschrauben und Bundmuttern
  • Körper: Grauguss
  • Backen: einteilig, wendbar und einzeln verstellbar
  • Passend für: Drehmaschinenspindeln mit Spindelkopf DIN 55027 (Bajonett)
  • Grössen: ø 200 bis 630 mm, Kegel 5 bis 11

Lieferumfang: harte Wendebacken, 1 Spannschlüssel, 1 Satz Befestigungsschrauben.

Scheibe øKegelgrösseDFArtikelnummer
ø 200 mmKegel 582.757 mm104.8 mm106-615
ø 200 mmKegel 6106.39 mm133.4 mm106-616
ø 250 mmKegel 582.757 mm104.8 mm106-715
ø 250 mmKegel 6106.39 mm133.4 mm106-716
ø 250 mmKegel 8139.735 mm171.4 mm106-718
ø 315 mmKegel 582.757 mm104.8 mm106-815
ø 315 mmKegel 6106.39 mm133.4 mm106-816
ø 315 mmKegel 8139.735 mm171.4 mm106-818
ø 400 mmKegel 6106.39 mm133.4 mm106-916
ø 400 mmKegel 8139.735 mm171.4 mm106-918
ø 400 mmKegel 11196.885 mm235 mm106-911
ø 500 mmKegel 11196.885 mm235 mm106-961
ø 630 mmKegel 8139.735 mm171.4 mm106-118

Weitere Grössen auf Anfrage. Produziert von Niederhauser.
