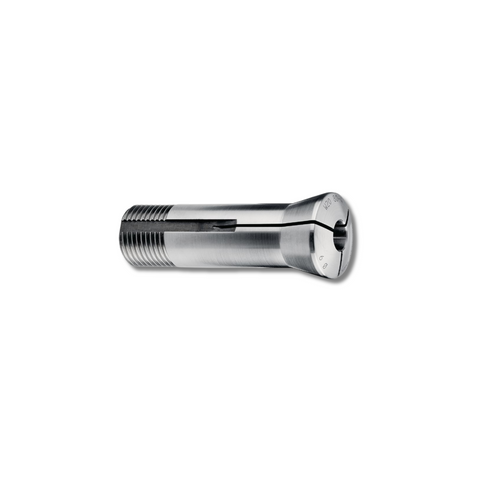

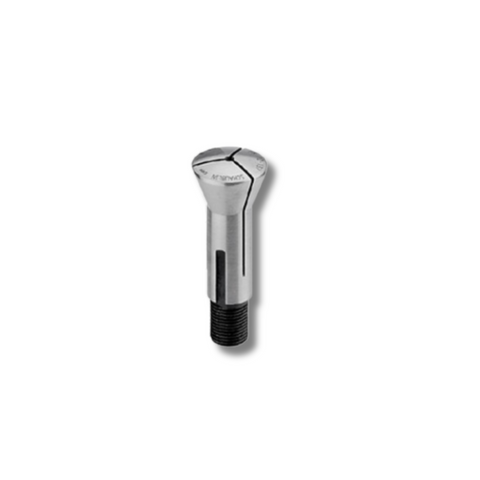

Le chiffre W20 d'une pince Schaublin ne correspond pas à sa capacité de serrage max. Une W20 serre jusqu'à 20 mm, mais une B32 s'arrête à 24 mm, pas à 32. Le nombre désigne le diamètre du corps, celui qui doit correspondre au logement de votre broche.
C'est l'origine de la moitié des commandes qui repartent. Schaublin fabrique des pinces depuis 1915 et la nomenclature est parfaitement logique, à condition de savoir ce que chaque partie de la référence désigne.
Lire une référence
Le numéro d'article se lit de la même manière, et c'est souvent lui qu'on a sous les yeux : gravé sur une pince usée, ou repris d'un ancien bon de commande sur lequel le type n'apparaît pas.
D'abord : la pièce ou l'outil ?
Avant le type, une question tranche le catalogue en deux. Les pinces A, F, W, B, L, P serrent la matière, c'est-à-dire la barre ou la pièce dans la broche. Les pinces EX, ESX, ET1 et D serrent un outil par sa queue, dans un porte-outil. Les deux familles ne se croisent jamais.
Pour le serrage matière, tout se ramène ensuite à trois façons d'actionner la pince.
Ce que change la taille : la force de serrage
Standard ou ultraprécision ?

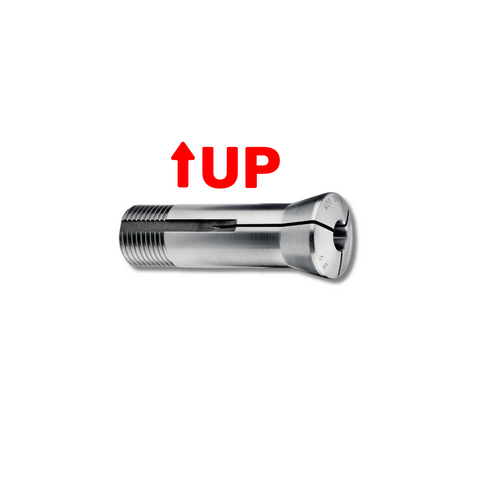

Schaublin livre chaque pince en deux degrés de précision. L'exécution standard est contrôlée par échantillonnage AQL 1.0 et suffit dans la plupart des cas. L'exécution UP est contrôlée à 100 % et divise le battement radial par deux, moyennant un supplément de prix.
La règle des 0,1 mm. Une pince tirée ne s'ouvre que très peu. Elle est faite pour serrer son diamètre nominal, et descendre de plus de 0,1 mm en dessous dégrade la concentricité. Pour un diamètre intermédiaire, prenez la pince à la cote, pas la taille au-dessus.
L'alésage : forme et finition
Une pince ne serre pas forcément du rond. Le carré et le six pans sont des alésages standards chez Schaublin, au même titre que le rond, et se commandent en catalogue. Tout autre profil se réalise sur demande, avec un fendage adapté au profil.
Attention à la cote que vous transmettez : sur un profil, c'est la mesure sur plat qui compte. Pour savoir quelle taille de pince peut le recevoir, il faut la convertir en diamètre sur pointe.
| Forme | Code | Cote à donner | Diamètre équivalent | Disponibilité |
|---|---|---|---|---|
| Rond | ø | diamètre | — | Standard |

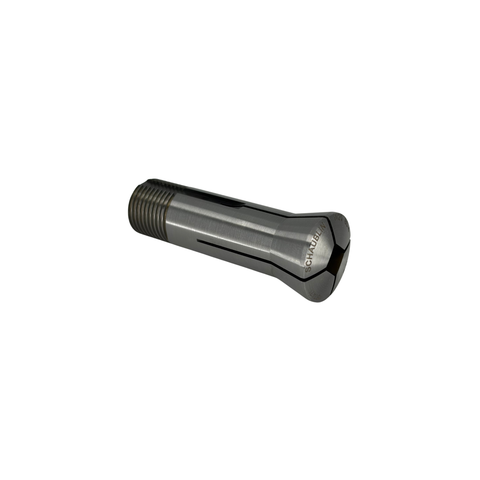

| Carré | C | sur plat C | D = C × 1,414 | Standard |
| Six pans | S | sur plat S | D = S × 1,155 | Standard |
| Profil spécial | croquis | selon plan | à calculer | Sur demande, fendage adapté |
Un six pans de 10 mm sur plat demande donc une pince capable d'un alésage de 11,55 mm ; un carré de 10 mm, une pince de 14,14 mm. C'est ce qui fait qu'un profil consomme une taille de pince au-dessus de ce que la cote nominale laisse croire.
Le profil se paie en concentricité. Un alésage profilé standard tolère 0,060 mm de battement radial, contre 0,020 pour un rond de même dimension, et 0,040 même en qualité UP. Si la concentricité est critique, reprenez la pièce sur un alésage rond.
Reste la finition de l'alésage, qui décide de la tenue. Schaublin quantifie l'écart par le coefficient de frottement entre la pince et la pièce.
| Finition | Disponible à partir de | Coefficient de frottement | Compromis |
|---|---|---|---|
| Lisse | toutes dimensions | 0,05 à 0,30 | Ne marque pas la pièce |
| Rainuré | ø 9 mm en rond · 14 mm en profilé | 0,20 à 0,40 | Tient nettement mieux, marque un peu |
| Strié | ø 14 mm | 0,30 à 0,60 | Tient le mieux, marque le plus |
Passer de lisse à strié peut multiplier le frottement par six, donc le couple transmissible avant patinage. Sur les pinces poussées F, les alésages ronds sont d'ailleurs lisses jusqu'à ø 8,99 mm et rainurés d'office à partir de 9 mm.
Serrage d'outil : EX, ESX ou D
| Type | Norme | Plage de serrage | Usage |
|---|---|---|---|

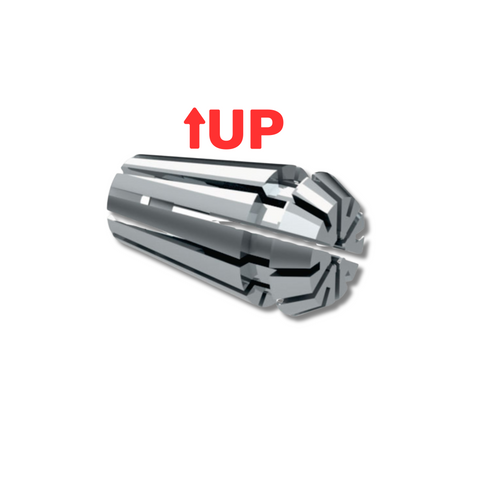

| EX | DIN 6499-A | diamètre nominal seul (ISO h12) | Concentricité ultraprécise |

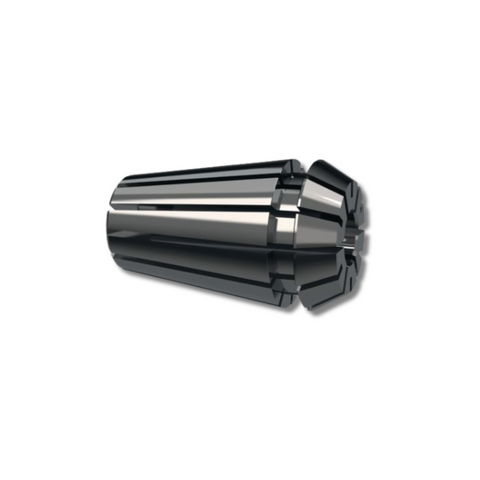

| ESX | DIN 6499-B | 0,5 à 1 mm vers le bas | Standard, un outil par plage |
| ET1 | — | dimensions normalisées | Taraudage, compensation axiale intégrée |
| D | norme Schaublin | diamètre nominal, qualité UP | Usinage grande vitesse et ultraprécision |
Toutes disposent d'un système d'extraction qui décolle la pince de son logement au desserrage de l'écrou. Le type D est la réponse de Schaublin à l'UGV : cône plus faible et filet d'écrou plus fin, ce qui augmente la force de serrage et la maintient à haut régime. C'est un système plus stable et plus sûr que l'ESX ou l'EX en rotation rapide.
Au-delà de la pince ronde

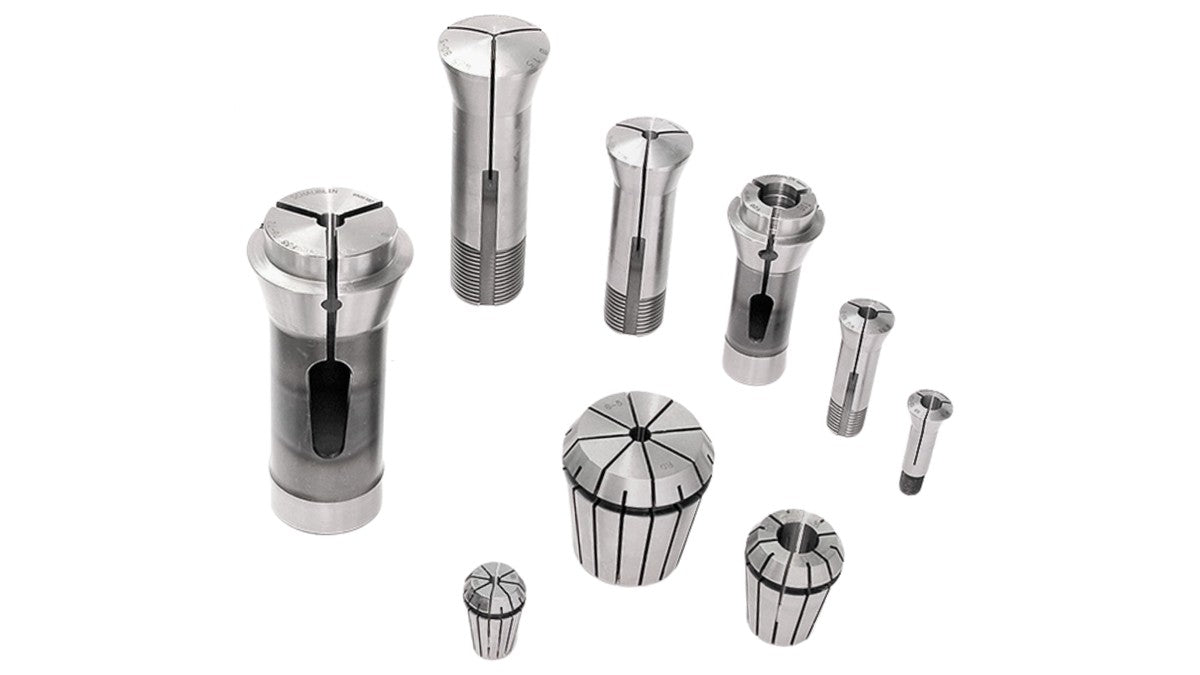

Le même corps de pince sert de base à toute une famille d'outillages, ce qui évite d'immobiliser une broche pour un cas particulier. Les pinces entonnoirs ébauchées se reprennent à la cote pour serrer un épaulement extérieur, les pinces échelles font la même chose de l'intérieur, les tasseaux expansibles tiennent une pièce par son alésage, et les pinces de taraudage apportent la compensation axiale. Toutes reprennent les corps F, W ou B.
Découvrez tout le catalogue Schaublin
Pinces de serrage matière et d'outillage, entonnoirs, échelles, tasseaux expansibles, écrous, butées de profondeur et porte-outils HSK : la gamme complète est en ligne, avec les diamètres et les qualités standard et UP disponibles pour chacune.
Données techniques d'après le catalogue Schaublin 476-4800, édition 06/2022 (Schaublin SA, Delémont). Vérifiez le type et le diamètre du corps sur votre broche avant commande.
