« J'ai un Schaublin 102, je prends quelle série ? » C'est la question qu'on nous pose le plus souvent. La réponse tient en trois mesures relevées sur le tour, et elle n'est pas celle que la plupart des gens supposent.
Deux pièces, un principe

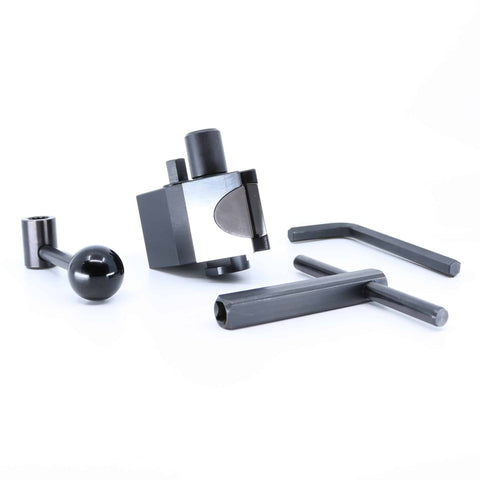

L'ensemble élément de serrage se fixe une fois pour toutes sur le chariot. Le porte-outil s'y encastre par une queue d'aronde et se bloque au levier. Il y a un ensemble de serrage par série, et autant de porte-outils que d'opérations.
L'intérêt n'est pas uniquement la vitesse du changement d'outils, mais également sa répétabilité. Un porte-outil réglé une fois retrouve sa position au micron près en revenant sur l'ensemble. Vous réglez le dressage, vous passez au tronçonnage, vous remettez le dressage : la cote est là.
Trouvez votre série sur cet axe
La mesure qui décide, c'est la hauteur de pointe, la distance entre la face d'appui du chariot et l'axe de broche. Relevez-la sur votre tour et lisez verticalement.
Si votre tour figure ci-dessous, vous avez la réponse sans rien mesurer.
| Série | Tours compatibles |
|---|---|
| 00 | Bergeon 50, Lorch, Boley, Levin, Star, Horia, Blösch, Favorite |
| 0 | Schaublin 70, Vector, Star, Favorite |
| 1 | Schaublin 102, 225, 302 · Myford, Emco, Simonet, ROMI C-420, Haas, Colchester, Hardinge, Gildemeister · version 111S-U pour les tours Unitor |
| 2 | Schaublin 125 et 150 · versions dédiées 211S SV125 et SV150 · Romi, Kern, Haas, Hardinge (semelle d'adaptation) |
| 3 | ROMI C-420 et C-520 · Kern, Haas, Colchester, Gildemeister (semelle d'adaptation) |
L'écart de puissance est également un marqueur
Un ensemble de serrage sous-dimensionné ne casse pas, il vibre et il marque. C'est pour cela que la puissance est directement liée à la hauteur de pointe quand les deux se chevauchent : entre une série 1 qui rentre juste et une série 2 confortable sur un tour de 4,5 kW, prenez la série 2.
La compatibilité ne marche que dans un sens
Trois conséquences. Un porte-outil de série 1 se monte sur un ensemble de série 2, l'inverse est impossible. Les séries 00 et 0 n'échangent rien, ni entre elles, ni avec la suite.
L'ordre de vérification. D'abord l'ensemble de serrage que vous possédez, ensuite les séries de porte-outils qu'il accepte, et seulement après le type d'ouverture. Faire l'inverse, c'est choisir un outil puis découvrir qu'il ne se monte pas.
Décoder une référence en trois secondes
Les suffixes précisent la variante : B pour une ouverture en V, C pour une ouverture agrandie, D · L · U · Y pour les géométries décalées, allongées, dégagées ou orientées, S sur un ensemble de serrage livré avec tirant.
Exceptions à connaître. Les porte-barres des séries 2 et 3 s'appellent 244 et 345, pas 233 et 333. Les porte-outils à fileter portent le suffixe 90 (190, 390). Et les porte-lames 259-x et 21xx sont des adaptateurs indépendants des séries : c'est la taille de la lame qui commande.
Tronçonner : quelle lame, quel porte-lame

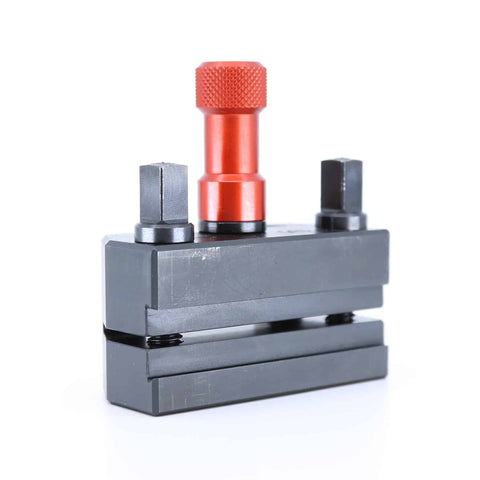

Deux chemins pour monter une lame Supercoup. Le porte-lame dédié, soit 35, 135, 235 ou 335, se monte comme n'importe quel porte-outil. Ou bien un adaptateur 259-x se fixe sur un porte-outil droit que vous possédez déjà.

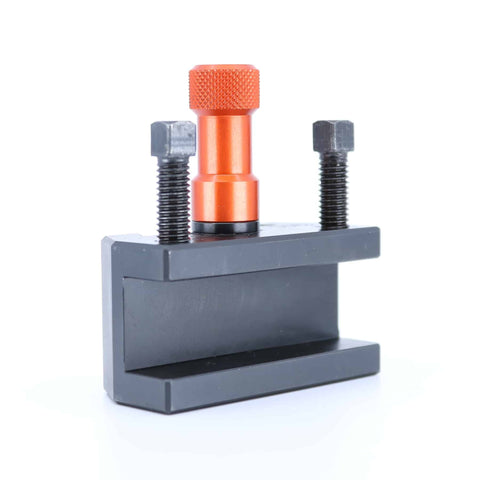

| Lame | Porte-lame dédié | Adaptateurs |
|---|---|---|
| Supercoup 2010 | Tripan 35 (série 0) | 259-0 · 2110 |
| Supercoup 2012 | Tripan 135 (série 1) | 259-1 · 2112, aussi sur 131, 131B, 131C |
| Supercoup 2016 | Tripan 235 (série 2) | 2116 |
| Supercoup 2018 | — | 259-2 · 259-2A · 2118 |
| Supercoup 2020 | — | 2120 |
| Supercoup 2025 | Tripan 335 (série 3) | 259-3 · 259-4 · 259-5 · 2125, aussi sur 231, 231B |
Un détail qui casse plus de lames que n'importe quel réglage : la lame doit être serrée dans la zone prévue du porte-lame, pas au plus court. Voir les lames Supercoup
Le porte-barre, la pièce à ne pas oublier

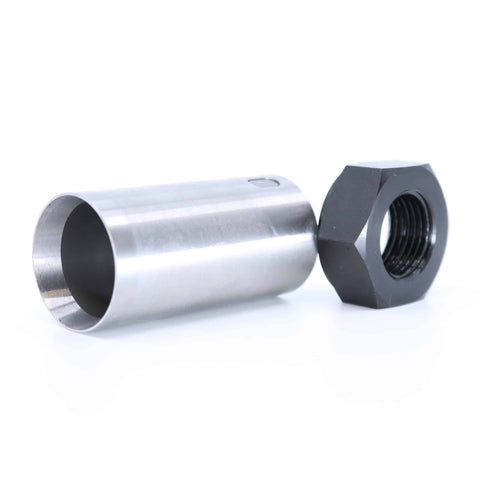

Le 133 de la série 1 est un porte-barre de ø27 mm. Son ouverture reçoit une série de douilles qui le transforment en broche de contre-opération : cône Morse 1 ou 2 (133-1, 133-2), pince Schaublin B8 (133B), pince Schaublin W20 (133W), ou barre ø20 mm pour l'alésage (133-20).
Concrètement : vous reprenez une pièce sur une pince de précision, vous percez dans l'axe, vous alésez sans rien démonter et en gardant la répétabilité du système. La série 0 offre la même logique avec le 33, la série 2 avec le 244, la série 3 avec le 345.
Kit ou pièce à pièce ?
Les kits ne sont pas une remise déguisée : ils contiennent volontairement plusieurs exemplaires du même porte-outil, parce que c'est de là que vient la valeur du système. Un porte-outil par opération, réglé une fois.

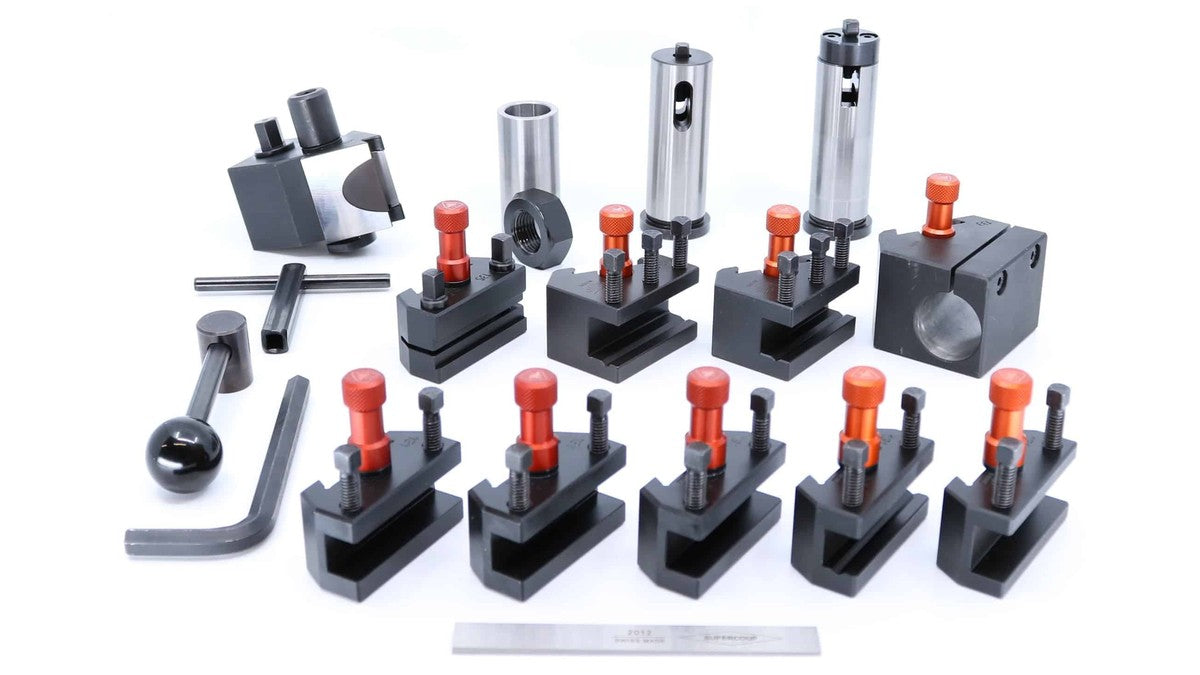

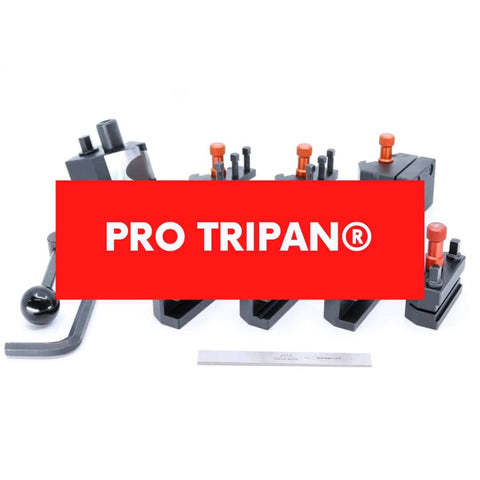

La progression est lisible. Les kits START couvrent tournage et tronçonnage. Les PRO ajoutent le porte-barre. Les MASTER ajoutent les douilles donc les cônes Morse et les pinces Schaublin. On monte d'un cran quand on a besoin de la fonction suivante, pas d'un outil de plus.
Un doute sur votre configuration ?
Envoyez-nous la marque et le modèle de votre tour, la hauteur de pointe et la hauteur de vos burins. Nous répondons avec la série et les références qui correspondent.
