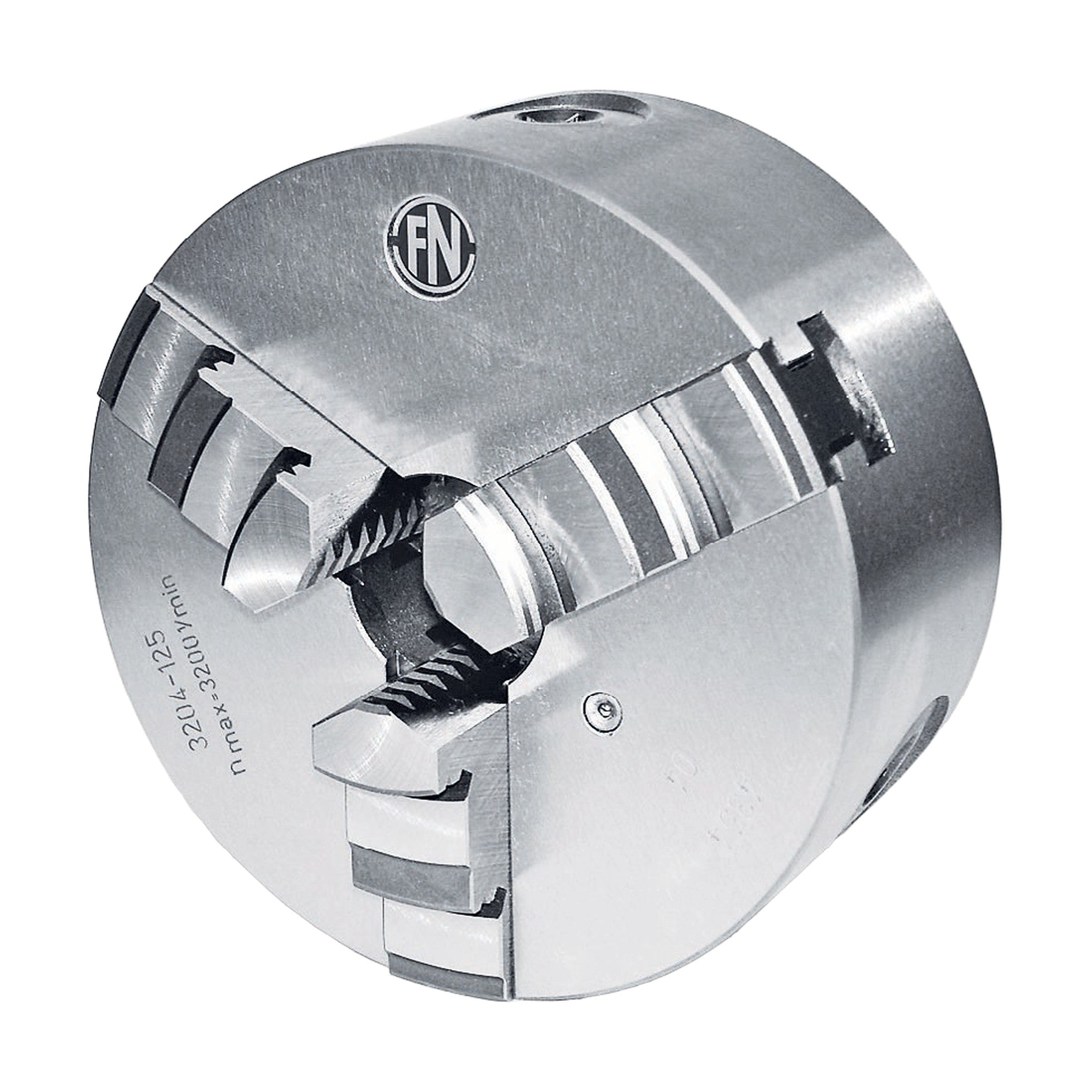

Mandrin 3 mors fonte – DIN 6350 – Niederhauser

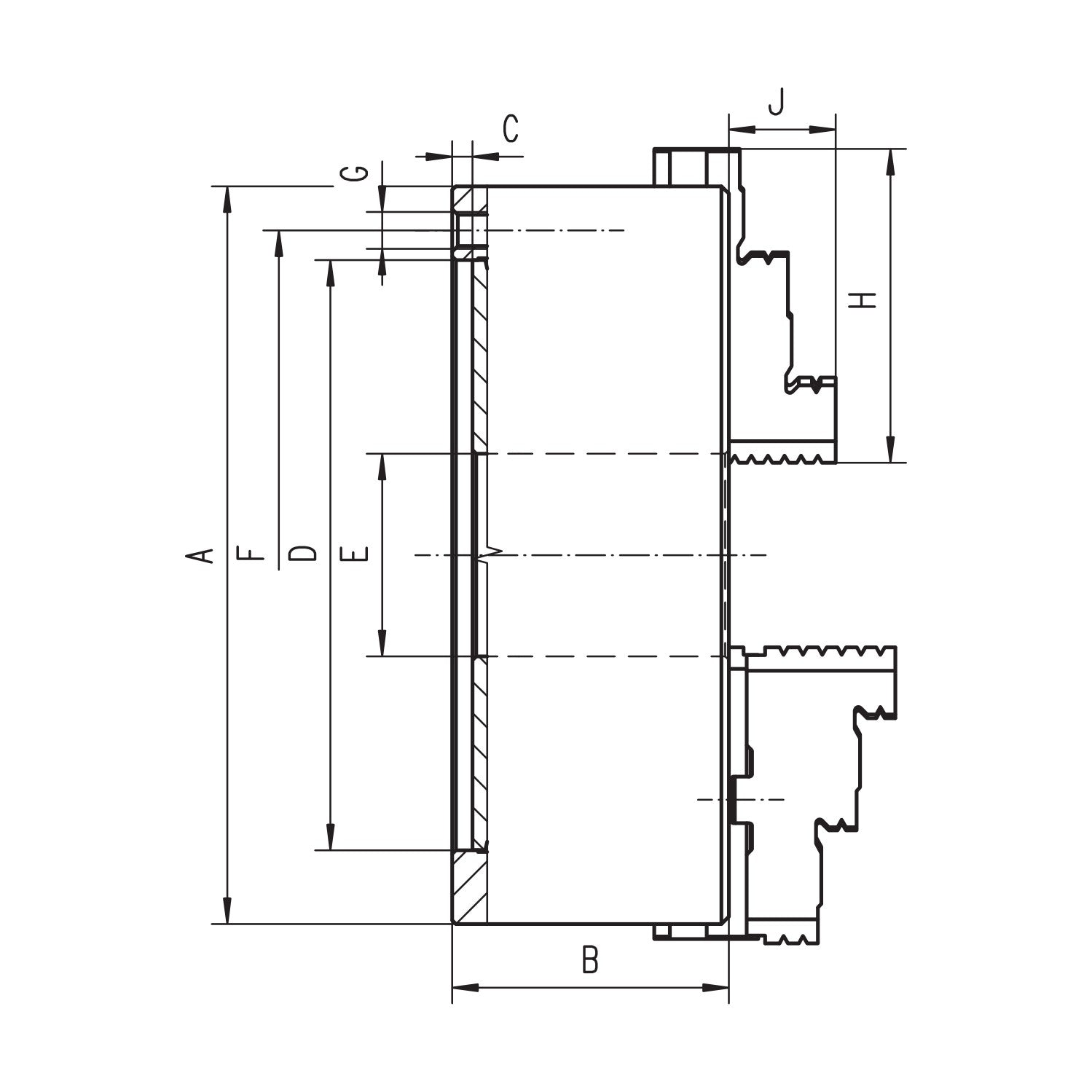

Mandrin 3 mors fonte – DIN 6350 – Niederhauser – schéma coté
Mandrin 3 mors fonte – DIN 6350 – Niederhauser
Mandrin 3 mors fonte – DIN 6350 – Niederhauser – schéma coté

Mandrin 3 mors fonte – DIN 6350

CHF 480.00
CHF 480.00
hors TVA
SKU: 100-100

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin de précision à 3 mors à spirale plane, corps en fonte, avec fixation DIN 6350. Serrage concentrique rapide et fiable, du ø 80 au ø 800 mm.

À savoir : La fixation DIN 6350 se monte sur le tour au moyen d'une flasque, vendue séparément et choisie selon le nez de broche : DIN 55026 ASA, DIN 55027, DIN 55029 Camlock ou flasque filetée (W, F, Cintra, Myford). Pour une fixation directe sans flasque, voir nos mandrins DIN 55026, 55027, 55029 ou à filetage W.

  • Fixation : système cylindrique centré DIN 6350
  • Corps : fonte, lubrification centrale
  • Serrage : centrage automatique par spirale plane et pignons coniques
  • Durabilité : spirale et mors trempés, flancs rectifiés des deux côtés
  • Exécution : standard ou avec trous pour fixation par l'avant (ø 125 à 315 mm)

Livré avec : 1 jeu de mors de perçage, 1 jeu de mors de tournage, 1 clé de serrage, 1 jeu de vis de fixation.

Mandrin ø Exécution Code article D (H7) F P (trous de fixation) Poids Vitesse max.
ø 80 mm Standard 100-100 56 mm 67 mm – 1.6 kg 5000 tr/min
ø 100 mm Standard 100-200 70 mm 83 mm – 2.8 kg 4500 tr/min
ø 110 mm Standard 100-300 80 mm 95 mm – 3.4 kg 4500 tr/min
ø 125 mm Standard 100-400 95 mm 108 mm – 4.8 kg 4000 tr/min
ø 125 mm Avec trous 100-440 – 108 mm 3 x pour M8 – –
ø 160 mm Standard 100-500 125 mm 140 mm – 8.5 kg 3600 tr/min
ø 160 mm Avec trous 100-540 – 140 mm 3 x pour M10 – –
ø 200 mm Standard 100-600 160 mm 176 mm – 16 kg 3000 tr/min
ø 200 mm Avec trous 100-640 – 176 mm 3 x pour M10 – –
ø 250 mm Standard 100-700 200 mm 224 mm – 26 kg 2500 tr/min
ø 250 mm Avec trous 100-740 – 224 mm 3 x pour M12 – –
ø 315 mm Standard 100-800 260 mm 286 mm – 43 kg 2000 tr/min
ø 315 mm Avec trous 100-840 – 286 mm 3 x pour M16 – –
ø 400 mm Standard 100-900 330 mm 362 mm – 80 kg 1600 tr/min
ø 500 mm Standard 100-050 420 mm 458 mm – 125 kg 1000 tr/min
ø 630 mm Standard 100-030 545 mm 586 mm – 220 kg 800 tr/min
ø 800 mm Standard 100-040 450 mm 368.3 mm – 382 kg 600 tr/min

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 1 : mandrins de tour manuels (catalogue FR)
Documentation
Télécharger la documentation (PDF)
Expédition, douane et retours

D'où part votre commande. Tous nos envois partent de Suisse, depuis notre entrepôt de Val Terbi. Les commandes internationales sont regroupées chez nous, puis expédiées en un seul colis.

Transporteur. UPS dans le monde entier, La Poste Suisse pour les livraisons en Suisse. Un numéro de suivi vous est communiqué dès l'expédition.

Délai. Le délai d'expédition propre à cet article est indiqué plus haut sur cette page. Le délai d'acheminement s'y ajoute et dépend de la destination.

Douane et taxes à l'importation. Nos prix s'entendent hors TVA. Pour les livraisons hors de Suisse, les droits de douane et les taxes à l'importation ne sont pas inclus : ils sont perçus par le transporteur à la livraison et restent à la charge du destinataire.

Retours. Droit de retour sous 30 jours. Les modalités figurent dans notre politique de remboursement.

Une pièce hors gabarit ou une expédition particulière ? Demandez-nous un devis, nous répondons sous 48 heures ouvrables.
