Mandrin 4 mors fonte – DIN 55027

CHF 1,421.00
CHF 1,421.00
hors TVA
SKU: 102-514

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

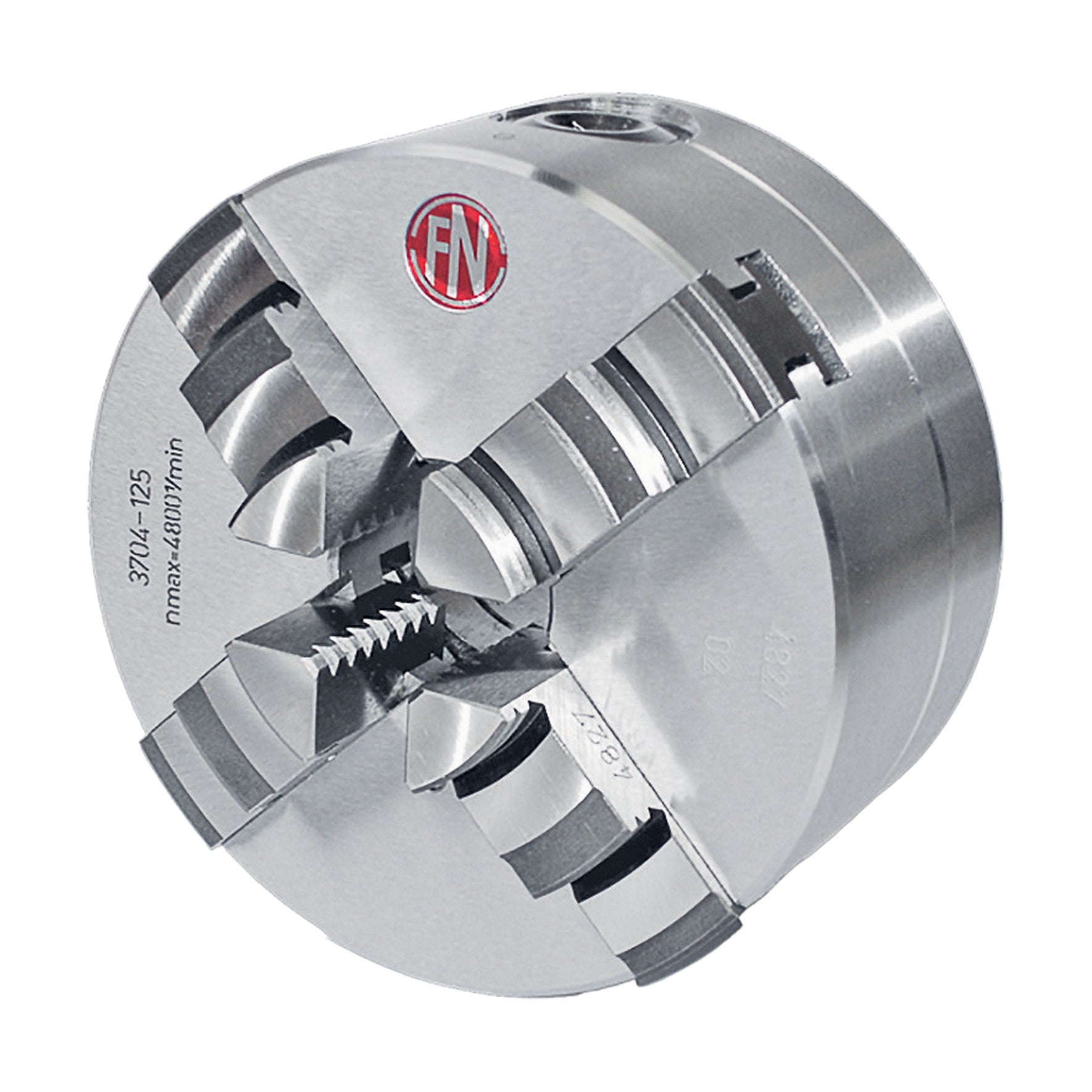

Mandrin de précision à 4 mors à spirale plane, corps en fonte, avec fixation DIN 55027. Serrage concentrique rapide et fiable, du ø 125 au ø 500 mm.

À savoir : Se monte directement sur un nez de broche DIN 55027 (baïonnette) : aucune flasque n'est nécessaire. Choisissez la taille de cône de votre broche.

  • Fixation : DIN 55027 / 55022, vis d'écartement et écrous à embase
  • Corps : fonte, lubrification centrale
  • Serrage : centrage automatique par spirale plane et pignons coniques
  • Durabilité : spirale et mors trempés, flancs rectifiés des deux côtés
  • Montage : avec bride intermédiaire comprise ; fixation usinée directement dans le corps sur demande, délai plus long

Livré avec : 1 jeu de mors de perçage, 1 jeu de mors de tournage, 1 clé de serrage, 1 jeu de vis de fixation.

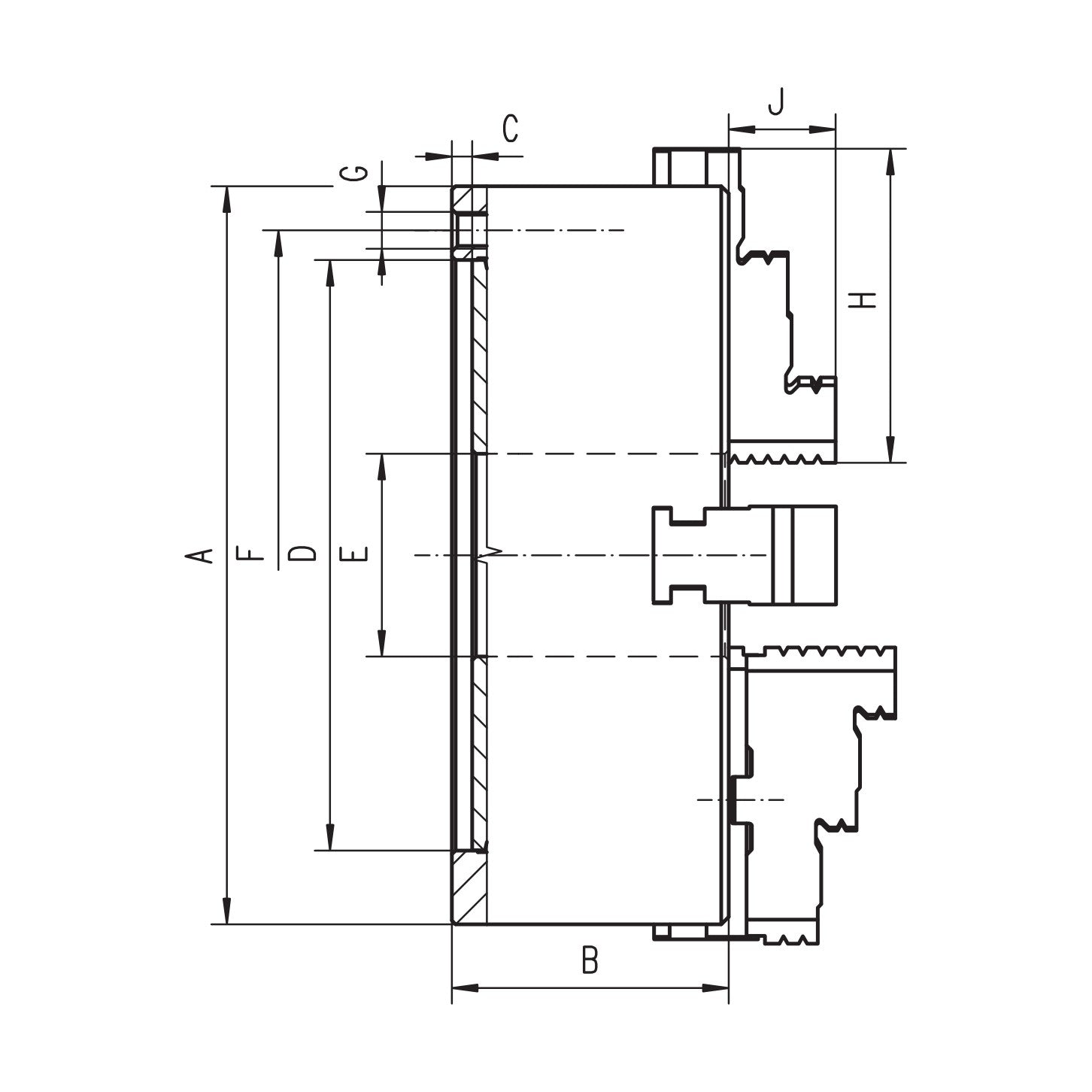

Mandrin ø Taille de cône Code article D F
ø 125 mm Cône 3 102-413 53.97 mm 75 mm
ø 125 mm Cône 4 102-414 63.525 mm 85 mm
ø 160 mm Cône 3 102-513 53.97 mm 75 mm
ø 160 mm Cône 4 102-514 63.525 mm 85 mm
ø 160 mm Cône 5 102-515 82.575 mm 104.8 mm
ø 160 mm Cône 6 102-516 106.39 mm 133.4 mm
ø 200 mm Cône 3 102-613 53.97 mm 75 mm
ø 200 mm Cône 4 102-614 63.525 mm 85 mm
ø 200 mm Cône 5 102-615 82.575 mm 104.8 mm
ø 200 mm Cône 6 102-616 106.39 mm 133.4 mm
ø 250 mm Cône 5 102-715 82.575 mm 104.8 mm
ø 250 mm Cône 6 102-716 106.39 mm 133.4 mm
ø 250 mm Cône 8 102-718 139.735 mm 171.4 mm
ø 315 mm Cône 6 102-816 106.39 mm 133.4 mm
ø 315 mm Cône 8 102-818 139.735 mm 171.4 mm
ø 400 mm Cône 6 102-916 106.39 mm 133.4 mm
ø 400 mm Cône 8 102-918 139.735 mm 171.4 mm
ø 400 mm Cône 11 102-911 196.885 mm 235 mm
ø 500 mm Cône 8 102-158 139.735 mm 171.4 mm
ø 500 mm Cône 11 102-151 196.885 mm 235 mm

Autres tailles sur demande. Produit par Niederhauser.
