Mandrin pneumatique Ottet FNO

CHF 4,620.00
CHF 4,620.00
hors TVA
SKU: 114-300

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin à pince pneumatique pour pinces Ottet, avec piston de serrage intégré. Il se monte sur machines avec ou sans vérin de traction : un simple passage tournant d'air suffit.

  • Modèles : FNO-PH avec limitation de course ; FNO-P à cylindre incorporé
  • Pinces compatibles : pinces de serrage Ottet, pour serrage extérieur et intérieur
  • Fonctionnement : piston interne à air comprimé via passage tournant sur la broche ; pas de rinçage par le centre
  • Limitation de course : FNO-PH : réglage mécanique accessible de l'extérieur ; parois jusqu'à 0,25 mm sans déformation
  • Fixation : FNO-PH : D 70 H6, vis M5 ; FNO-P : D 95 H6, 3 × M8

Livré avec : mandrin sans pince, vis de fixation, pièces de pression pour serrage extérieur et intérieur (pinces de hauteur 50 ou 55 mm uniquement).

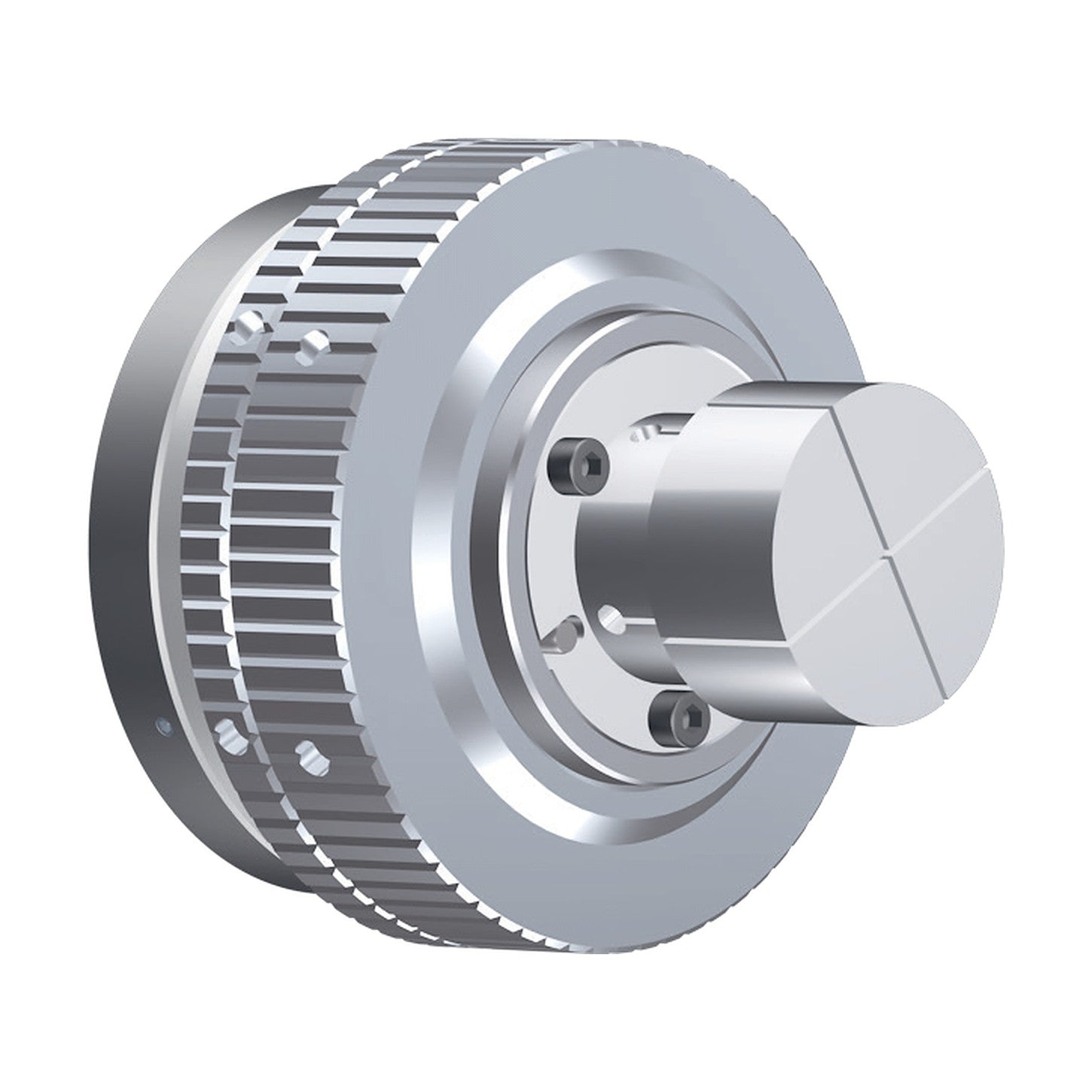

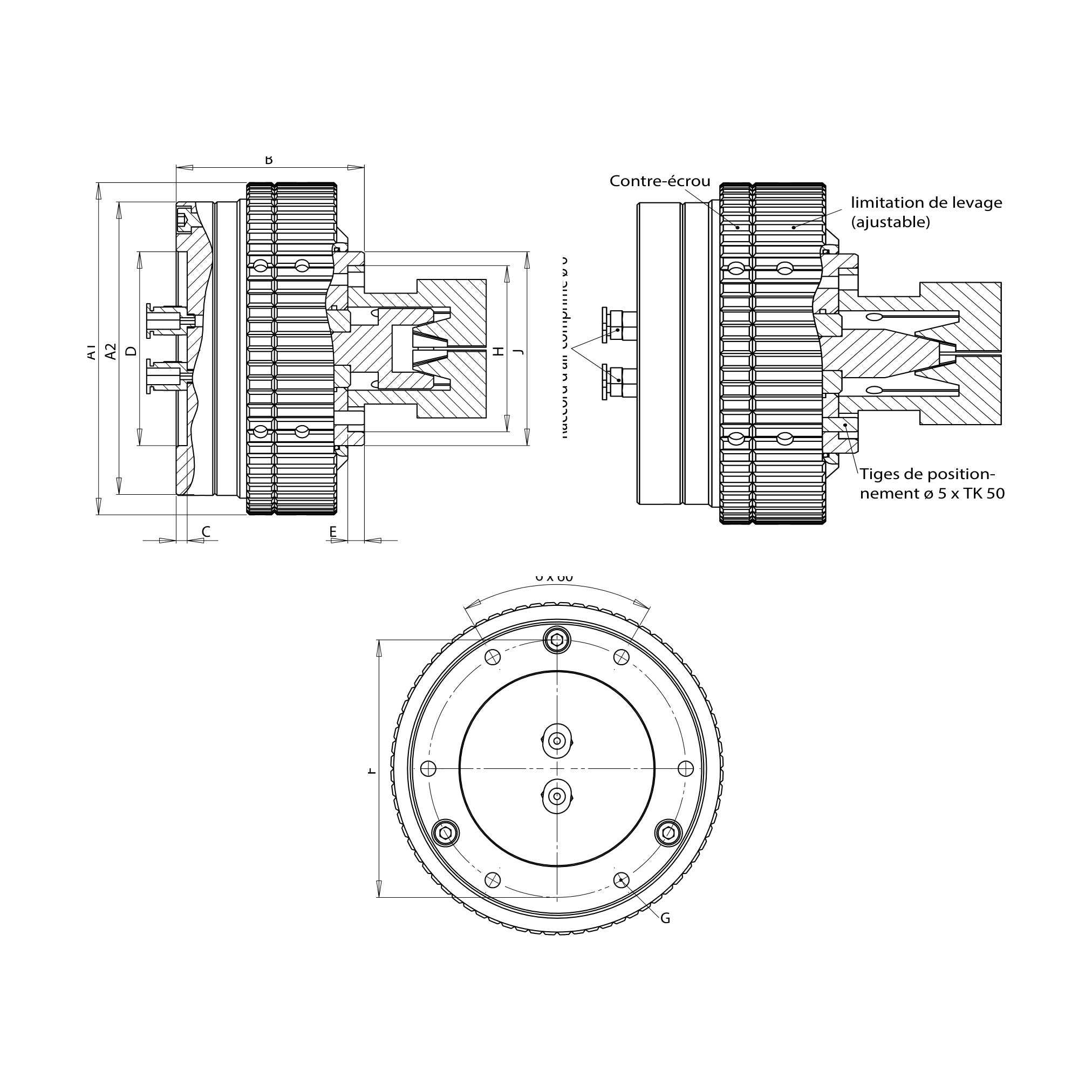

FNO-PH – avec limitation de course (raccord d'air ø 6)

Code article Type A1 A2 B C D E F G H J
114-300 FNO-PH 120 mm 106 mm 68 mm 4 mm 70 H6 6 mm 93 mm M5 60 mm 70 mm

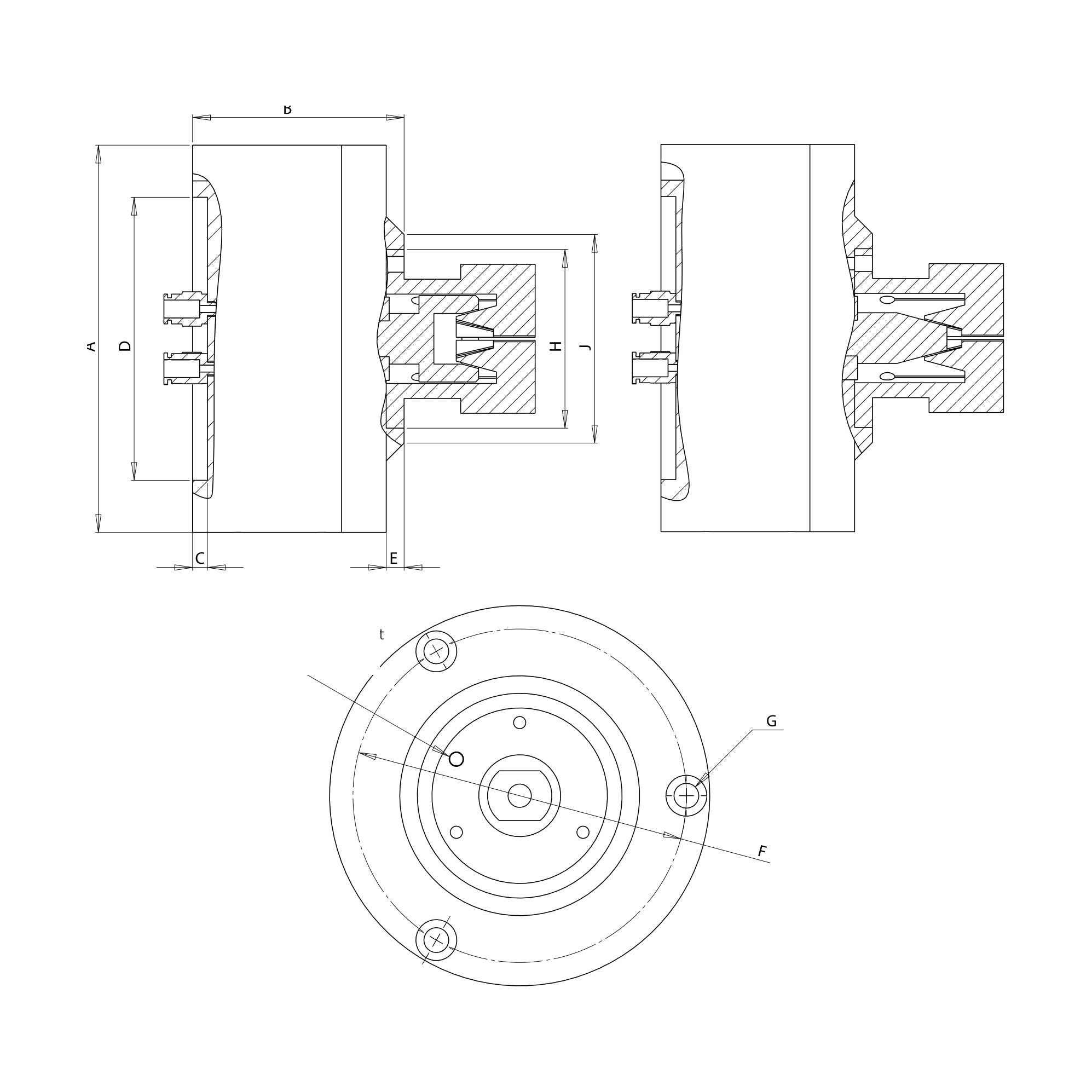

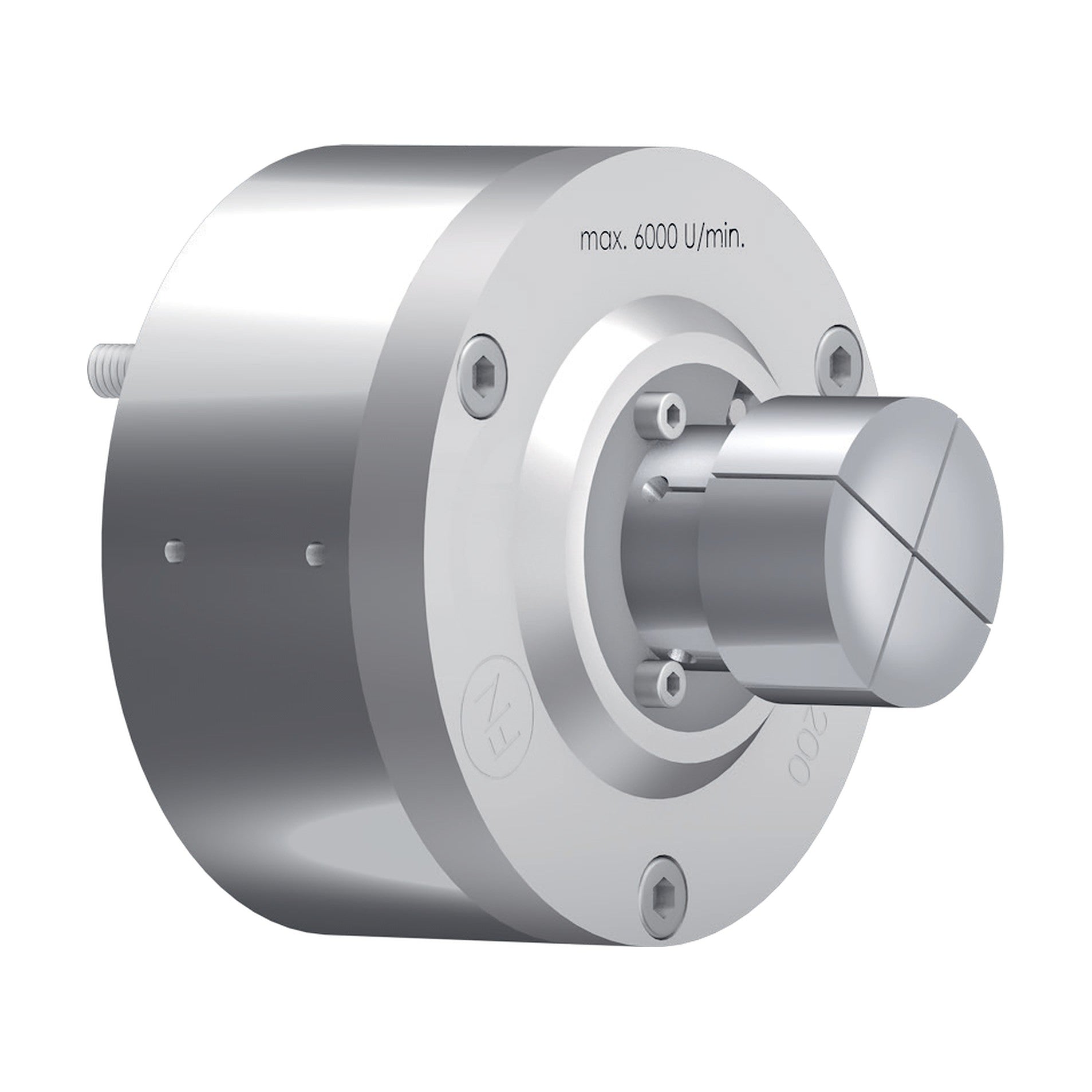

FNO-P – cylindre incorporé (positionnement par tige ø 5 × TK 50)

Code article Type A B C D E F G H J
114-200 FNO-P 130 mm 71 mm 5 mm 95 H6 6 mm 114 mm 3 × M8 60 mm 70 mm

Exécution manuelle sur demande.

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 6 (catalogue FR)
Documentation
Télécharger la documentation (PDF)
