Mandrin porte-pinces FNF-K – ASA A2

CHF 2,944.00
CHF 2,944.00
hors TVA
SKU: 112-492

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin porte-pinces automatique compact pour pinces poussées DIN 6343. Conçu pour l'usinage de barres à haute vitesse sur tours avec embarreur.

  • Fixation : cône court ASA A2 (DIN 55026), cône 4, 5, 6 ou 8
  • Pinces compatibles : pinces poussées F48 et F66 (DIN 6343), Rubberflex et pinces grande capacité
  • Fonctionnement : pince poussée : grande précision axiale, moindre déformation des pièces minces ; écrou fileté
  • Vitesse / force : 6000 à 7000 tr/min ; force de serrage 5400 à 6500 daN
  • Cylindre recommandé : VNK 102-46 (F48) ou VNK 150-67 (F66)
  • Position ouverte : fin de course gauche

En option : pinces poussées, éjecteur.

Fixation Pince Modèle Code article A B Vitesse max. Force axiale max. Force de serrage max. Cylindre recommandé
ASA A2-4 F48 FNF-K-F48 A4 112-492 105 mm 130 mm 7000 tr/min 2500 daN 5400 daN VNK 102-46
ASA A2-5 F48 FNF-K-F48 A5 112-493 130 mm 135 mm 7000 tr/min 2500 daN 5400 daN VNK 102-46
ASA A2-6 F48 FNF-K-F48 A6 112-494 165 mm 135 mm 7000 tr/min 2500 daN 5400 daN VNK 102-46
ASA A2-6 F66 FNF-K-F66 A6 112-702 165 mm 145 mm 6000 tr/min 3000 daN 6500 daN VNK 150-67
ASA A2-8 F66 FNF-K-F66 A8 112-703 210 mm 150 mm 6000 tr/min 3000 daN 6500 daN VNK 150-67

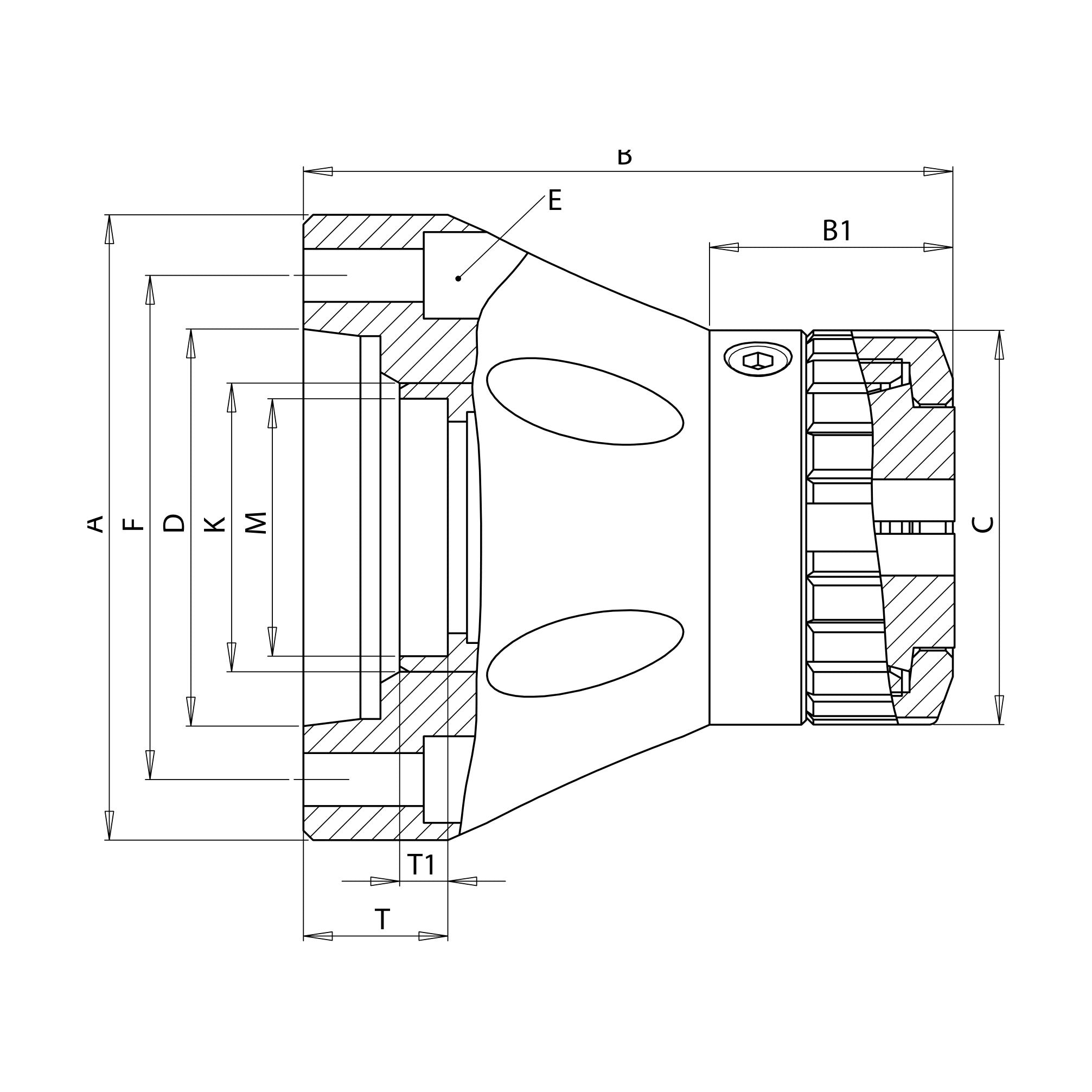

Cotes en mm selon le plan du catalogue Niederhauser (documentation PDF).

Choix de l'exécution : voir la fiche « position du tube de traction » (centrage cylindrique ou conique), documentation PDF chap. 4.

Changement rapide des pinces avec dispositif manuel ou pneumatique. Pinces rondes, carrées, 6-pans et ébauches à tourner livrables. Existe aussi en version stationnaire.

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 4 : mandrins à pince de serrage mécaniques (catalogue FR)
Documentation
Télécharger la documentation (PDF)
Expédition, douane et retours

D'où part votre commande. Tous nos envois partent de Suisse, depuis notre entrepôt de Val Terbi. Les commandes internationales sont regroupées chez nous, puis expédiées en un seul colis.

Transporteur. UPS dans le monde entier, La Poste Suisse pour les livraisons en Suisse. Un numéro de suivi vous est communiqué dès l'expédition.

Délai. Le délai d'expédition propre à cet article est indiqué plus haut sur cette page. Le délai d'acheminement s'y ajoute et dépend de la destination.

Douane et taxes à l'importation. Nos prix s'entendent hors TVA. Pour les livraisons hors de Suisse, les droits de douane et les taxes à l'importation ne sont pas inclus : ils sont perçus par le transporteur à la livraison et restent à la charge du destinataire.

Retours. Droit de retour sous 30 jours. Les modalités figurent dans notre politique de remboursement.

Une pièce hors gabarit ou une expédition particulière ? Demandez-nous un devis, nous répondons sous 48 heures ouvrables.
