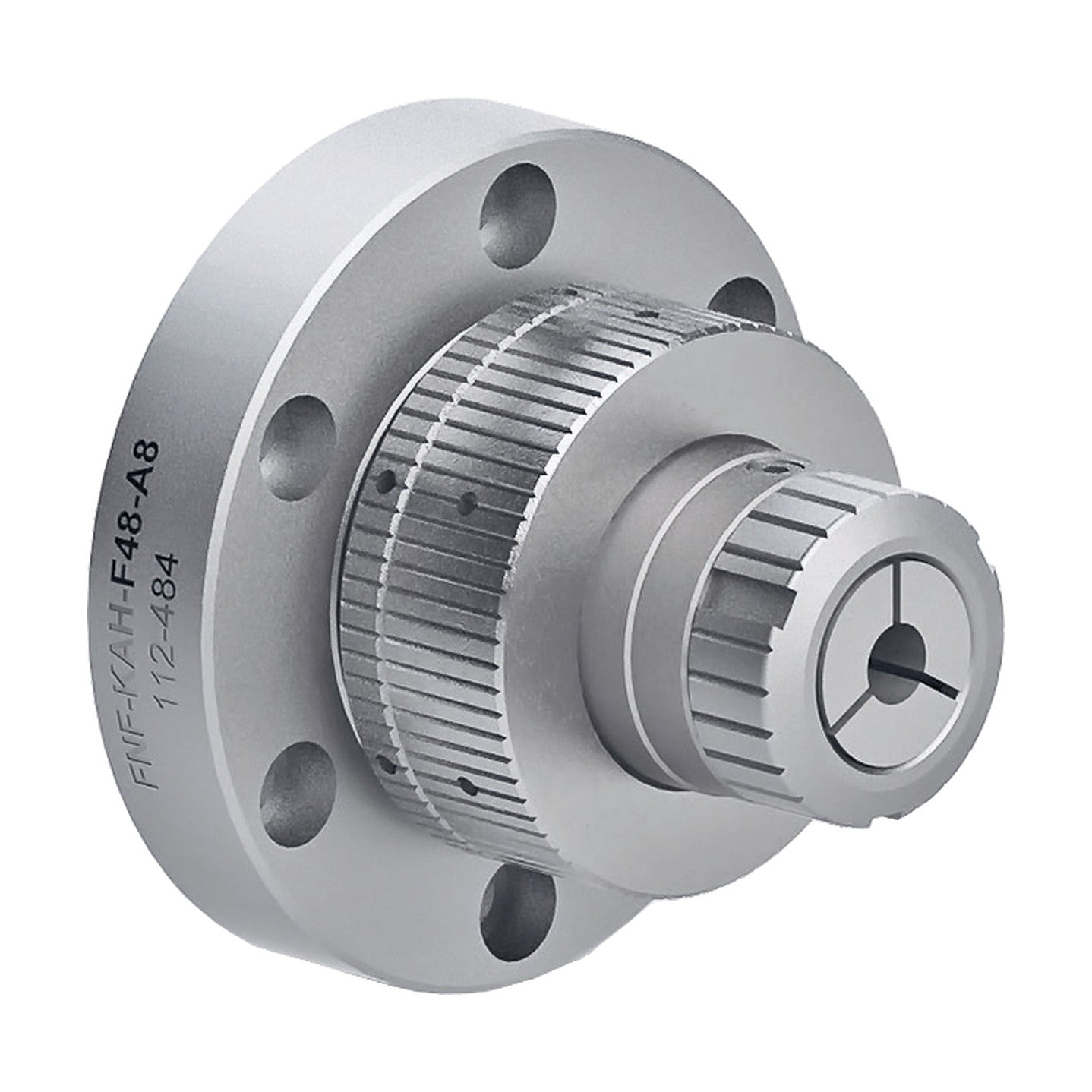

Mandrin porte-pinces FNF-KAH – fixation cylindrique

CHF 4,949.00
CHF 4,949.00
hors TVA
SKU: 112-480

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin porte-pinces automatique à limitation de course et pince fixe en axial, pour pinces F48 et F66. Il serre sans déformation les pièces à parois très minces, jusqu'à 0,25 mm.

  • Fixation : broche cylindrique, centrage ø 140 H6 ou ø 170 H6 (Cyl. 140 / Cyl. 170)
  • Pinces compatibles : F48 et F66 – rondes, carrées, 6-pans ou ébauches à tourner
  • Limitation de course : réglage mécanique accessible de l'extérieur, directement sur la machine
  • Fonctionnement : serrage en tirant, pince fixe en axial (sans effet de plaquage), serrage parallèle ; adapté aux outils radiaux
  • Vitesse / force : 6000 tr/min (F48) / 4000 tr/min (F66) ; serrage jusqu'à 6500 daN
  • Cylindre recommandé : VNK 102-46 (F48) ou VNK 150 (F66)

En option : pinces poussées, éjecteur.

Fixation Pince Modèle Code article A B C Vitesse max. Force de traction max. Force de serrage max. Cylindre recommandé
Cyl. 140 F48 FNF-KAH-F48-Z-140 112-480 160 mm 155 mm 82 mm 6000 tr/min 2500 daN 5400 daN VNK 102-46
Cyl. 140 F66 FNF-KAH-F66-Z-140 112-780 160 mm 170 mm 108 mm 4000 tr/min 3000 daN 6500 daN VNK 150
Cyl. 170 F48 FNF-KAH-F48-Z-170 112-481 190 mm 160 mm 82 mm 6000 tr/min 2500 daN 5400 daN VNK 102-46
Cyl. 170 F66 FNF-KAH-F66-Z-170 112-781 190 mm 170 mm 108 mm 4000 tr/min 3000 daN 6500 daN VNK 150

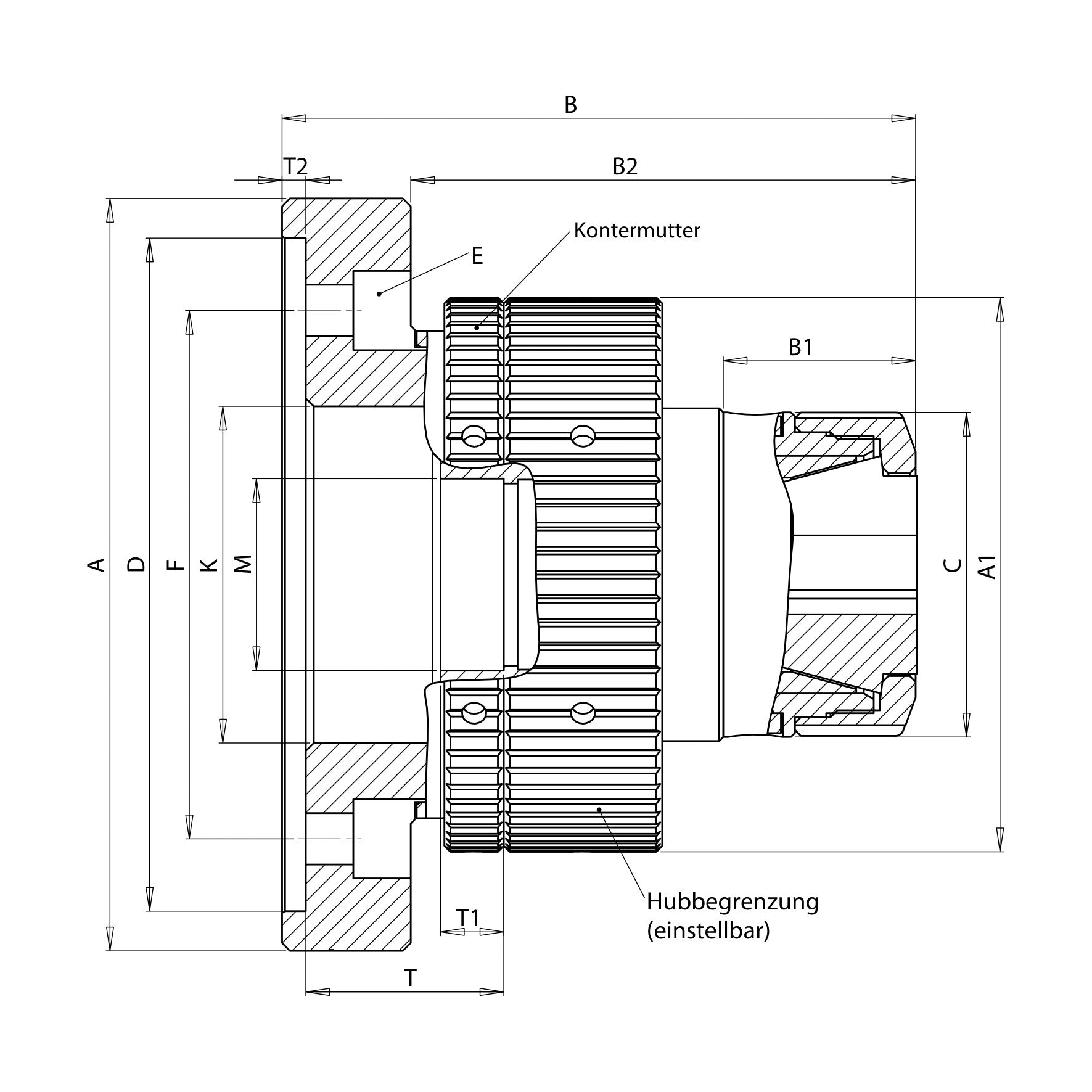

Cotes en mm selon le plan du catalogue Niederhauser (documentation PDF).

Choix de l'exécution : voir la fiche « position du tube de traction » (centrage cylindrique ou conique), documentation PDF chap. 4.

Changement rapide des pinces avec dispositif manuel ou pneumatique. Pinces rondes, carrées, 6-pans et ébauches à tourner livrables. Existe aussi en version stationnaire.

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 4 : mandrins à pince de serrage mécaniques (catalogue FR)
Documentation
Télécharger la documentation (PDF)
