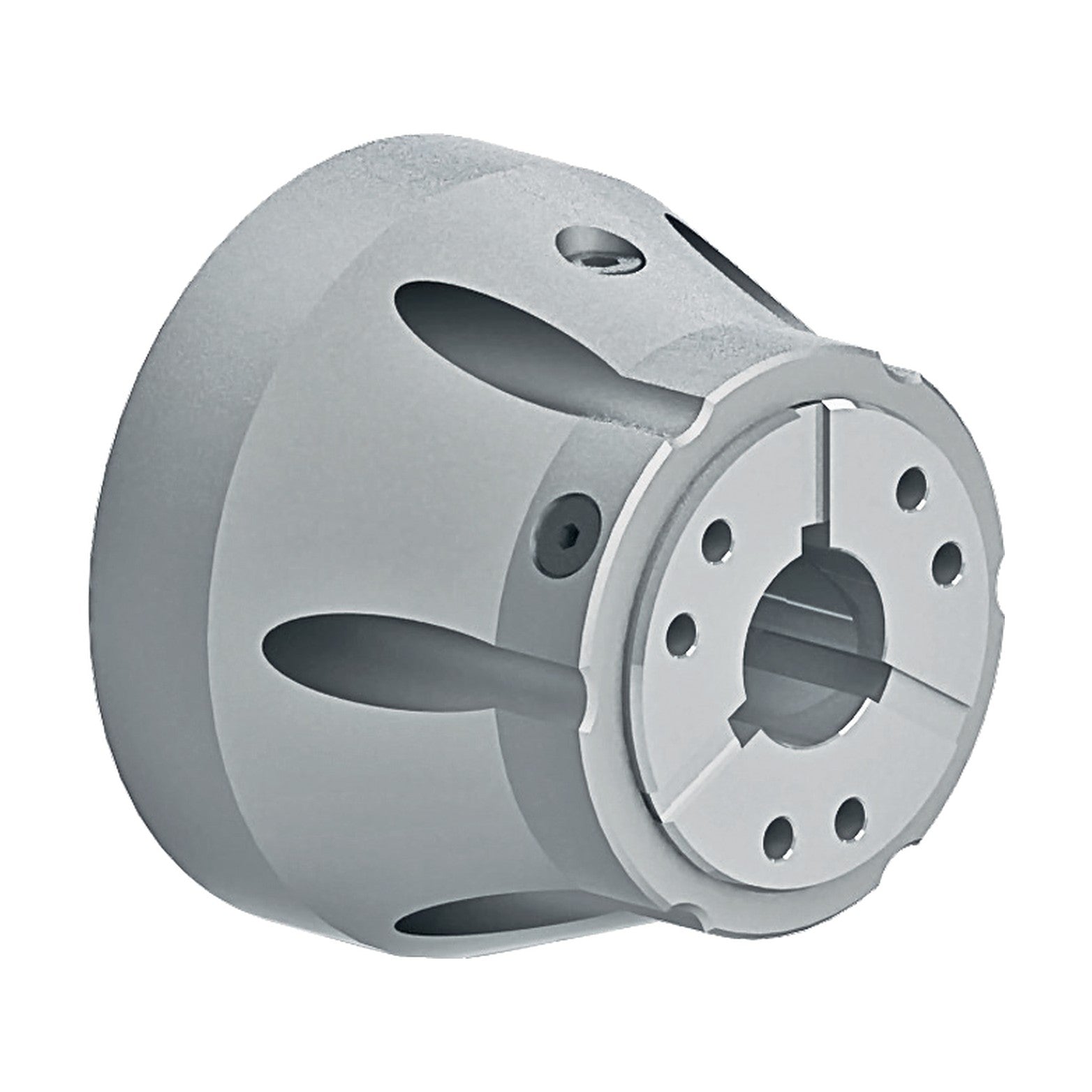

Mandrin porte-pinces FNH-K – fixation cylindrique – Niederhauser

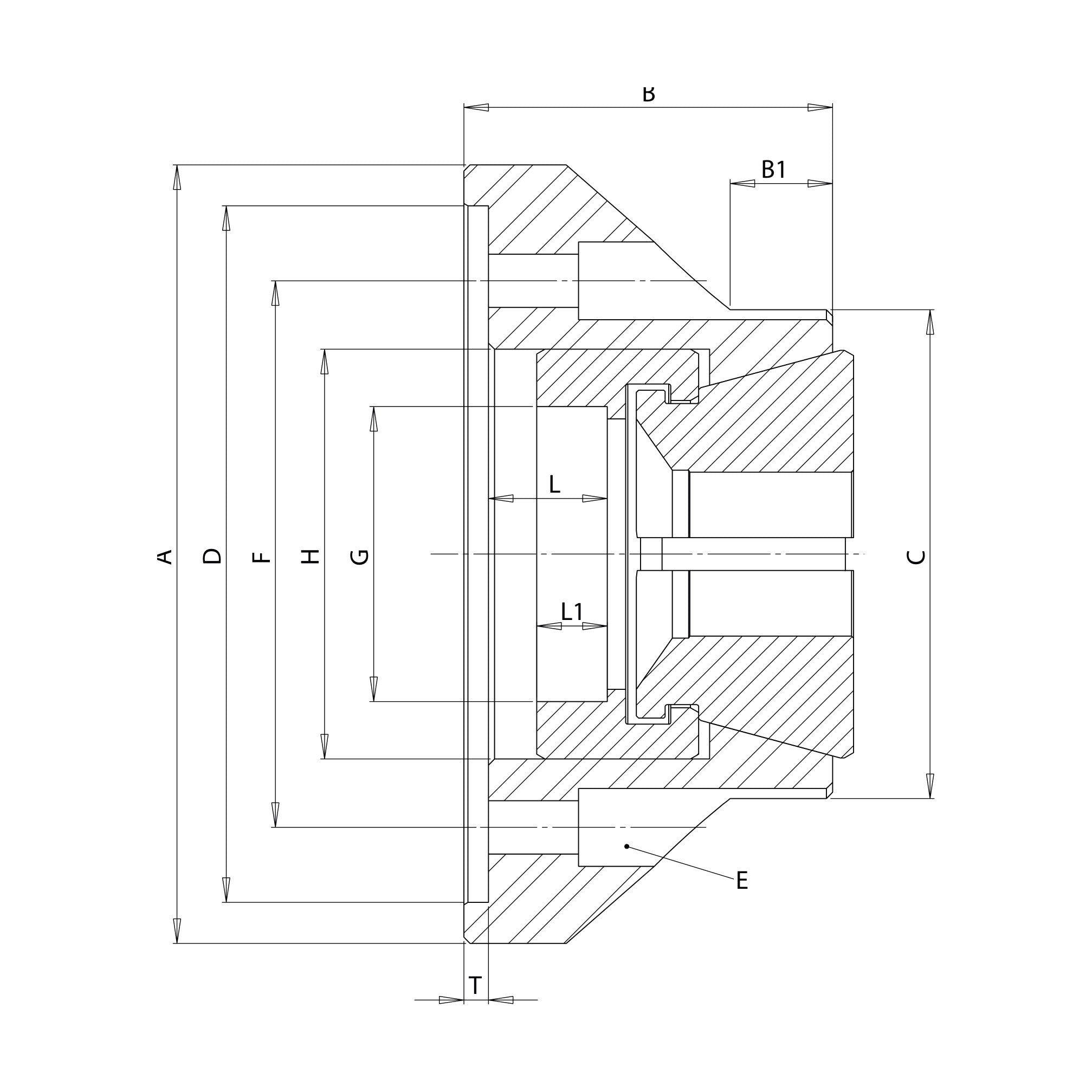

Mandrin porte-pinces FNH-K – fixation cylindrique – Niederhauser – schéma coté
Mandrin porte-pinces FNH-K – fixation cylindrique – Niederhauser
Mandrin porte-pinces FNH-K – fixation cylindrique – Niederhauser – schéma coté

Mandrin porte-pinces FNH-K – fixation cylindrique

CHF 1,553.00
CHF 1,553.00
hors TVA
SKU: 112-322

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin automatique pour têtes de serrage, pour barres et pièces en lopin. La tête se loge directement dans le corps pour une précision extrême.

  • Fixation : broche cylindrique ø 120 / 140 / 170 mm H6, 6 vis M10 ou M12
  • Têtes de serrage compatibles : Gr. 32 / 42 / 52 / 65
  • Fonctionnement : serrage en tirant, serrage parallèle ; très grande rigidité axiale et radiale ; position ouverte = fin de course droite
  • Changement rapide : têtes changées par l'avant, extracteur manuel ou automatique ; montage direct pour haute concentricité
  • Vitesse / force : vitesse max. 6000 à 8000 tr/min ; force de serrage jusqu'à 10 500 daN
Fixation Tête de serrage Code article Modèle Passage rond ø Passage carré Passage 6-pans A Vitesse max. Force de traction max. Force de serrage max. Cylindre recommandé
ø 120 mm H6 Gr. 32 112-322 FNH-K-32-Z120 4 – 32 mm 8 – 22 mm 8 – 27 mm 140 mm 8000 tr/min 2500 daN 7000 daN VNK 70-37
ø 140 mm H6 Gr. 42 112-424 FNH-K-42-Z140 4 – 42 mm 8 – 30 mm 8 – 32 mm 150 mm 7000 tr/min 3500 daN 8000 daN VNK 102-46
ø 140 mm H6 Gr. 52 112-524 FNH-K-52-Z140 4 – 52 mm 8 – 40 mm 8 – 42 mm 150 mm 7000 tr/min 4000 daN 9400 daN VNK 130-52
ø 170 mm H6 Gr. 65 112-657 FNH-K-65-Z170 4 – 65 mm 8 – 46 mm 8 – 50 mm 190 mm 6000 tr/min 4500 daN 10500 daN VNK 150-67

À combiner avec les têtes de serrage Niederhauser.

Têtes de serrage rondes, carrées, 6-pans et ébauches à tourner livrables. Existe aussi en version stationnaire.

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 5 : mandrins pour tête de serrage (catalogue FR)
Documentation
Télécharger la documentation (PDF)
