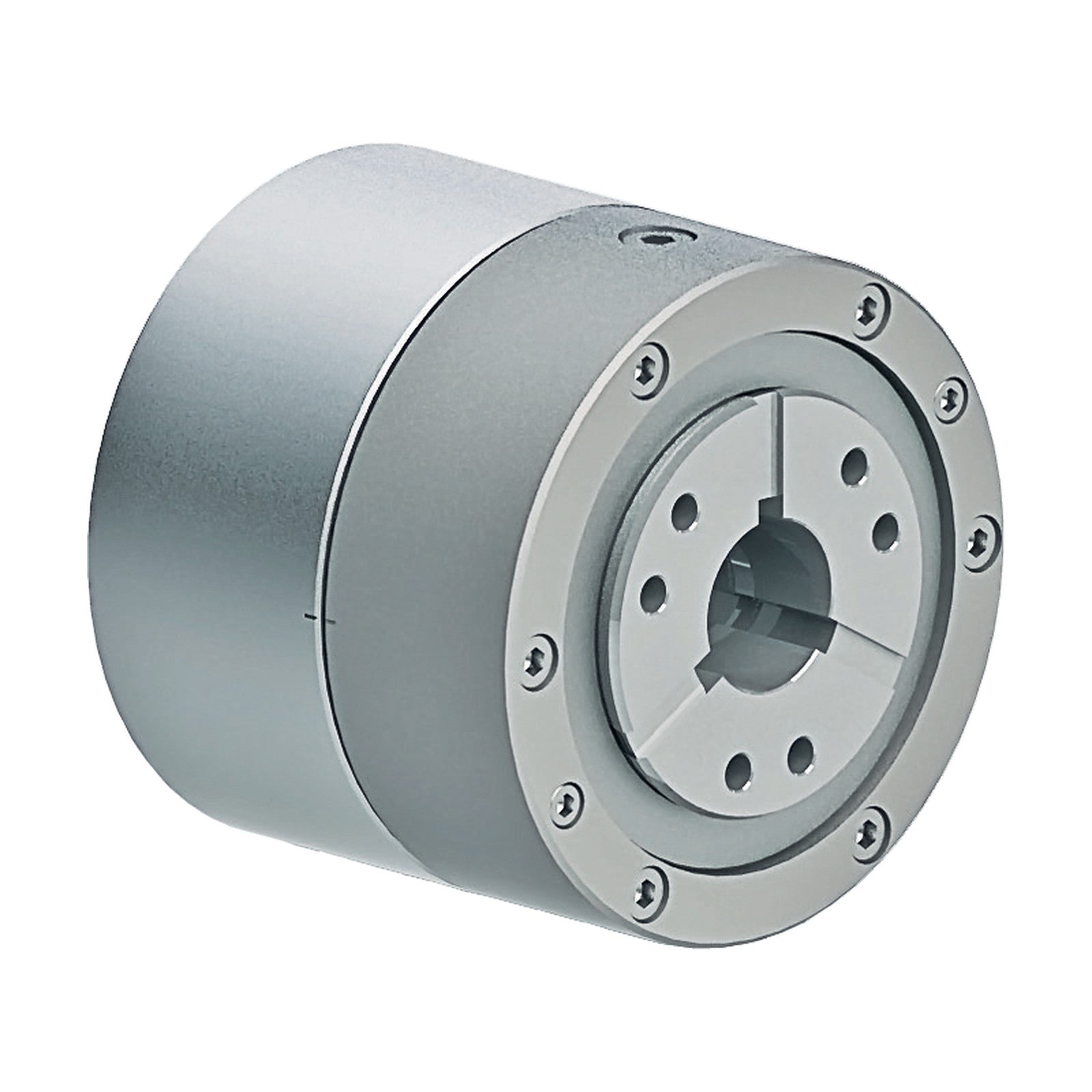

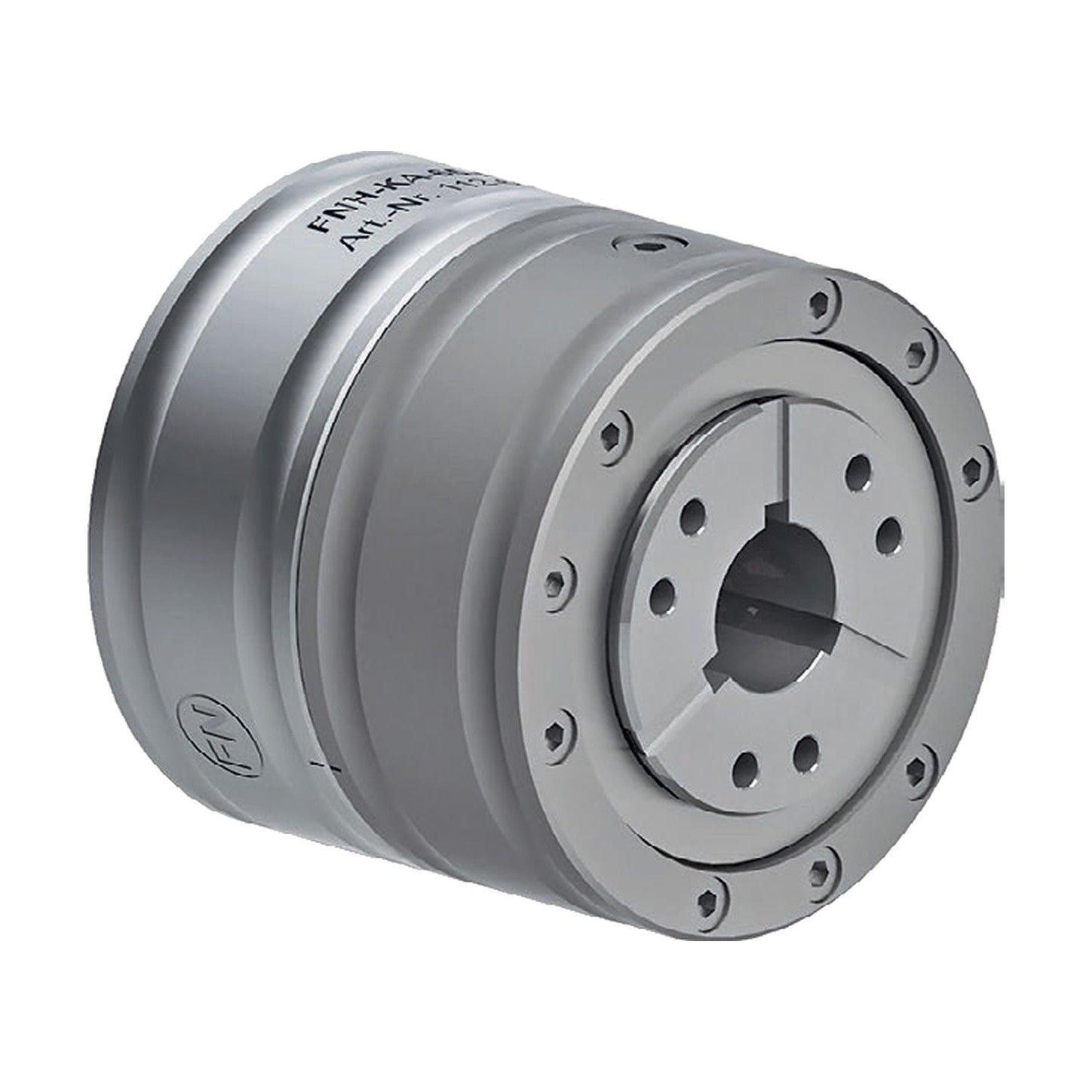

Mandrin porte-pinces FNH-KA – fixation cylindrique – Niederhauser

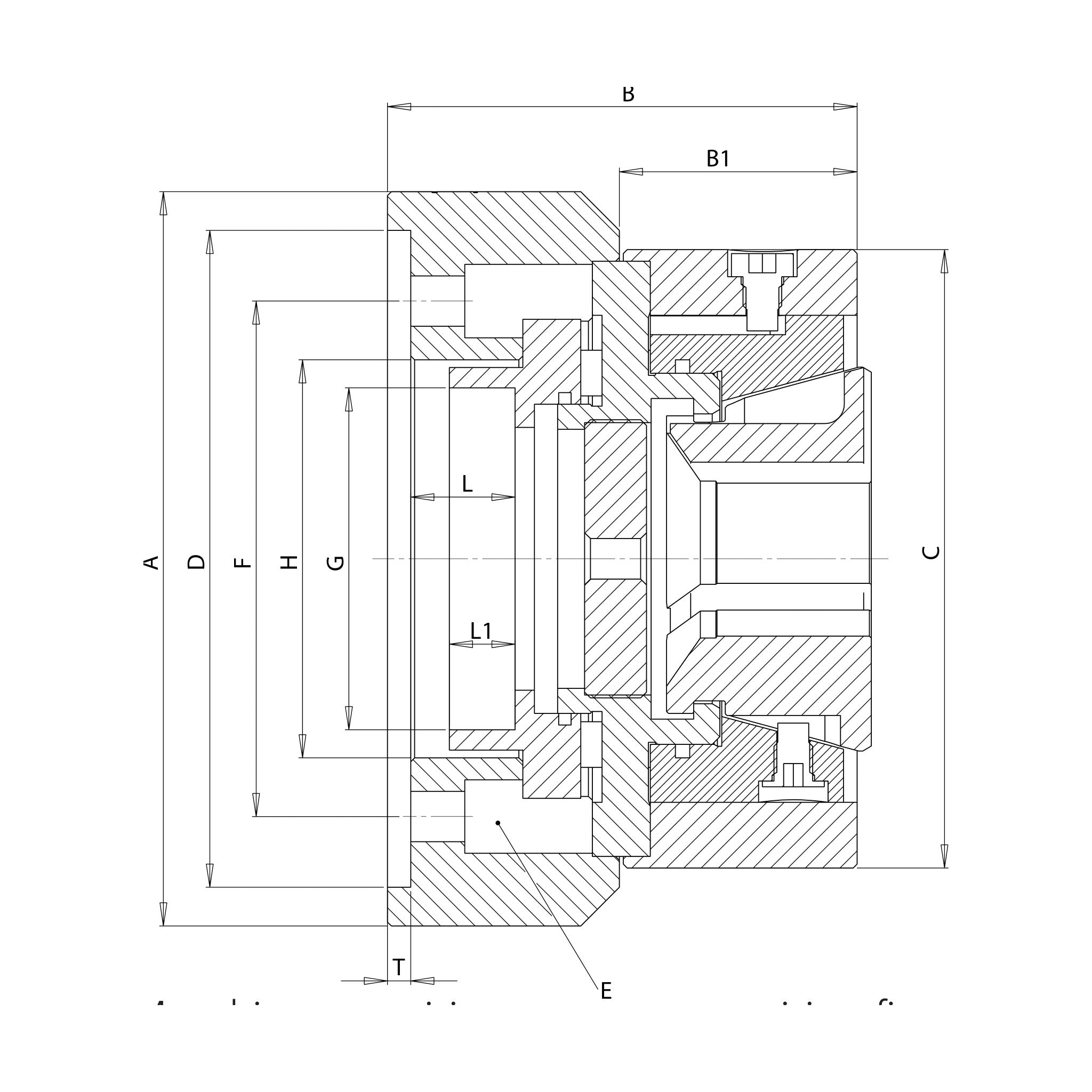

Mandrin porte-pinces FNH-KA – fixation cylindrique – Niederhauser – schéma coté
Mandrin porte-pinces FNH-KA – fixation cylindrique – Niederhauser
Mandrin porte-pinces FNH-KA – fixation cylindrique – Niederhauser
Mandrin porte-pinces FNH-KA – fixation cylindrique – Niederhauser – schéma coté
Mandrin porte-pinces FNH-KA – fixation cylindrique – Niederhauser

Mandrin porte-pinces FNH-KA – fixation cylindrique

CHF 2,823.00
CHF 2,823.00
hors TVA
SKU: 112-320

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin automatique pour têtes de serrage, pour barres et pièces en lopin. La tête se loge directement dans le corps pour une précision extrême.

  • Fixation : broche cylindrique ø 120 / 140 mm H6, 6 vis M10
  • Têtes de serrage compatibles : Gr. 32 / 42
  • Fonctionnement : serrage en tirant, tête fixe en axial (pas de déplacement ni plaquage), serrage parallèle ; position ouverte = fin de course gauche
  • Changement rapide : têtes changées par l'avant, extracteur manuel ou automatique ; montage direct pour haute concentricité
  • Vitesse / force : vitesse max. 7000 à 8000 tr/min ; force de serrage jusqu'à 8000 daN
  • Construction : très grande rigidité axiale et radiale, butée d'appui rigide pour lopins, design compact
Fixation Tête de serrage Code article Modèle Passage rond ø Passage carré Passage 6-pans A Vitesse max. Force de traction max. Force de serrage max. Cylindre recommandé
ø 120 mm H6 Gr. 32 112-320 FNH-KA-32-Z120 4 – 32 mm 8 – 22 mm 8 – 27 mm 130 mm 8000 tr/min 2500 daN 7000 daN VNK 70-37
ø 140 mm H6 Gr. 42 112-420 FNH-KA-42-Z140 4 – 42 mm 8 – 30 mm 8 – 32 mm 150 mm 7000 tr/min 3500 daN 8000 daN VNK 102-46

À combiner avec les têtes de serrage et l'éjecteur Niederhauser.

Têtes de serrage rondes, carrées, 6-pans et ébauches à tourner livrables. Existe aussi en version stationnaire.

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 5 : mandrins pour tête de serrage (catalogue FR)
Documentation
Télécharger la documentation (PDF)
