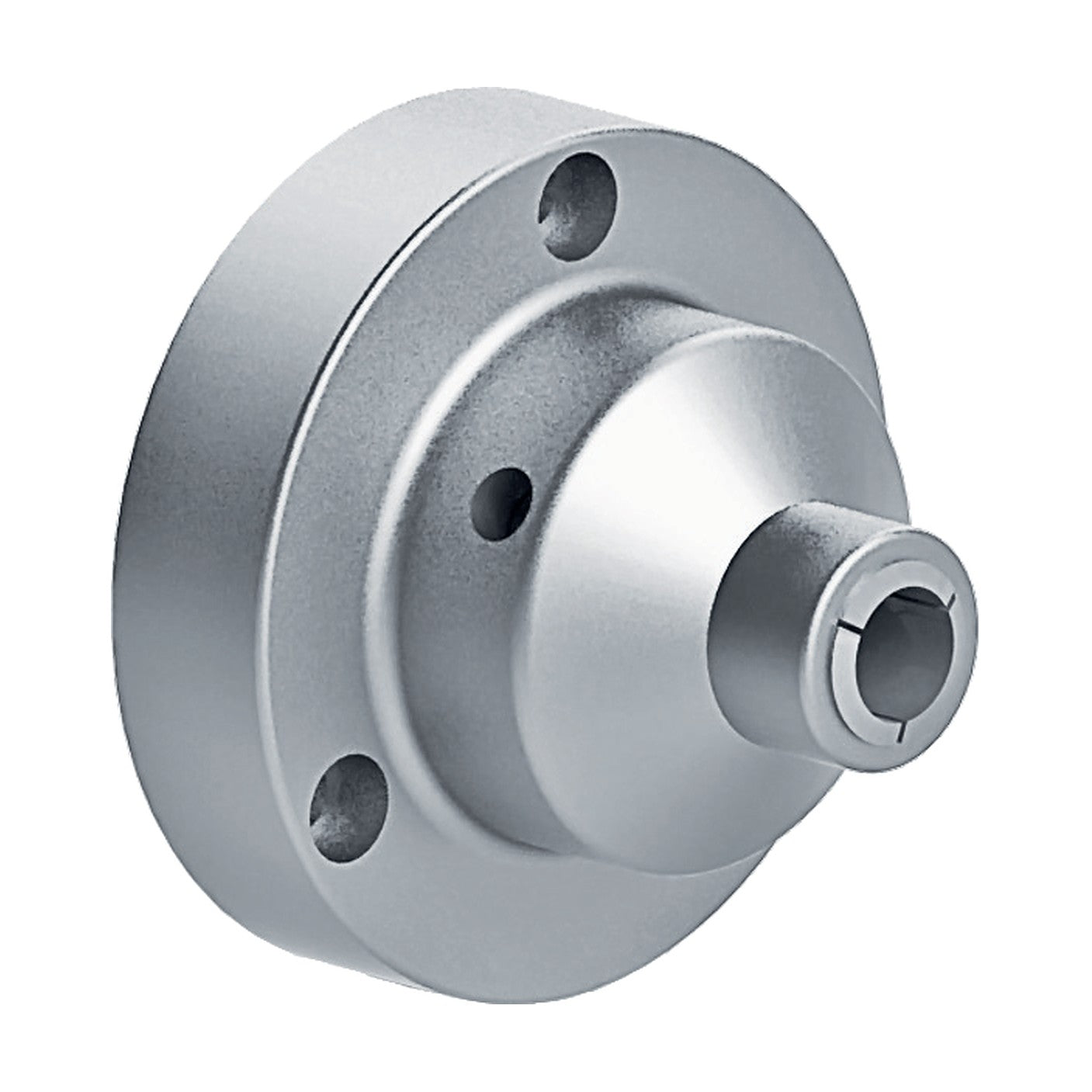

Mandrin porte-pinces FNP-K – fixation cylindrique

CHF 2,324.00
CHF 2,324.00
hors TVA
SKU: 111-207

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin porte-pinces automatique pour pinces tirées, conçu pour l'usinage en barre. Les pinces se montent directement dans le corps pour une haute concentricité.

  • Fixation : broche cylindrique, centrage ø 140 H6 ou ø 170 H6 (Cyl. 140 / Cyl. 170)
  • Pinces compatibles : pinces tirées W20, W25, 5C, B32, B45
  • Fonctionnement : serrage en tirant, serrage parallèle ; très grande rigidité axiale et radiale
  • Vitesse / force : max. 8000 tr/min ; traction 750 daN (W20) à 2700 daN (B45)
  • Cylindre recommandé : VNK 70-37 ou SIN-S 50
  • Construction : compacte, pinces rondes, carrées ou 6-pans

En option : pinces tirées, éjecteur.

Fixation Pince Modèle Code article B C
Cyl. 140 W20 FNP-K-W20 Z140 111-207 80 mm 35 mm
Cyl. 140 W25 FNP-K-W25 Z140 111-257 95 mm 45 mm
Cyl. 140 5C FNP-K-5C Z140 111-517 85 mm 48 mm
Cyl. 140 B32 FNP-K-B32 Z140 111-327 100 mm 50 mm
Cyl. 140 B45 FNP-K-B45 Z140 111-457 110 mm 65 mm
Cyl. 170 W20 FNP-K-W20 Z170 111-208 90 mm 35 mm
Cyl. 170 W25 FNP-K-W25 Z170 111-258 105 mm 45 mm
Cyl. 170 5C FNP-K-5C Z170 111-518 100 mm 48 mm
Cyl. 170 B32 FNP-K-B32 Z170 111-328 105 mm 50 mm
Cyl. 170 B45 FNP-K-B45 Z170 111-458 120 mm 65 mm

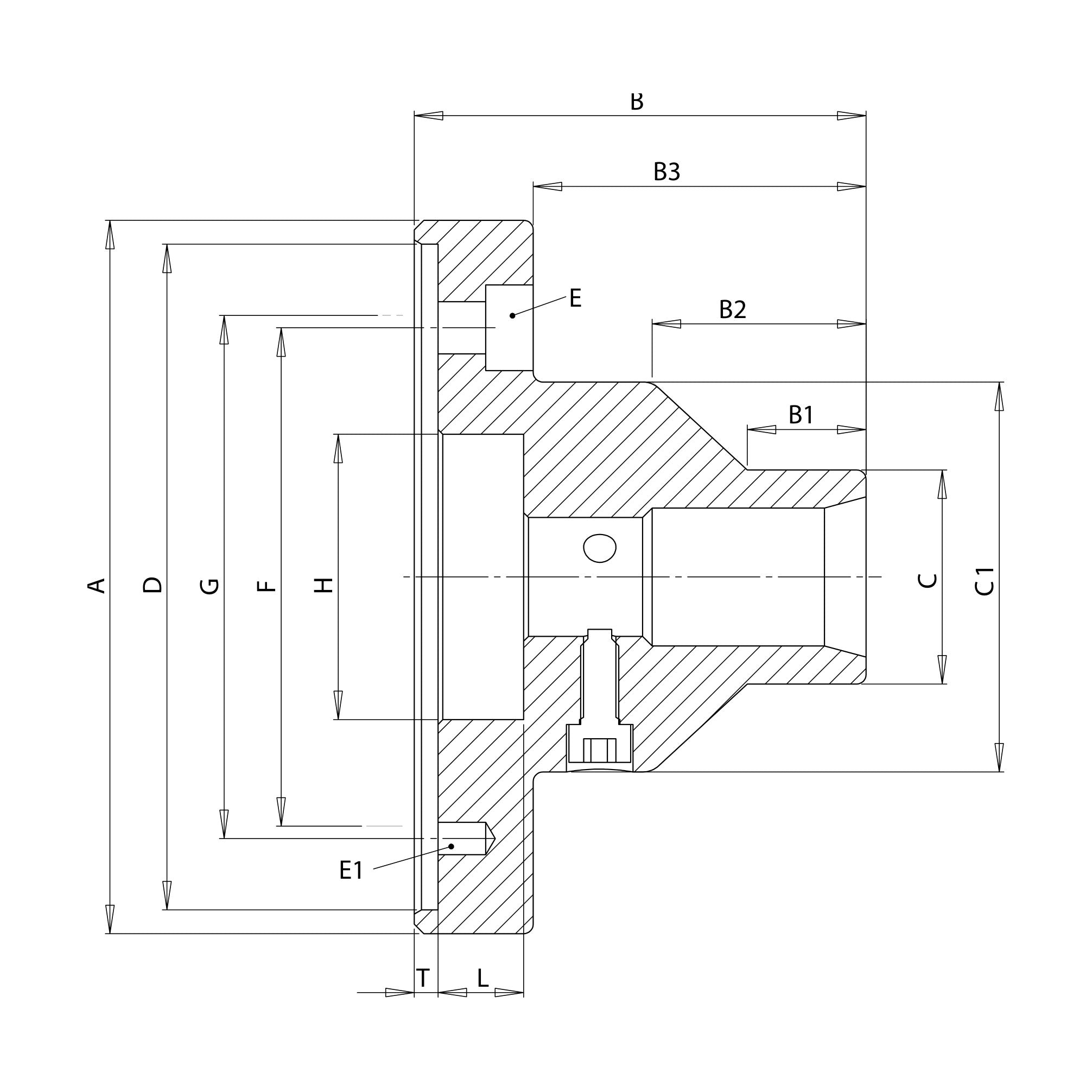

Cotes en mm selon le plan du catalogue Niederhauser (documentation PDF).

Choix de l'exécution : voir la fiche « position du tube de traction » (centrage cylindrique ou conique), documentation PDF chap. 4.

Changement rapide des pinces avec dispositif manuel ou pneumatique. Pinces rondes, carrées, 6-pans et ébauches à tourner livrables. Existe aussi en version stationnaire.

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 4 : mandrins à pince de serrage mécaniques (catalogue FR)
Documentation
Télécharger la documentation (PDF)
