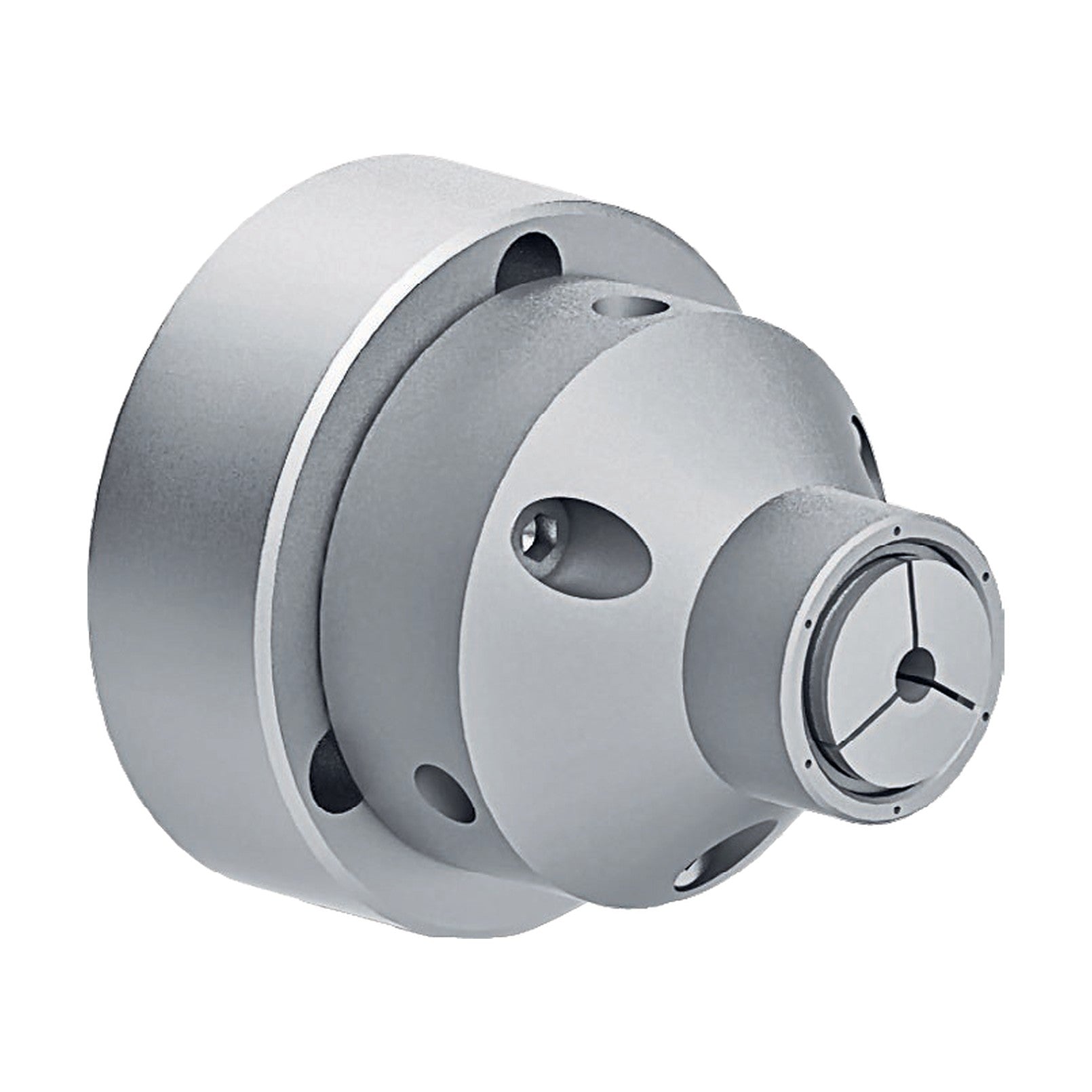

Mandrin porte-pinces FNP-KA – ASA A2

CHF 3,384.00
CHF 3,384.00
hors TVA
SKU: 111-321

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin porte-pinces automatique à pince fixe en axial : la pince ne se déplace pas au serrage, sans effet de plaquage. Pour l'usinage en barre, idéal avec outils radiaux.

  • Fixation : cône court ASA A2 (DIN 55026), cône 4, 5 ou 6
  • Pinces compatibles : W20, W25, 5C, B32, B45 – rondes, carrées ou 6-pans

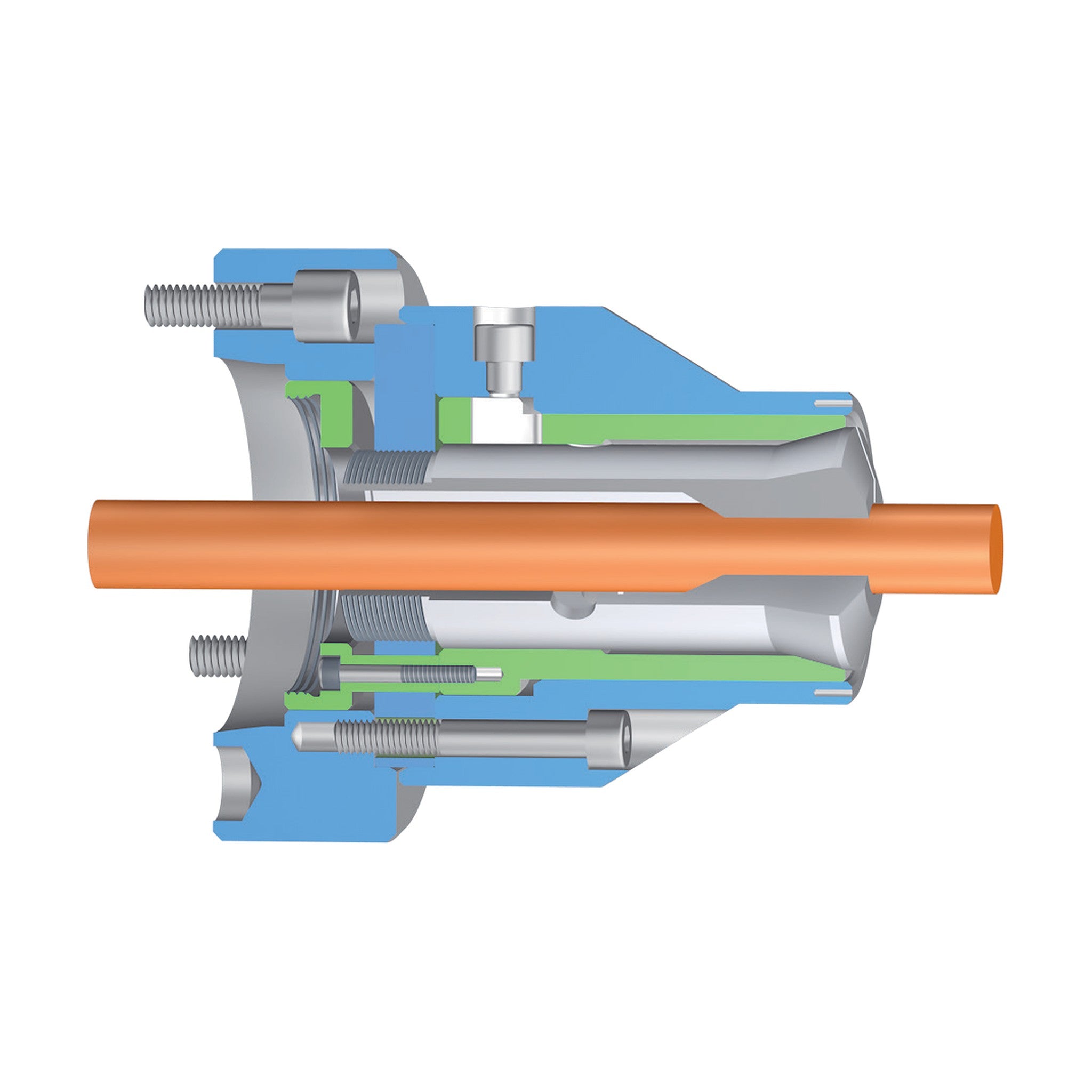

  • Fonctionnement : serrage en tirant, pince fixe en axial, serrage parallèle ; très grande rigidité
  • Vitesse / force : max. 8000 tr/min (B45 : 6000 tr/min) ; traction 750 à 2700 daN ; cylindre VNK 70-37
  • Racleur anti-copeaux : facultatif ; utilisable uniquement avec pince Schaublin originale

En option : pinces de serrage, éjecteur, clé pour pinces B.

Fixation Pince Modèle Code article B C Force de traction max.
ASA A2-4 B32 FNP-KA-B32-A4 111-321 130 mm 55 mm 1150 daN
ASA A2-4 B45 FNP-KA-B45-A4 111-451 147 mm 68 mm 2700 daN
ASA A2-4 W20 FNP-KA-W20-A4 111-221 120 mm 40 mm 750 daN
ASA A2-4 W25 FNP-KA-W25-A4 111-251 130 mm 48 mm 1000 daN
ASA A2-4 5C FNP-KA-5C-A4 111-551 120 mm 55 mm 1150 daN
ASA A2-5 B32 FNP-KA-B32-A5 111-322 135 mm 55 mm 1150 daN
ASA A2-5 B45 FNP-KA-B45-A5 111-452 142 mm 68 mm 2700 daN
ASA A2-5 W20 FNP-KA-W20-A5 111-222 120 mm 40 mm 750 daN
ASA A2-5 W25 FNP-KA-W25-A5 111-252 130 mm 48 mm 1000 daN
ASA A2-5 5C FNP-KA-5C-A5 111-552 120 mm 55 mm 1150 daN
ASA A2-6 B32 FNP-KA-B32-A6 111-323 133 mm 55 mm 1150 daN
ASA A2-6 B45 FNP-KA-B45-A6 111-453 143 mm 68 mm 2700 daN
ASA A2-6 W20 FNP-KA-W20-A6 111-223 120 mm 40 mm 750 daN
ASA A2-6 W25 FNP-KA-W25-A6 111-253 130 mm 48 mm 1000 daN
ASA A2-6 5C FNP-KA-5C-A6 111-553 120 mm 55 mm 1150 daN

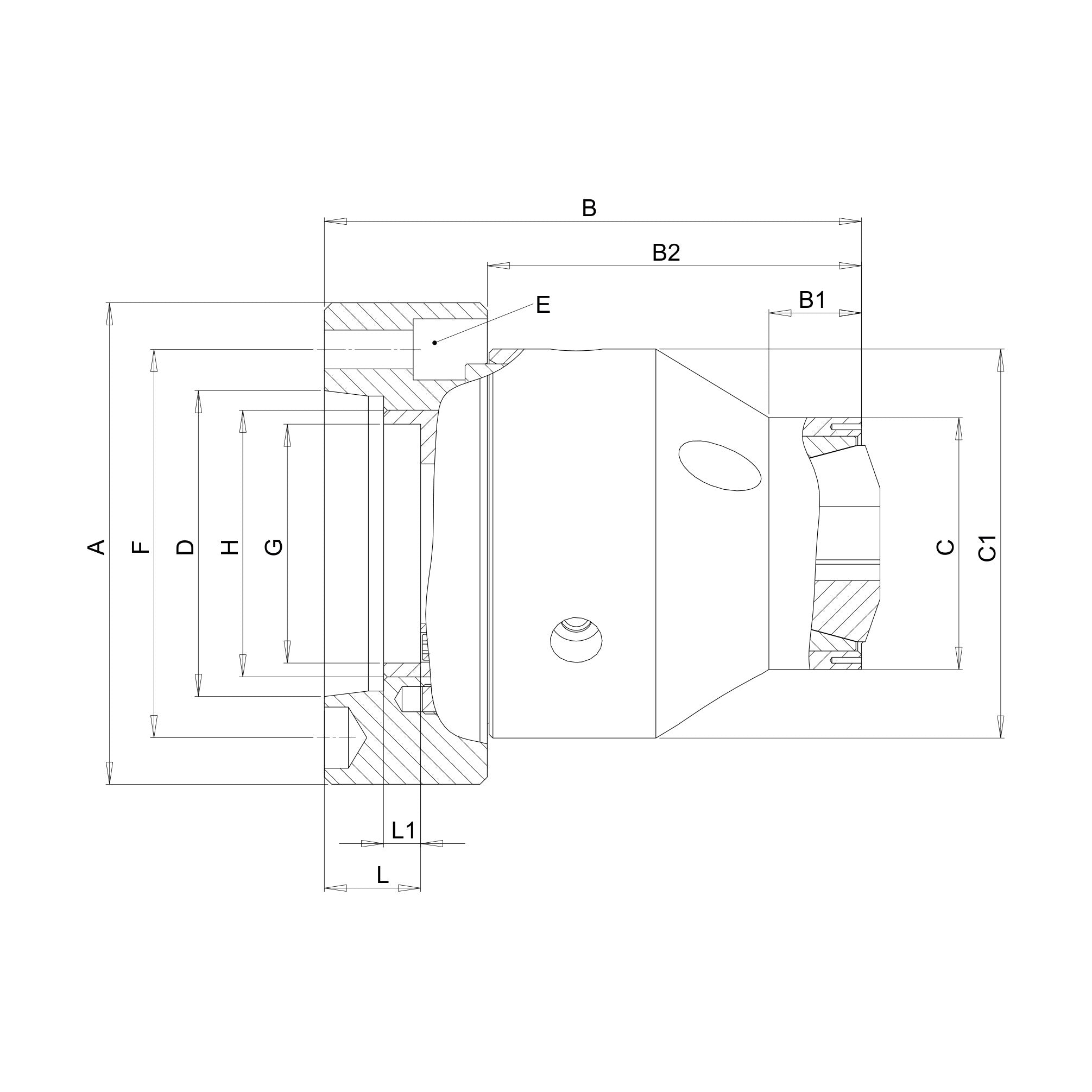

Cotes en mm selon le plan du catalogue Niederhauser (documentation PDF).

Choix de l'exécution : voir la fiche « position du tube de traction » (centrage cylindrique ou conique), documentation PDF chap. 4.

Changement rapide des pinces avec dispositif manuel ou pneumatique. Pinces rondes, carrées, 6-pans et ébauches à tourner livrables. Existe aussi en version stationnaire.

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 4 : mandrins à pince de serrage mécaniques (catalogue FR)
Documentation
Télécharger la documentation (PDF)
Expédition, douane et retours

D'où part votre commande. Tous nos envois partent de Suisse, depuis notre entrepôt de Val Terbi. Les commandes internationales sont regroupées chez nous, puis expédiées en un seul colis.

Transporteur. UPS dans le monde entier, La Poste Suisse pour les livraisons en Suisse. Un numéro de suivi vous est communiqué dès l'expédition.

Délai. Le délai d'expédition propre à cet article est indiqué plus haut sur cette page. Le délai d'acheminement s'y ajoute et dépend de la destination.

Douane et taxes à l'importation. Nos prix s'entendent hors TVA. Pour les livraisons hors de Suisse, les droits de douane et les taxes à l'importation ne sont pas inclus : ils sont perçus par le transporteur à la livraison et restent à la charge du destinataire.

Retours. Droit de retour sous 30 jours. Les modalités figurent dans notre politique de remboursement.

Une pièce hors gabarit ou une expédition particulière ? Demandez-nous un devis, nous répondons sous 48 heures ouvrables.
