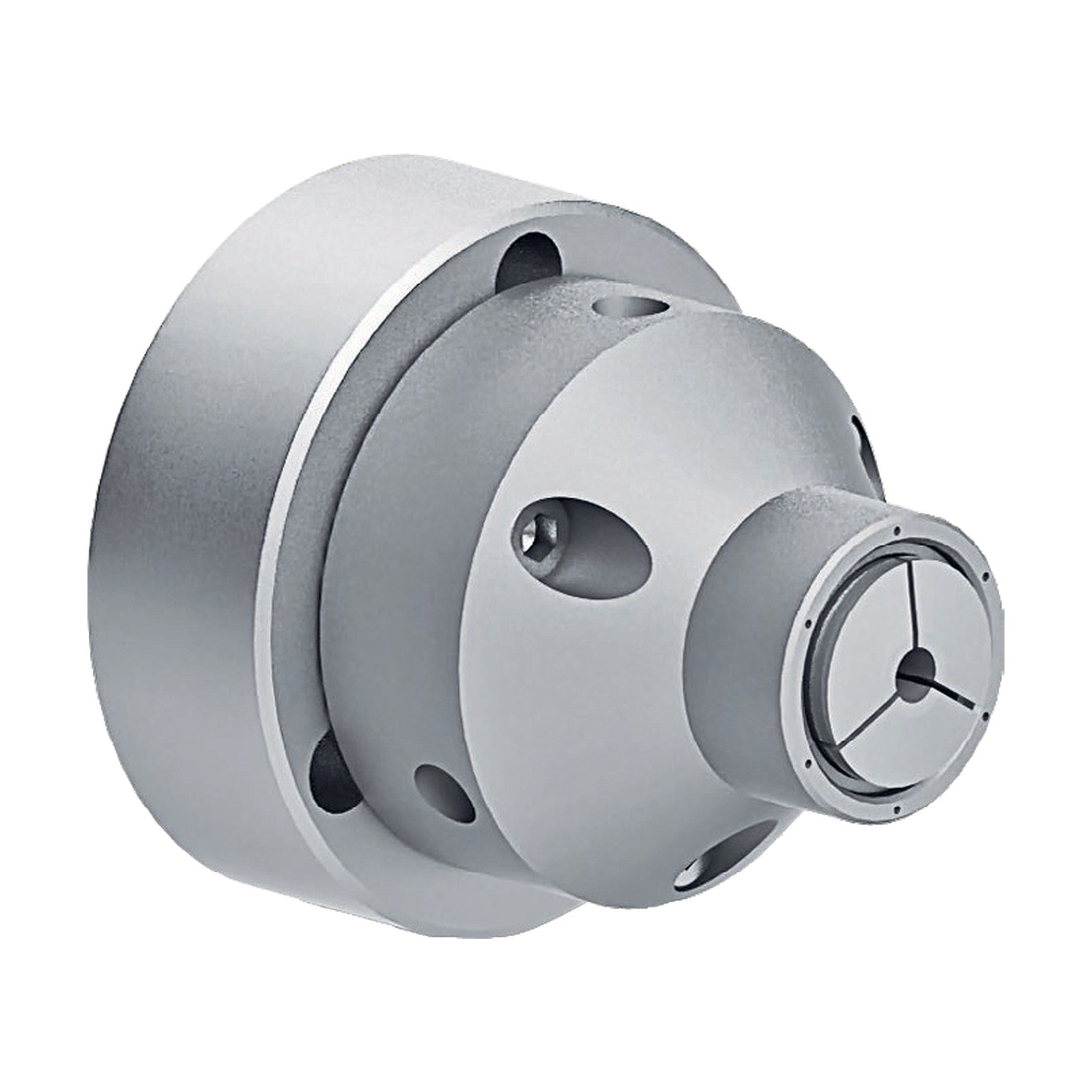

Mandrin porte-pinces FNP-KA – fixation cylindrique

CHF 3,384.00
CHF 3,384.00
hors TVA
SKU: 111-320

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Mandrin porte-pinces automatique à pince fixe en axial : la pince ne se déplace pas au serrage, sans effet de plaquage. Pour l'usinage en barre, idéal avec outils radiaux.

  • Fixation : broche cylindrique, centrage ø 120 H6 ou ø 140 H6 (Cyl. 120 / Cyl. 140)
  • Pinces compatibles : W20, W25, 5C, B32, B45 – rondes, carrées ou 6-pans
  • Fonctionnement : serrage en tirant, pince fixe en axial, serrage parallèle ; très grande rigidité
  • Vitesse / force : max. 8000 tr/min (B45 : 6000 tr/min) ; traction 750 à 2700 daN ; cylindre VNK 70-37
  • Racleur anti-copeaux : facultatif ; utilisable uniquement avec pince Schaublin originale

En option : pinces de serrage, éjecteur, clé pour pinces B.

Fixation Pince Modèle Code article B C Force de traction max.
Cyl. 120 B32 FNP-KA-B32-Z120 111-320 130 mm 55 mm 1150 daN
Cyl. 120 B45 FNP-KA-B45-Z120 111-450 137 mm 68 mm 2700 daN
Cyl. 140 B32 FNP-KA-B32-Z140 111-319 150 mm 55 mm 1150 daN
Cyl. 140 B45 FNP-KA-B45-Z140 111-449 137 mm 68 mm 2700 daN
Cyl. 140 W20 FNP-KA-W20-Z140 111-220 120 mm 40 mm 750 daN
Cyl. 140 W25 FNP-KA-W25-Z140 111-250 130 mm 48 mm 1000 daN
Cyl. 140 5C FNP-KA-5C-Z140 111-550 120 mm 55 mm 1150 daN

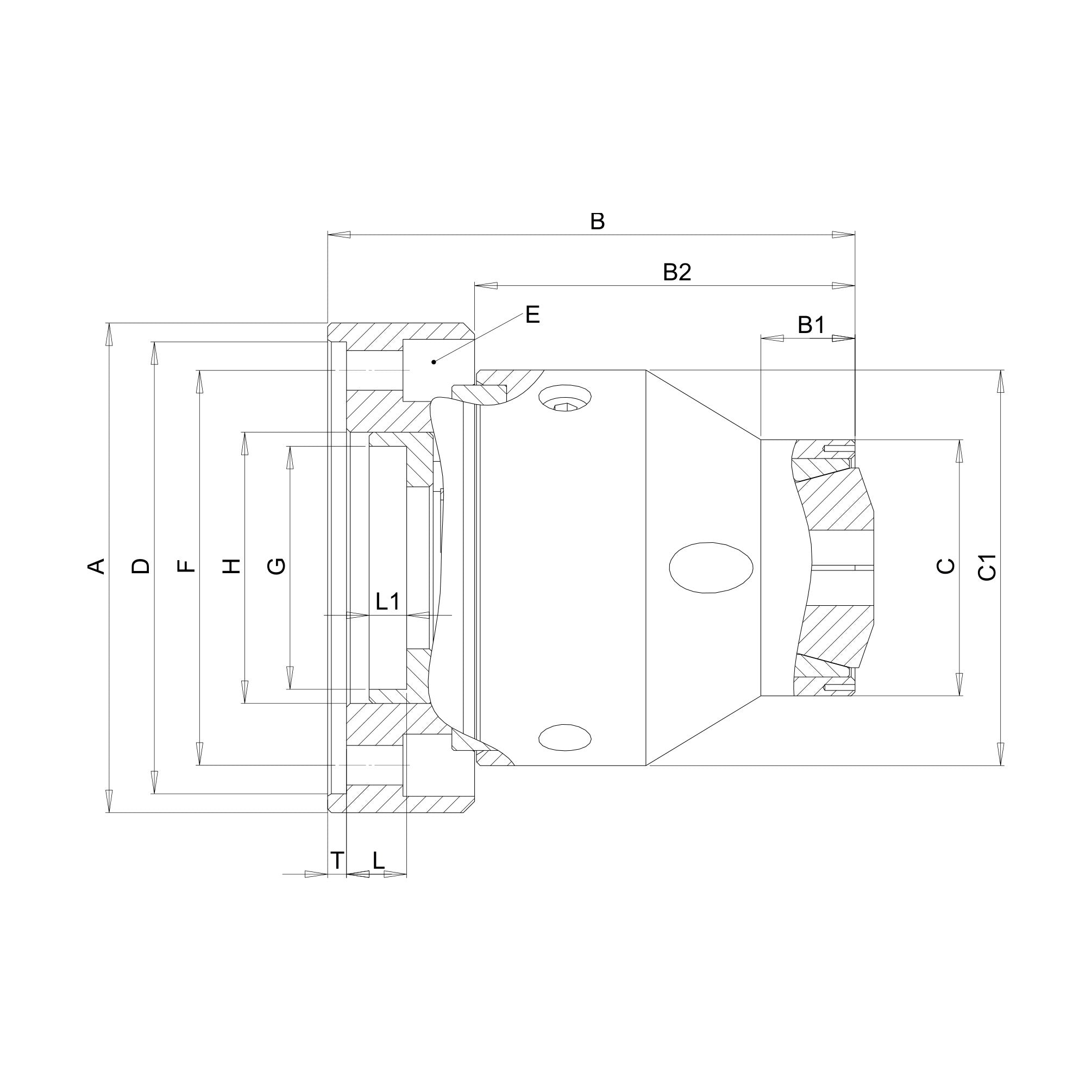

Cotes en mm selon le plan du catalogue Niederhauser (documentation PDF).

Choix de l'exécution : voir la fiche « position du tube de traction » (centrage cylindrique ou conique), documentation PDF chap. 4.

Changement rapide des pinces avec dispositif manuel ou pneumatique. Pinces rondes, carrées, 6-pans et ébauches à tourner livrables. Existe aussi en version stationnaire.

Autres tailles sur demande. Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 4 : mandrins à pince de serrage mécaniques (catalogue FR)
Documentation
Télécharger la documentation (PDF)
