Plaque de montage de base pour mandrin

CHF 428.00
CHF 428.00
hors TVA
SKU: 100-560

Fournisseur : Heidi | Shop

Marque : Niederhauser

Sur commande – livraison sous 10 à 15 jours

Réponse sous 48 heures ouvrables

Informations sur le produit

Description

Plaque de montage de base Niederhauser pour fixer un mandrin à spirale plane sur une table de machine ou un montage d'usinage. Au choix : prête au montage avec bague de serrage, ou sans bague pour l'ajustage.

À savoir : Le mandrin n'est pas compris : la plaque sert à le fixer sur une table de machine ou un montage d'usinage.

  • Fixation : semelle rectangulaire à trous de bridage, centrage cylindrique côté mandrin
  • Avec bague : usinée finie des deux côtés, bague de serrage incluse, taraudages 3 x M 10 ou 3 x M 12 selon la taille
  • Sans bague : finie côté machine, surfaçage côté mandrin, semelle à 4 trous de bridage
  • Compatible avec : mandrins à spirale plane Niederhauser, types ø 160 à 250 mm

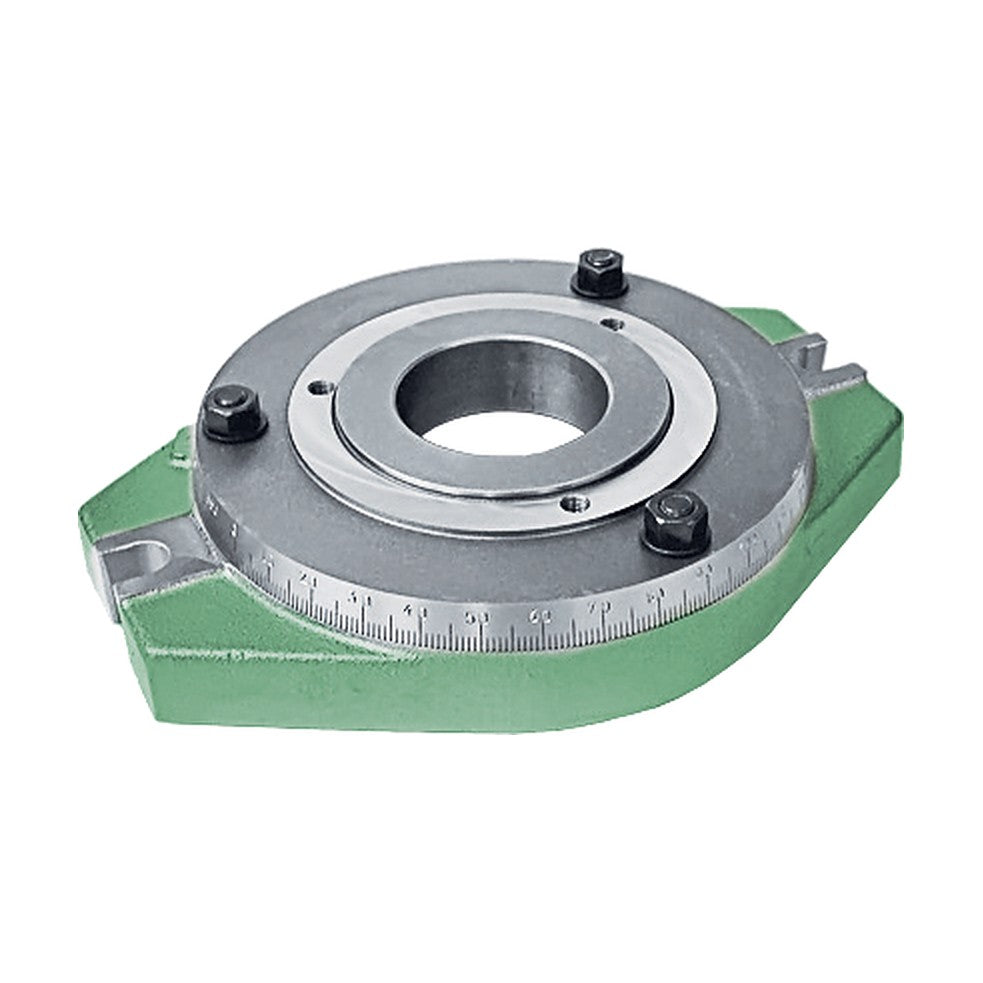

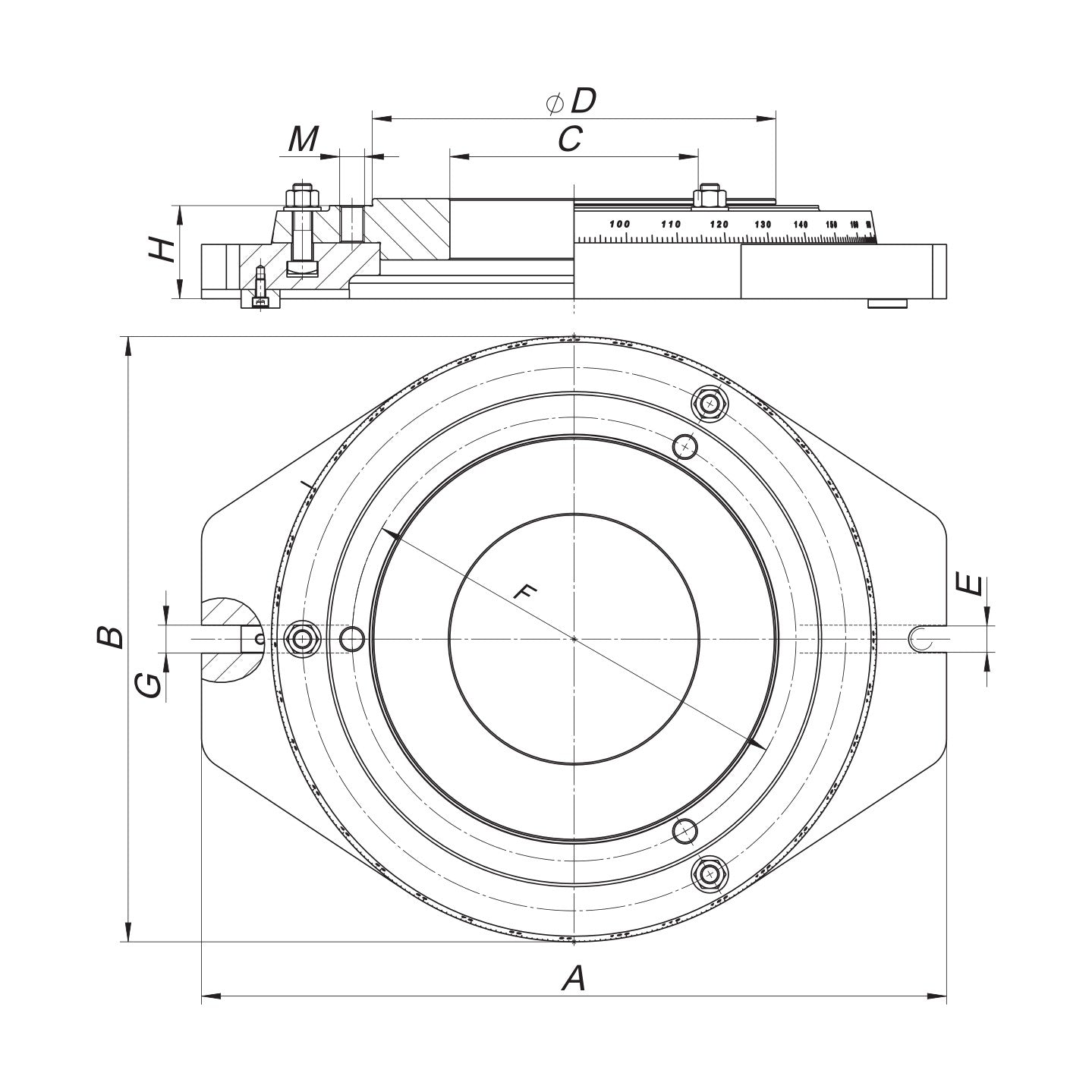

Avec bague de serrage – prête au montage

Type ø A B D F M Poids Code article
ø 160 312 mm 235 mm 125 mm 140 mm 3 x M 10 15.5 kg 100-561
ø 200 347 mm 270 mm 160 mm 176 mm 3 x M 10 21.3 kg 100-661
ø 250 400 mm 324 mm 200 mm 224 mm 3 x M 12 35.0 kg 100-761

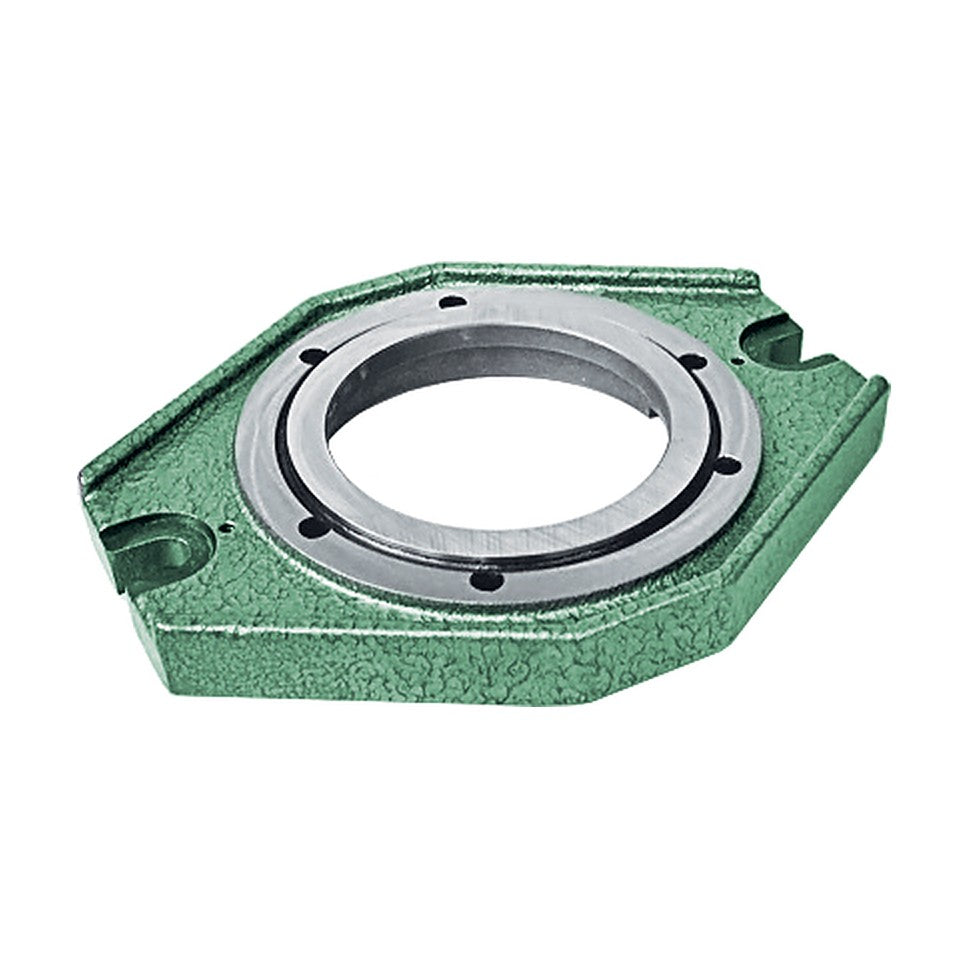

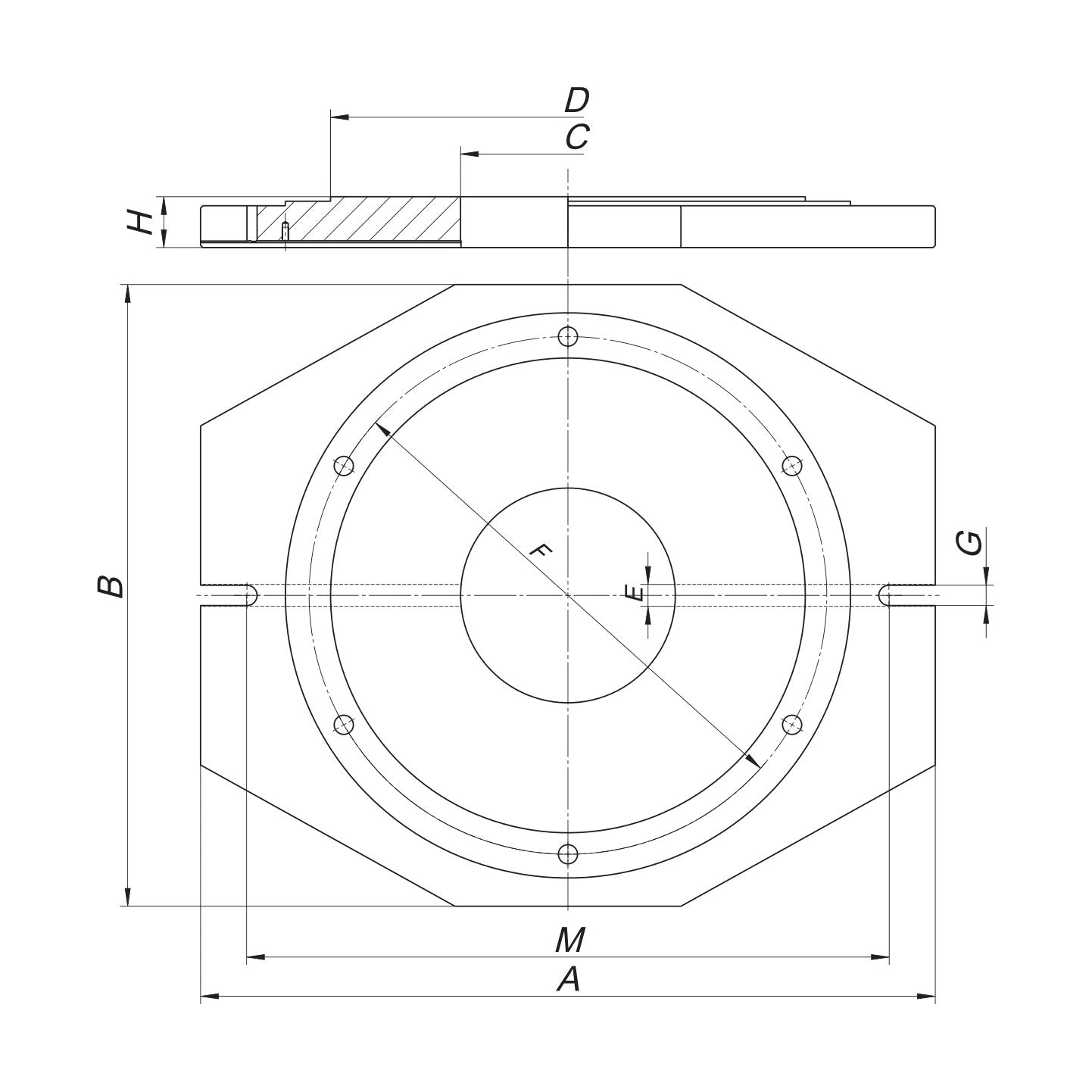

Sans bague de serrage

Type ø A B D F Poids Code article
ø 160 250 mm 190 mm 125 mm 140 mm 4.8 kg 100-560
ø 200 300 mm 234 mm 160 mm 176 mm 7.5 kg 100-660
ø 250 354 mm 292 mm 200 mm 224 mm 11.5 kg 100-760

Types ø 315 et ø 400 sur demande (avec bague : 100-861, 100-961 ; sans bague : 100-860, 100-960).

Produit par Niederhauser.

Spécifications

Spécifications principales

Opérations d'usinage et de production
Tournage
Fiche technique
Niederhauser — Chapitre 1 : mandrins de tour manuels (catalogue FR)
Documentation
Télécharger la documentation (PDF)
Expédition, douane et retours

D'où part votre commande. Tous nos envois partent de Suisse, depuis notre entrepôt de Val Terbi. Les commandes internationales sont regroupées chez nous, puis expédiées en un seul colis.

Transporteur. UPS dans le monde entier, La Poste Suisse pour les livraisons en Suisse. Un numéro de suivi vous est communiqué dès l'expédition.

Délai. Le délai d'expédition propre à cet article est indiqué plus haut sur cette page. Le délai d'acheminement s'y ajoute et dépend de la destination.

Douane et taxes à l'importation. Nos prix s'entendent hors TVA. Pour les livraisons hors de Suisse, les droits de douane et les taxes à l'importation ne sont pas inclus : ils sont perçus par le transporteur à la livraison et restent à la charge du destinataire.

Retours. Droit de retour sous 30 jours. Les modalités figurent dans notre politique de remboursement.

Une pièce hors gabarit ou une expédition particulière ? Demandez-nous un devis, nous répondons sous 48 heures ouvrables.
